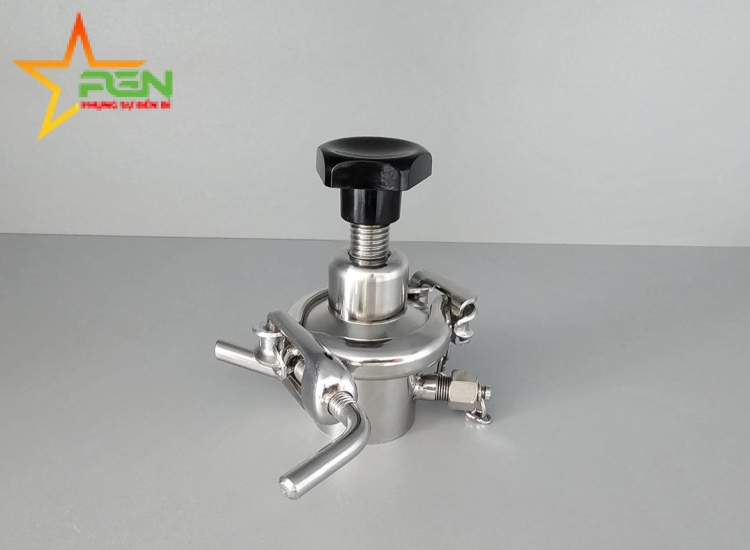

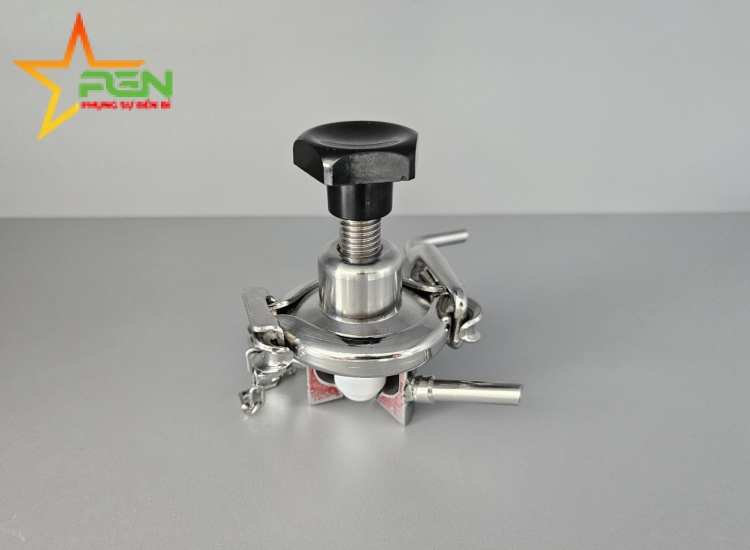

VAN LẤY MẪU VÔ TRÙNG BẰNG TAY, KHÔNG CÓ VÙNG CHẾT, DÙNG CHO BỒN HOẶC ỐNG| ASEPTIC MANUAL SAMPLING VALVES WITHOUT DEAD AREA FOR TANK OR TUBE
| DN | Poids / Weight (kg) | REFERENCES | ||
|---|---|---|---|---|
|
20 |
0,7 |
VMM20 |
||
|
25 |
0,75 |
VMM25 |
||
|
38 |
0,8 |
VMM38 |
||
|
40 |
0,8 |
VMMC |
||
♦THIẾT KẾ VÀ CHỨC NĂNG:
►Cho ống/For pipe

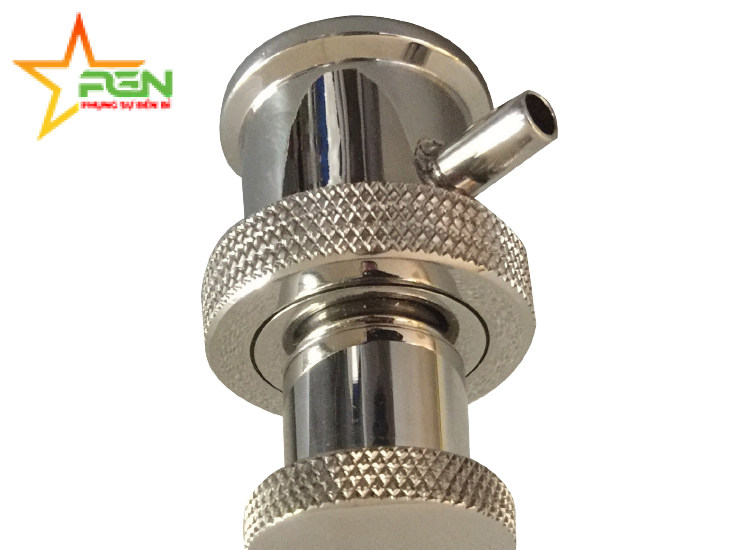

►Cho Bồn/For tank
Welding end DN 14/12 12/10 10/8 8/6
→ Đầu ra hàn DN 14/12 12/10 10/8 8/6
Giải thích thêm: các kích thước như 14/12 hoặc 10/8 thường thể hiện đường kính ngoài/đường kính trong của ống hoặc đầu nối hàn (tính theo mm).
Ví dụ: DN 14/12 nghĩa là đường kính ngoài 14 mm, đường kính trong 12 mm.
| BẢNG DIỄN GIẢI | ||
|---|---|---|
|
1 |
BHVMM |
Nút điều khiển / Tay cầm vận hành/ Operating handle |
|
2 |
AVMM |
Trục van / Trục ghế van / Seat rod |
|
3 |
PVMM |
Phần trên / Phần trên cùng/ Upper part |
|
4 |
INSVPS |
Lót van / Đệm van / Seat insert |
|
5 |
COCL25/38 |
Đai kẹp lắp ráp / Kẹp lắp ráp/ Assembling clamp |
|
6 |
CMVS |
Van monobloc PTFE / Ghế van monobloc PTFE / Monobloc PTFE seat |
|
7 |
CMMØSR |
Van monobloc PTFE / Ghế van monobloc PTFE / Monobloc PTFE seat |
|
8 |
CHAIN6 |
Dây xích / Xích / Chain |
|
9 |
JTVMM |
Màng thoát nước PTFE / Màng thoát nước PTFE/ PTFE draining gasket |
|
10 |
ECVMMP |
Nắp thoát nước / Nắp xả nước / Draining cap |
| VẬT LIỆU | MÃ SẢN PHẨM | MÔ TẢ | |
| 1 | BN2 | CV 14/6* | Thân van / Valve body |
| 2 | 316L | ESV 14/6 | Đai ốc / Nut |
| 3 | 316L và SILICONE | ECVA 14/6 | Đĩa van với màng silicone / Seat with silicone diaphragm |
| 4 | 316L | TV 14/6 | Đầu van / Valve head |
| 5 | 316L | R11 | Vòng đệm / Ring |
| 6 | 316L | ACV14/6 | Trục van / Seat rod |
| 7 | 316L | PV14/6 | Tay cầm / Handle |
| 8 | 316L | TFB6X12 | Vít / Screw |
Ghi chú: Kết nối cho thân van CV14/6 có thể được thực hiện theo yêu cầu với các kích thước DN 14/12, 12/10, 10/8, 8/6.
(Note : Connections for the valve body CV14/6 can be done on request in DN 14/12, 12/10, 10/8, 8/6.)
