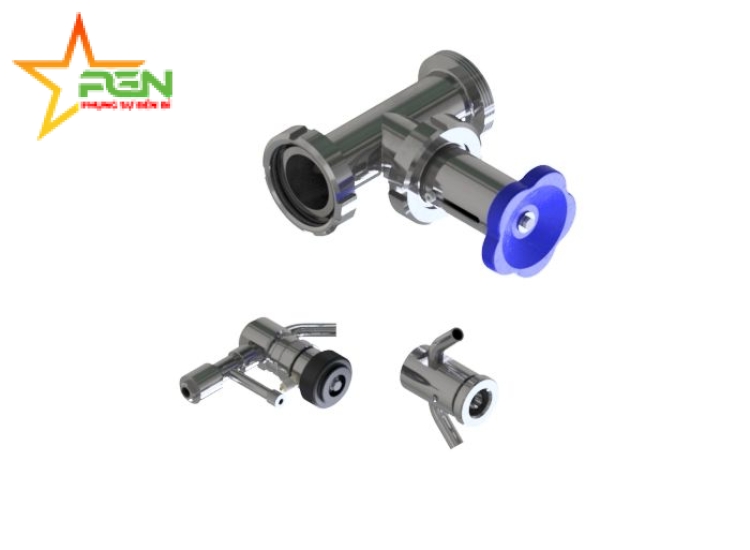

VAN LẤY MẪU M&S loại PharmCom\ M&S SAMPLING VALVES PharmCom

Van lấy mẫu inox vi sinh M&S được sử dụng để lấy mẫu chất lỏng từ các bồn chứa hoặc đường ống. Tùy theo mục đích lấy mẫu, các hệ thống van lấy mẫu khác nhau sẽ được sử dụng. Tính chất của sản phẩm, lượng mẫu cần lấy và yêu cầu kỹ thuật sẽ quyết định việc lựa chọn loại van lấy mẫu phù hợp.

Van lấy mẫu màng inox vi sinh  M&S được sử dụng trong các hệ thống yêu cầu vi sinh rất cao và cho các quy trình tiệt trùng. Hệ thống làm kín bằng màng ngăn đảm bảo sự tách biệt hoàn toàn giữa khu vực sản phẩm và công nghệ truyền động.

♦Thông số kỹ thuật:

♦Đặc điểm nổi bật

Rào chắn mặt trước với khu vực sản phẩm
Thiết kế không có vùng chết
Có thể xả hoàn toàn
Rất dễ làm sạch và tiệt trùng (CIP/SIP)
Điểm dừng kim loại cho gioăng làm kín
Lỗ rò rỉ để theo dõi
Được chứng nhận bởi EHEDG
►Chức năng:
♦ Van đóng (hình 1)
♦ Van mở, vệ sinh CIP (hình 2)
♦ Van đóng, tiệt trùng không gian sản phẩm (hình 3)
♦ Van mở, lấy mẫu (hình 4)

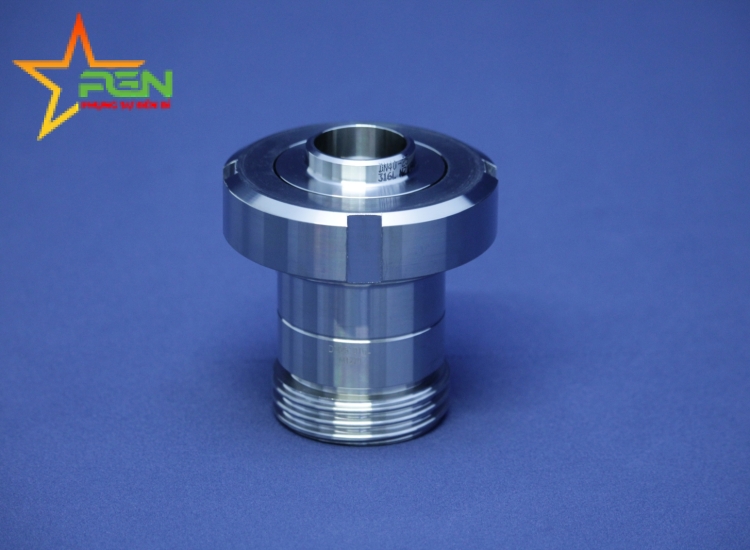

Bộ chuyển đổi có sẵn cho các sản phẩm bên thứ ba có cấu trúc tương tự.

♦Quy trình kết nối
Đầu vào: Cổ hàn DN 25 (Ø29x1.5), các tùy chọn khác theo yêu cầu khách hàng
Đầu ra: Cổ hàn DN 10 (Ø13x1.5), các tùy chọn khác theo yêu cầu khách hàng
Tùy chọn vi sinh/tiệt trùng (CIP/SIP): Cổ hàn, kết nối ren G3/8", tùy chọn tích hợp van hơi khí nén
►Vận hành
Vận hành bằng tay thủ công hoặc kết hợp thủ công/khí nén
Áp suất làm việc:10 bar
Vật liệu
♦Thân van: Thép không gỉ 1.4435/AISI 316L, các loại thép không gỉ khác, titan hoặc hastelloy
♦Gioăng: EPDM, FKM, HNBR, đạt chuẩn FDA, đạt chuẩn USP class VI (EPDM và FKM)
►Bề mặt
Bề mặt tiếp xúc với sản phẩm: Ra = 0,8 µm
Bề mặt không tiếp xúc với sản phẩm: Ra = 1,6 µm
►Các bề mặt khác theo yêu cầu
Nhiệt độ vận hành
Phụ thuộc vào vật liệu gioăng làm kín
♦Ứng dụng

Lấy mẫu chất lỏng và chất có độ nhớt cao từ bồn chứa và đường ống trong các hệ thống yêu cầu vi sinh cao cũng như trong các quy trình tiệt trùng.
Xả khí cho đường ống và các hệ thống kỹ thuật quy trình
Cùng một sản phẩm – tiêu chuẩn vi sinh khác nhau
™►Van lấy mẫu có vòng đệm O-ring và chốt bịt

Van dùng để lấy mẫu sinh học và vi sinh bằng cách mở và đóng thông qua tay vặn
Đa dạng mẫu mã, chủng loại
Vận hành = thủ công bằng tay vặn inox
Cổng vào để hàn: DN 15 và DN 40
Kết nối với quy trình có thể tùy chọn theo nhiều phiên bản khác nhau
Tùy chọn kết nối hàn để vi sinh và tiệt trùng
►™Van lấy mẫu phiên bản tiệt trùng (aseptic)

Lấy mẫu tiệt trùng bằng cách mở và đóng thông qua tay vặn hoặc bộ truyền động khí nén.
Đa dạng biến thể
Van lấy mẫu màng M&S được sử dụng trong các hệ thống yêu cầu độ vi sinh cao cũng như trong các quy trình tiệt trùng. Hệ thống làm kín bằng màng ngăn đảm bảo sự tách biệt hoàn toàn giữa khu vực sản phẩm và bộ phận truyền động.
♦Đặc điểm nổi bật
Đóng kín mặt trước, tiếp xúc trực tiếp với khu vực sản phẩm
Thiết kế không có vùng chết
Có thể xả hoàn toàn
Dễ dàng làm sạch và tiệt trùng
Có điểm dừng kim loại cho gioăng làm kín
Có lỗ rò rỉ để theo dõi tình trạng
Được chứng nhận bởi EHEDG
Vận hành bằng tay hoặc khí nén
Kết nối quy trình = DN 25 kiểu hàn, tùy chọn có sẵn van hơi khí nén

►Các phiên bản tiêu chuẩn

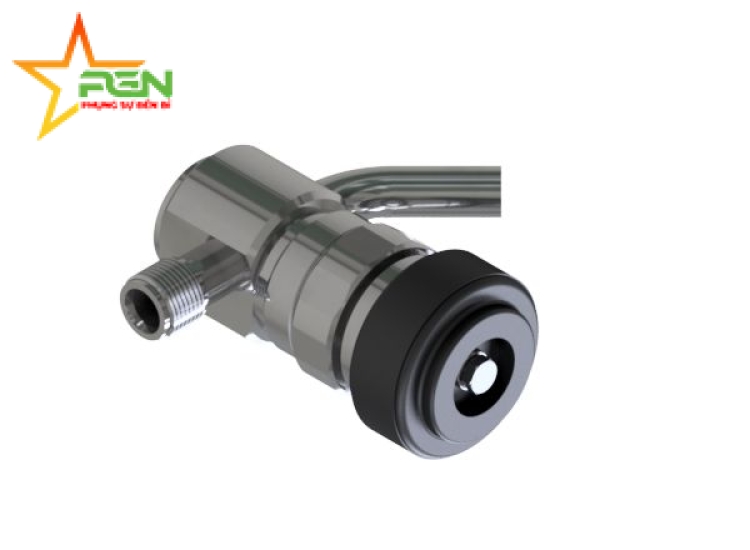

● Vận hành bằng tay với tay quay (hình 5)
Kết nối bằng cổ hàn DN 25
Đầu ra với cổ hàn DN 10
● Vận hành bằng tay với tay quay (hình 6)
Kết nối bằng mặt bích TU
Cổ kết nối bổ sung cho vi sinh và tiệt trùng (CIP/SIP), có thể khóa được với nút bịt kín mặt trước
Đầu ra với cổ hàn DN 10

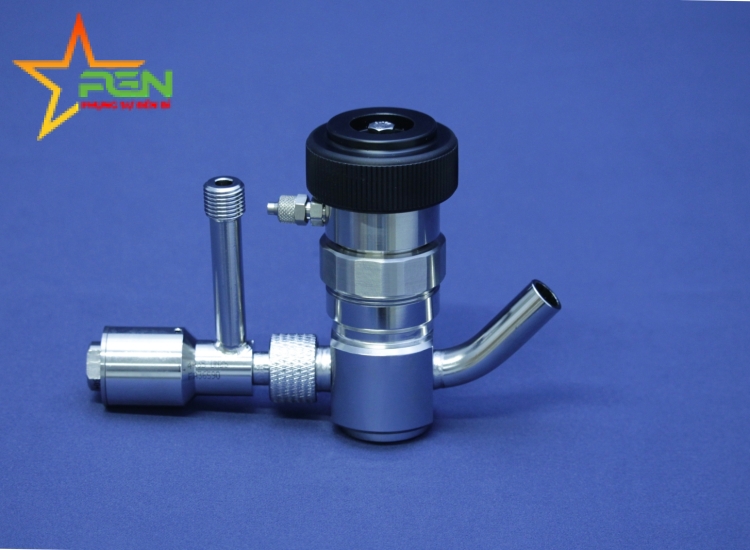

● Vận hành bằng tay và khí nén (hình 7)
Kết nối bằng cổ hàn DN 25
Cổ kết nối bổ sung cho vi sinh và tiệt trùng (CIP/SIP), có thể khóa được với nút bịt kín mặt trước
Đầu ra với cổ hàn DN 10
Phản hồi vị trí cuối hành trình thông qua công tắc tiệm cận
►™Van lấy mẫu không yêu cầu tiêu chuẩn vi sinh

♦Van xả khí chủ yếu dùng để xả khí hoặc lấy mẫu chất lỏng
♦Đặc điểm nổi bật
Xả khí cho đường ống hoặc bồn chứa
Van lấy mẫu dùng cho các mẫu không sinh học
Thiết kế tiết kiệm chi phí
