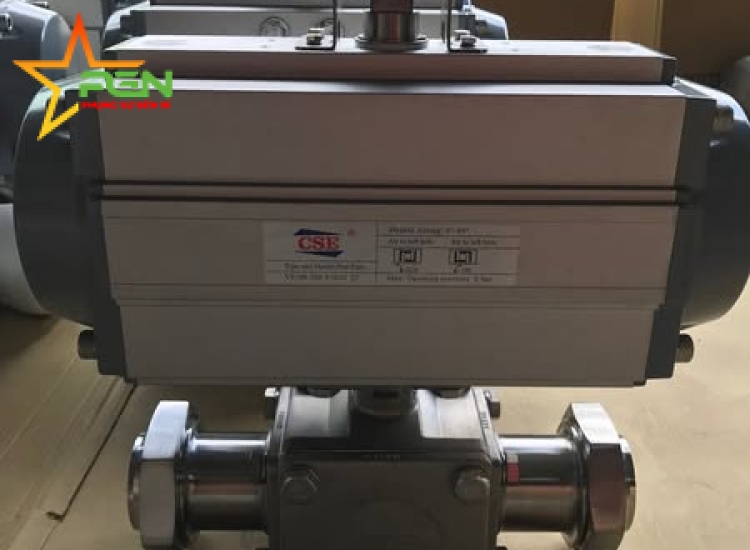

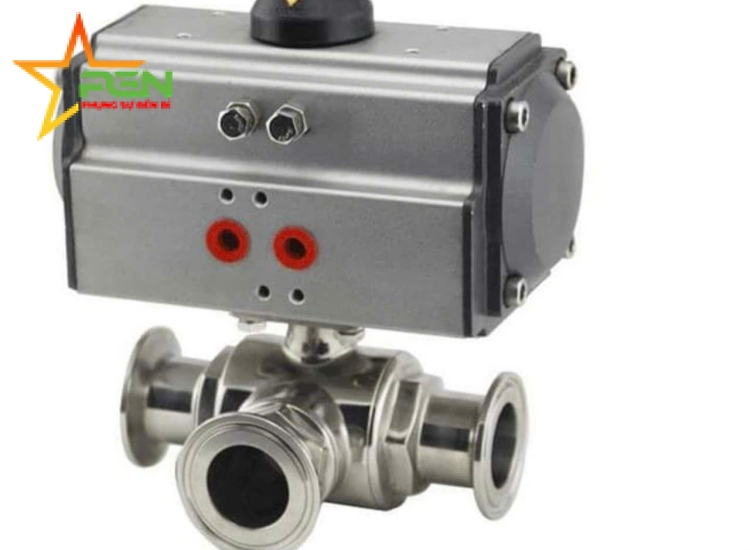

I, GIỚI THIỆU

Van bi 3 ngã vi sinh điều khiển khí nén là sản phẩm được chế tạo hoàn toàn 100% vật liệu vi sinh inox 304, vi sinh inox 316L. Chuyên được sử dụng cho hệ thống an toàn vệ sinh thực phẩm, nghành y tế bệnh viện dược phẩm và hoá chất các loại v.v.
Van bi 3 ngã vi sinh khí nén đóng mở tự động nhờ vào áp lực hơi khí nén tác động thay thế còn người làm việc bằng tay. Van được sử dụng để điều tiết đóng mở các lưu chất đi qua van chia thành 3 cổng các hướng dòng chảy phục vụ sản xuất và vận hành máy móc. Đây là dòng van có thời gian đóng mở siêu nhanh phù hợp cho các hệ thống đóng mở liên tục.

Van 3 ngả vi sinh điều khiển khí nén là van tự động, tự vận hành điều khiển qua bộ điều khiển khí nén, và hệ thống khí nén.
Van 3 ngã có chức năng thay đổi hướng của dòng chảy, có 2 dạng kiểu van là dạng mở T, và dạng mở L, tùy vào mục đích sử dụng
Các tên gọi khác của van 3 ngã:
Tên tiếng anh: Sanitary Stainless Steel Tri Clamp Ferrule T/L-type 3 Way Pneumatic Ball Valve
Tên tiếng việt: van chữ T, van chữ L, van 3 đường, van ba ngã, van kết nối kẹp nhanh clamp 3 ngã

II. Thông số kỹ thuật van bi 3 ngã inox vi sinh điều khiển khí nén

*Thông số kỹ thuật chung

Van bi 3 ngã vi sinh điều khiển bằng khí nén  được thiết kế với  các bộ phận chính sau:
- đầu khí nén được làm từ hợp kim nhôm cao cấp
- thân van bi 3 ngã vi sinh khí nén được làm từ inox 304, 316
- ron van bi 3 ngã vi sinh điều khiển khí nén được làm từ vật liệu TEFlON (PTFE)
- kiểu kết nối : ren, Clamp..

III. Cấu tạo van bi 3 ngã inox vi sinh điều khiển khí nén và Nguyên lý hoạt động

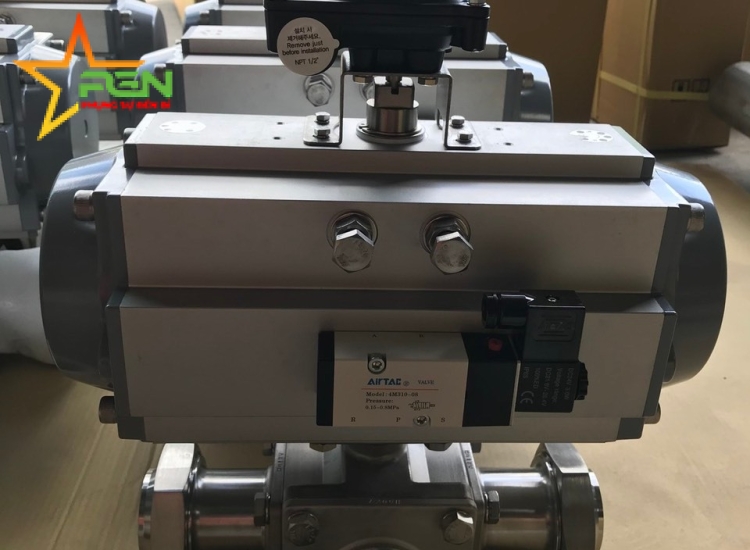

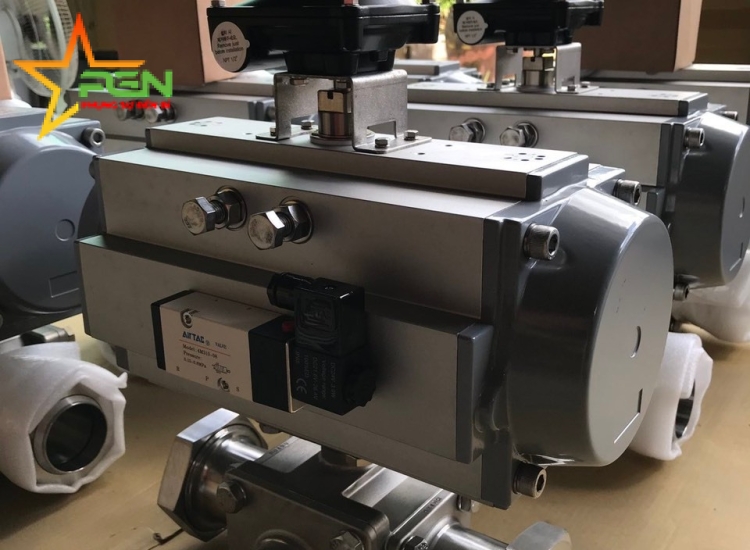

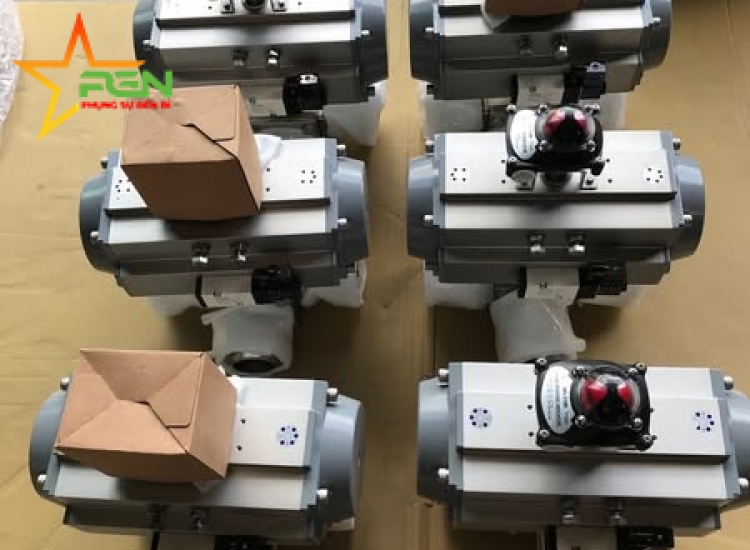

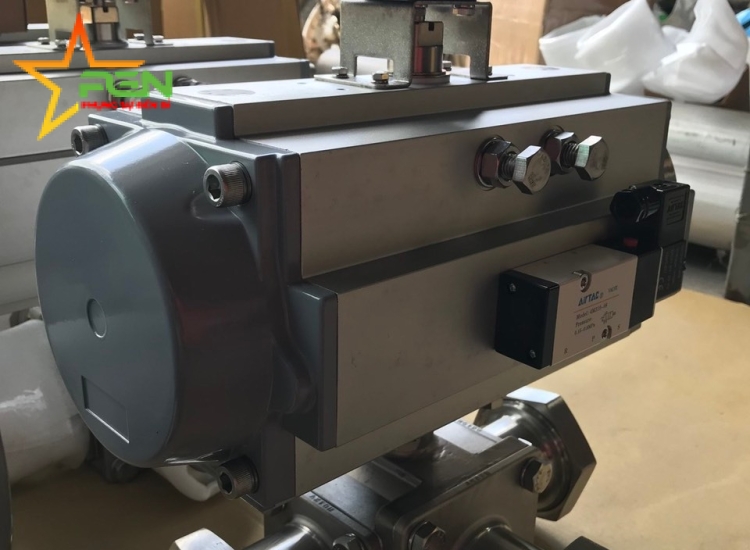

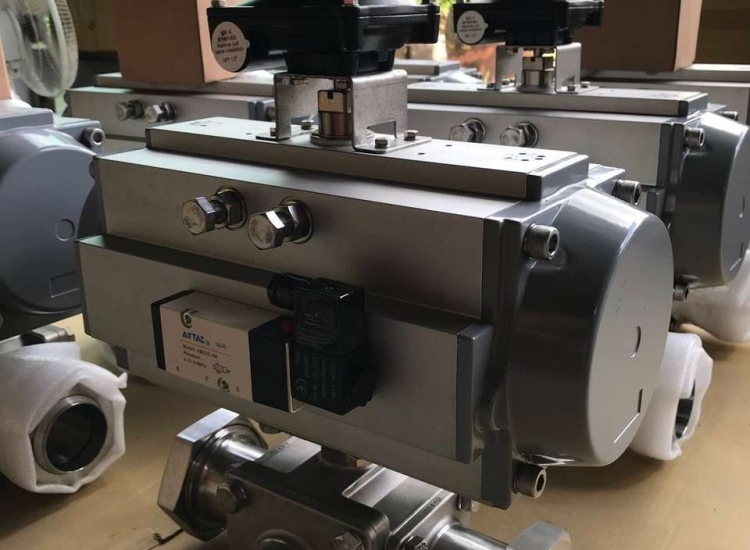

Van cũng có cấu tạo giống với các dòng van bi điều khiển khí nén thông thường đó là được cấu tạo từ 2 bộ phận chính bao gồm: Phần van bi 3 ngã vi sinh và bộ điều khiển khí nén. Ngoài ra các bạn có thể lắp đặt thêm các phụ kiện như van điện từ khí nén, bộ lọc khí nén hoặc bộ công tắc giám sát hành trình đóng mở để tối ưu hóa hoạt động của van
1. Cấu tạo phần van bi 3 ngã vi sinh
Phần van bi được thiết kế với dạng 3 ngã được kết nối với đường ống theo 3 hướng khác nhau và được cấu tạo bởi các bộ phận chính sau:
- Thân van: Được làm từ chất liệu inox vi sinh đạt tiêu chuẩn vệ sinh an toàn. Thân van có chức năng chính là kết nối các bộ phận còn lại tạo thành một sản phẩm hoàn chỉnh
- Bi van (quả bi): Được làm hoàn toàn từ chất liệu thép không gỉ hoặc inox vi sinh. Quả bi được thiết kế đục lỗ theo 2 dạng chính là quả bi dạng chữ L (cho phép lưu chất đi theo 2 cửa và đóng 1 cửa còn lại) và dạng chữ T (cho phép lưu chất đi qua cả 3 cửa của van)
- Trục van: Được làm từ chất liệu cùng với thân van. Có nhiệm vụ chính là kết nối quả bi với bộ điều khiển giúp truyền lực tác động từ bộ điều khiển xuống quả bi giúp van đóng mở tự động
- Gioăng làm kín: Thường được làm từ các chất liệu như Teflon hoặc EPDM giúp tăng độ kín khít cho van và ngăn các dòng lưu chất rò rỉ ra bên ngoài
2. Cấu tạo bộ điều khiển khí nén
Bộ truyền động khí nén được cấu tạo tạo từ các bộ phận chính như vỏ bảo vệ được làm từ chất liệu hợp kim nhôm cao cấp. Bên ngoài được phủ một lớp sơn tĩnh điện giúp tăng tuổi thọ cho động cơ. Bên trong bộ truyền động bao gồm các bộ phận chính như Piston, trục truyền động, bánh răng và lò xo đàn hồi giúp hỗ trợ quá trình đóng mở của van một cách hoàn toàn tự động khi khí nén được cấp vào bộ điều khiển. Bộ điều khiển được chia làm 2 dạng chính:
- Bộ truyền động khí nén tác động đơn: Hoạt động đóng mở nhờ vào nguồn năng lượng khí nén và áp lực đẩy của lò xo
- Bộ truyền động khí nén tác động kép: Khác với dạng tác động đơn là không có thiết kế lò xo đàn hồi. Quá trình đóng mở van hoàn toàn dựa vào nguồn khí nén được cấp vào bộ truyền động

3.Nguyên lý hoạt động van bi 3 ngã vi sinh điều khiển khí nén
Khi mở và đóng áp lực khí nén tối đa bắt đầu từ 2 - 8bar, nguồn khí nén được cấp vào trong bộ điều khiển đẩy Piston sang hai bên tạo ra lực giúp bánh răng và trục quay góc 90 độ, lúc này phần thân van chuyển trạng thái viên bi bên trong di chuyển các cổng mở đóng linh hoạt.
