Kết nối UNION, COUPLING (bộ Rắc co ) inox vi sinh cho ống dạng ren M&S – DIN 11851
Kết nối UNION, COUPLING (bộ Rắc co ) inox vi sinh nối ống dạng ren M&S theo tiêu chuẩn DIN 11851 ("phụ kiện ống sữa") được sử dụng để kết nối đường ống một cách tháo lắp được, cũng như để kết nối các thiết bị và bình chứa. Chúng bao gồm một phần đực, một lót trong, một vòng đệm kín và một đai ốc liên kết. Kết nối ống có thể dễ dàng tháo rời với sự hỗ trợ của cờ-lê chữ C (c-spanner).
Kết nối UNION, COUPLING (bộ Rắc co ) inox vi sinh là một phụ kiện inox dùng cho đường ống, được sử dụng để kết nối hai đầu ống lại với nhau bằng phương pháp hàn."Rắc co inox vi sinh " là loại kết nối ống được sử dụng phổ biến nhất trong các nhà máy sản xuất thuộc ngành công nghiệp thực phẩm. Nó được sản xuất theo các tiêu chuẩn hiện hành và luôn được làm từ vật liệu nguyên chất rèn tại M&S.
♦Công dụng
Là kết nối có thể tháo rời, chủ yếu dùng trong hệ thống đường ống của ngành thực phẩm và hóa chất, cũng như để kết nối máy móc, thiết bị và bình chứa.
Giúp tháo lắp dễ dàng các phụ kiện, van và các bộ phận khác của hệ thống.
Dùng để chuyển đổi giữa các đoạn đường ống, ví dụ như bảng điều khiển.
♦Tính năng
Loại kết nối được sử dụng phổ biến nhất trong ngành công nghiệp thực phẩm.Việc sử dụng rắc co cho phép kết nối một cách chắc chắn các đường ống có đường kính giống nhau. Ngoài ra, có thể lắp đặt hoặc tháo rời một cách nhanh chóng, thuận tiện, giúp cho việc sửa chữa, bảo trì hoặc thay thế chi tiết cố định trên đường ống dễ dàng.
Dễ dàng mở và đóng kết nối bằng cờ-lê chữ C (c-spanner).
Đai ốc liên kết xoay trơn tru nhờ ren tròn đặc biệt (ren chuyển động).
Tự căn tâm khi siết đai ốc liên kết nhờ vào lớp lót hình nón.
Kết nối union, rắc co được làm kín bằng vòng đệm G đối với các yêu cầu thông thường.
Khi mở ra, áp suất vượt quá mức cho phép có thể được xả ra một cách an toàn hơn.
Dễ dàng hàn (hàn tiếp xúc) nhờ kích thước kết nối của đầu hàn và ống giống nhau.
Biến dạng nhỏ khi hàn được bù trừ bằng vòng đệm G.
Hệ thống mô-đun có sẵn với nhiều biến thể và chuyển đổi sang các kích thước hoặc loại kết nối khác.
Nhiều giải pháp đặc biệt, ví dụ như thiết kế chống xoay và có thể khóa.
Có thể chuyển đổi cho các yêu cầu vi sinh cao hơn nhờ sử dụng vòng căn tâm.
♦Cấu tạo của UNION, COUPLING (bộ Rắc co ) inox vi sinh
UNION, COUPLING (bộ Rắc co ) inox vi sinh có cấu tạo gồm:
Bộ nối đực và bộ nối cái: được làm từ chất liệu inox 304 hoặc inox 316, dùng để kết nối trực tiếp với đường ống thông qua phương pháp hàn.
Đai nối UNION, COUPLING (bộ Rắc co ) inox vi sinh : cũng được làm từ chất liệu inox 304, 316. Bên trong có khấc ren để khớp với bộ nối đực. Đai nối rắc co có tác dụng liên kết và siết chặt 2 bộ nối lại với nhau.
Gioăng làm kín: được làm từ chất liệu cao su hoặc Teflon, có tác dụng làm kín, tránh rò rỉ dòng chảy của lưu chất.

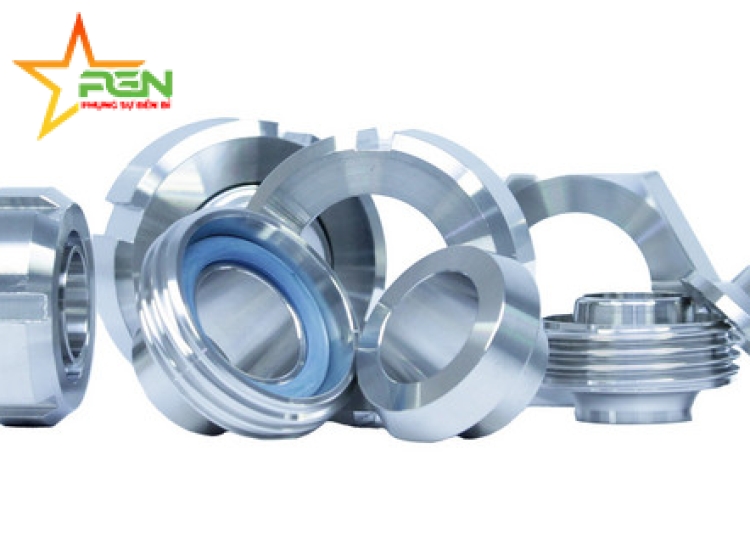

♦Cấu trúc (hình 1)

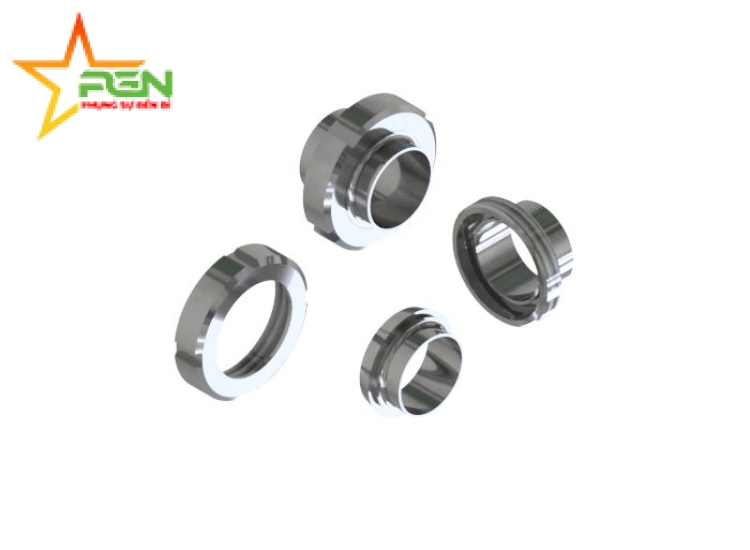

♦Thành phần (hình 2)
-Phần đực SC (viết tắt SKC)
-Lót SD (viết tắt SKD)
-Vòng đệm kín G
-Đai ốc liên kết F
♦Kích thước
DN 10 – DN 150 cho ống theo tiêu chuẩn DIN EN 10357, các kích thước khác có sẵn: hệ Inch, ISO
♦Kết nối ống
-Dùng để hàn
-Dùng để mở rộng (lăn vào)
♦Áp suất cho phép
DN10 – DN40: 40 bar
DN50 – DN100: 25 bar
DN125 – DN150: 16 bar
♦Vật liệu
-Tiêu chuẩn: 1.4307/AISI 304L, 1.4404/AISI 316L
-Các loại thép không gỉ khác, titanium hoặc hastelloy
-Gioăng đạt chuẩn FDA: VMQ, NBR, EPDM, HNBR, FKM
♦Bề mặt
-Dạng phun mờ hoặc trơn
-Tiếp xúc với sản phẩm: độ nhám bề mặt Ra ≤ 0,8 µm
-Không tiếp xúc với sản phẩm: Ra ≤ 1,6 µm
♦Các thành phần khác
Các chi tiết trung gian hoặc bộ chuyển đổi để thay đổi phần kết nối, ví dụ: LL/ML/MM/CC.
♦Bộ chuyển đổi có ren ống (ren trong IG / ren ngoài AG).
-Vòng căn tâm giúp tăng tính vi sinh và giảm độ lệch trục giữa các ống (xem hình 3).
-Vòng đệm nâng cao để bù khoảng cách lớn giữa lớp lót và phần đực.
♦Chứng nhận
Giấy chứng nhận phù hợp của gioăng, ví dụ: tiêu chuẩn FDA.
Giấy chứng nhận 2.2 theo tiêu chuẩn DIN EN 10204.
Giấy chứng nhận kiểm định 3.1 theo tiêu chuẩn DIN EN 10204 cho vật liệu ban đầu.
