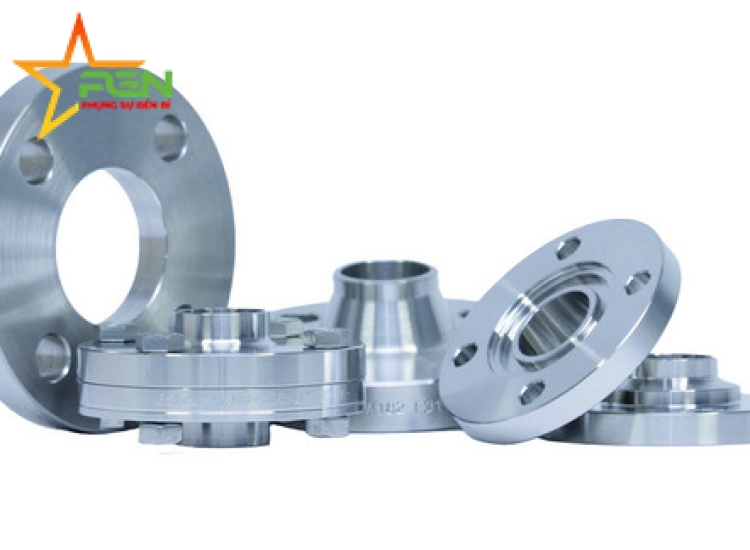

PHỤ KIỆN KẾT NỐI MẶT BÍCH INOX VI SINH M&S - M&S FLANGE CONNECTIONS

M&S – THÔNG TIN CHUNG VỀ KẾT NỐI MẶT BÍCH
Phụ kiện Kết nối mặt bích inox vi sinh M&S được sử dụng cho việc nối đường ống có thể tháo rời, cũng như để kết nối máy móc, thiết bị và bồn chứa. Nhờ thiết kế đặc biệt, chúng rất phù hợp cho các đường ống hơi và áp lực, cũng như những kết nối thường xuyên chịu rung động.
Tùy theo yêu cầu vận hành, điều kiện hoạt động và yêu cầu vi sinh, cần lựa chọn loại kết nối mặt bích phù hợp và đúng tiêu chuẩn. Các kết nối này được sản xuất tuân thủ theo các tiêu chuẩn hiện hành và luôn được làm từ vật liệu nguyên khối rèn tại M&S.
♦Sử dụng:
Là một kết nối có thể tháo rời trong hệ thống đường ống, dùng để kết nối máy móc, thiết bị và bồn chứa, đặc biệt trong các hệ thống hơi nước và áp suất.
Giúp tháo lắp dễ dàng các phụ kiện, van và các bộ phận khác trong hệ thống ống cứng.
Phù hợp cho các kết nối hoặc phụ kiện chịu chuyển động hoặc rung động.
♦Tính năng:
►Tất cả các loại kết nối mặt bích:
Chịu áp suất cao, ngay cả ở áp suất và nhiệt độ lớn (mặt bích tiêu chuẩn có sẵn với nhiều cấp độ áp suất khác nhau, tùy thuộc vào vật liệu làm gioăng).
Khi mở, có thể xả áp vượt mức một cách an toàn hơn.
Tùy theo thiết kế, đáp ứng từ yêu cầu vi sinh cơ bản đến cao.
Kết nối mặt bích DIN 11864-2 / 11853-2 với vòng đệm O-ring:
Dành cho yêu cầu vi sinh rất cao (được chứng nhận EHEDG).
Làm kín không có khoảng chết nhờ vào hình dạng được xác định trước của vòng O.
Tự căn chỉnh các bộ phận kết nối để đảm bảo không có khe hở.
Gioăng được siết chặt đồng đều nhờ chốt kim loại, tránh việc siết lại khi có sự thay đổi nhiệt độ, giúp kéo dài tuổi thọ vòng O-ring.
Kết nối mặt bích vi sinh với gioăng đúc:
Dành cho yêu cầu vi sinh cao.
Kết nối mặt bích nhỏ với gioăng đúc:
Dành cho yêu cầu vi sinh thông thường.
Kết nối mặt bích theo DIN EN 1092-1:
Không phù hợp cho kết nối vi sinh.
Phù hợp cho phạm vi áp suất cao.
Phù hợp cho phạm vi nhiệt độ cao tùy theo vật liệu gioăng.

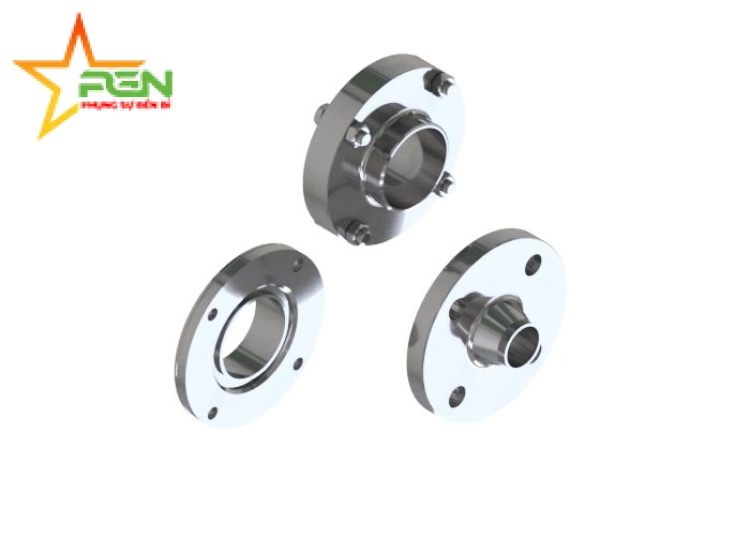

♦Kết nối mặt bích DIN 11864-2 / 11853-2 với vòng đệm O-ring (hình 1)

♦Kích thước: DN 10 - DN 150 (1/2" - 4") cho ống theo tiêu chuẩn DIN 11866 và DIN EN 10357.
Đầu ống: DIN 11864-1 (loại dài), DIN 11853-1 (loại ngắn).
♦Áp suất làm việc: 25/16/10 bar tùy thuộc vào kích thước.
♦Vật liệu: 1.4435, 1.4404, 1.4307, các loại thép không gỉ khác, titan hoặc hastelloy.
Gioăng đạt chuẩn FDA: VMQ, EPDM, HNBR, FKM.
Bề mặt trong và ngoài được phân loại theo các cấp độ vi sinh khác nhau.
Kết nối mặt bích vi sinh với gioăng đúc (hình 2)
Kích thước: DN 15 - DN 150 cho ống theo tiêu chuẩn DIN 11866 và DIN EN 10357.
♦Áp suất làm việc: 10 bar.
Vật liệu:
♦ Mặt bích: AISI 316L
♦ Gioăng: EPDM
Bề mặt: phun mờ, sáng bóng hoặc các loại khác.
Kết nối mặt bích nhỏ với gioăng đúc (hình 3)
♦Kích thước: DN 10 - DN 150 cho ống theo tiêu chuẩn DIN EN 10357, các kích thước khác cũng có sẵn: hệ Inch, ISO.
♦Áp suất làm việc: 10 bar.
♦Vật liệu: 1.4404 / AISI 316L, 1.4307 / AISI 304L
♦Gioăng đạt chuẩn FDA: VMQ, NBR, EPDM, HNBR, FKM, PTFE.
♦Bề mặt: phun mờ, sáng bóng hoặc các loại khác.
