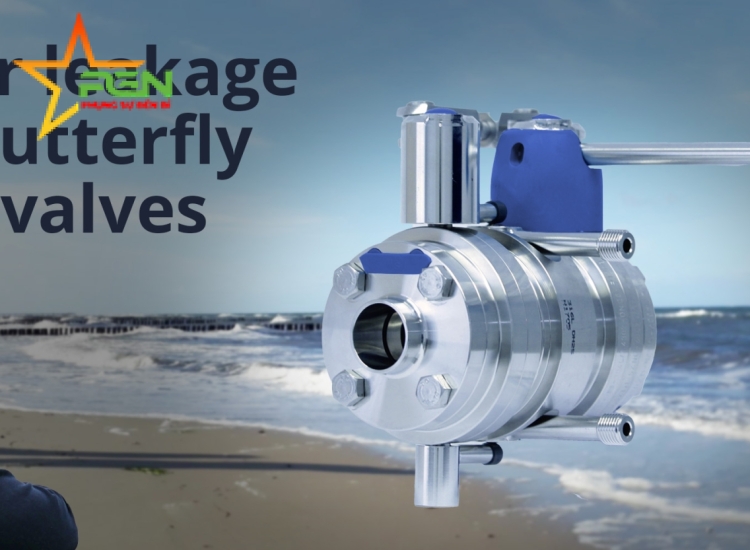

M&S LEAKAGE-BUTTERFLY VALVE TYPE LSV07

Van bướm inox vi sinh chống rò rỉ của M&S được sử dụng để đóng ngắt an toàn, ngăn không cho các môi chất không tương thích trộn lẫn với nhau tại các điểm giao nhau của đường ống. Việc trộn lẫn ngoài ý muốn sẽ được ngăn chặn một cách đáng tin cậy, ví dụ như trong trường hợp gioăng bị hỏng hoặc các sự cố khác.
Van bướm inox vi sinh  chống rò rỉ loại LSV07 được phát triển dựa trên các cải tiến của dòng van bướm inox vi sinh  M&S loại SV04. Việc sử dụng gioăng trung tâm tối ưu với hình dạng chữ T, thiết kế thân van nhỏ gọn với bề mặt kín, cùng khả năng sử dụng chung phụ kiện và phụ tùng thay thế là những điểm nổi bật của dòng van này.

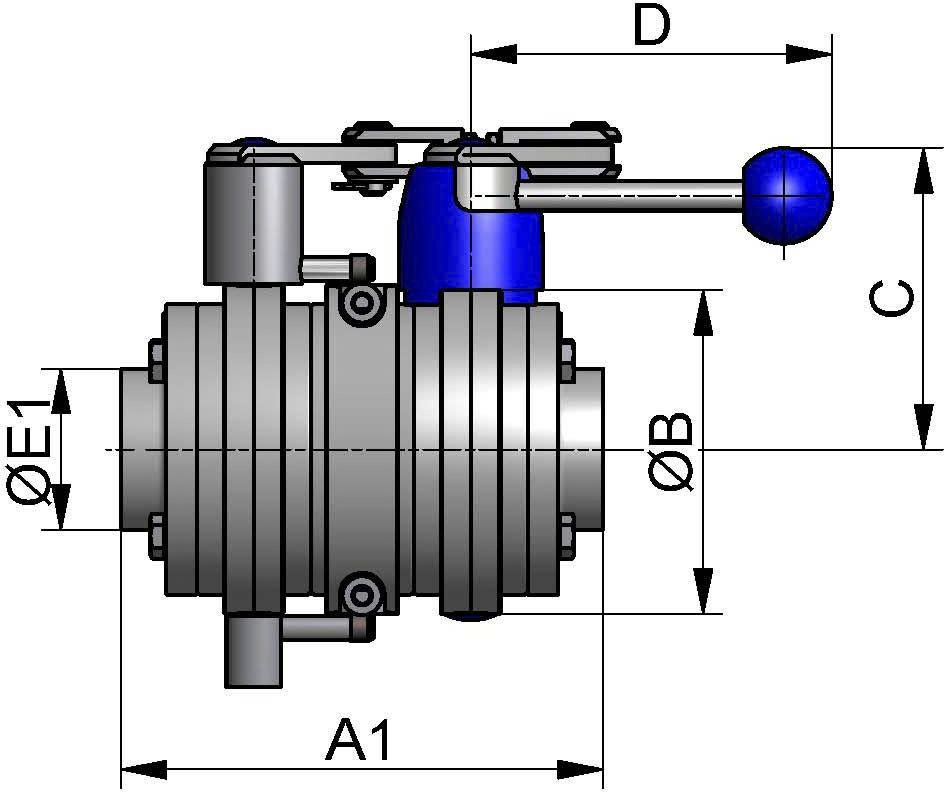

♦Thông số kỹ thuật:

♦Đặc điểm nổi bật

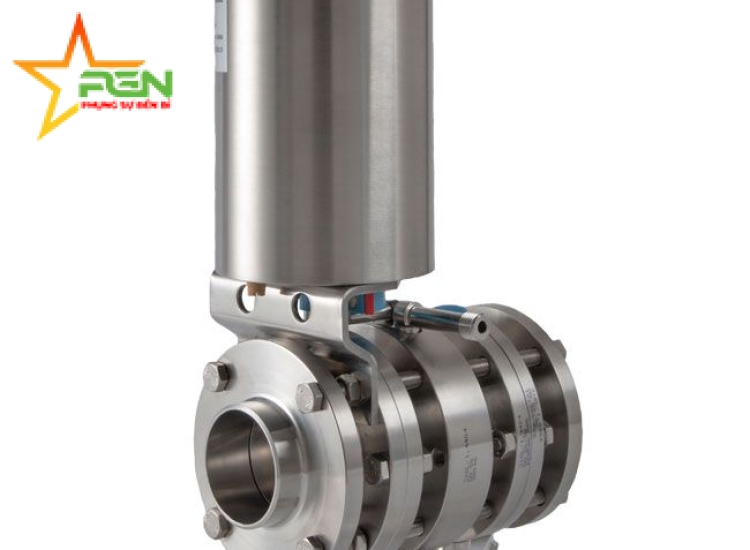

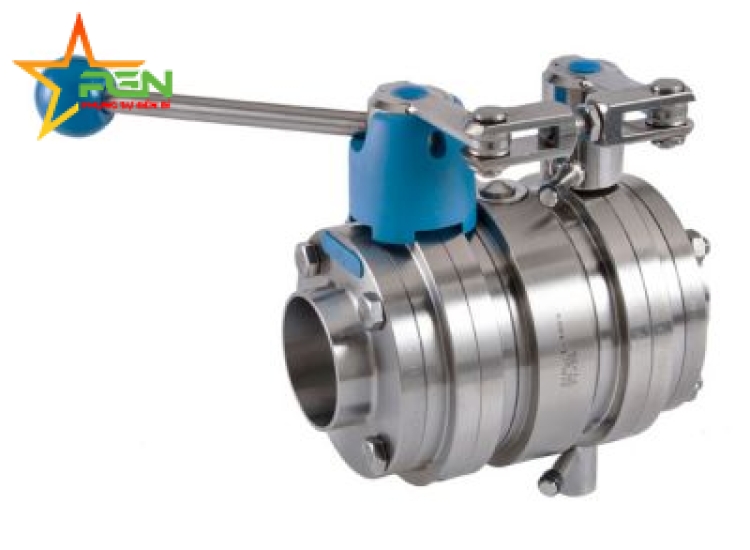

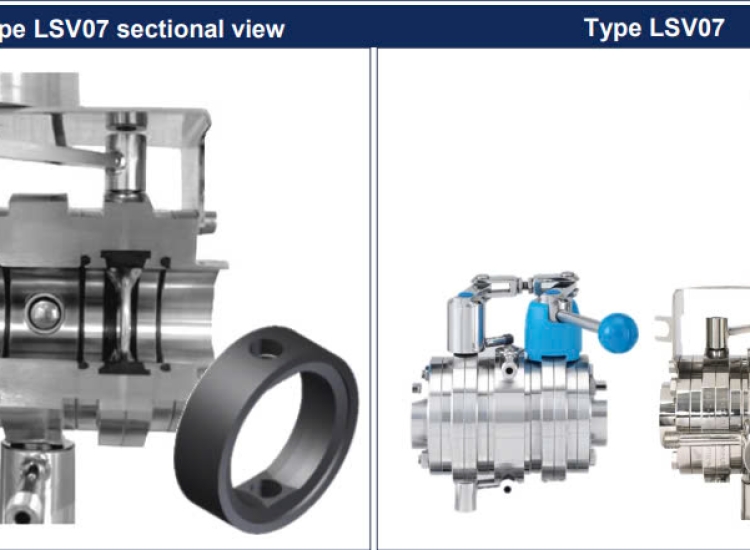

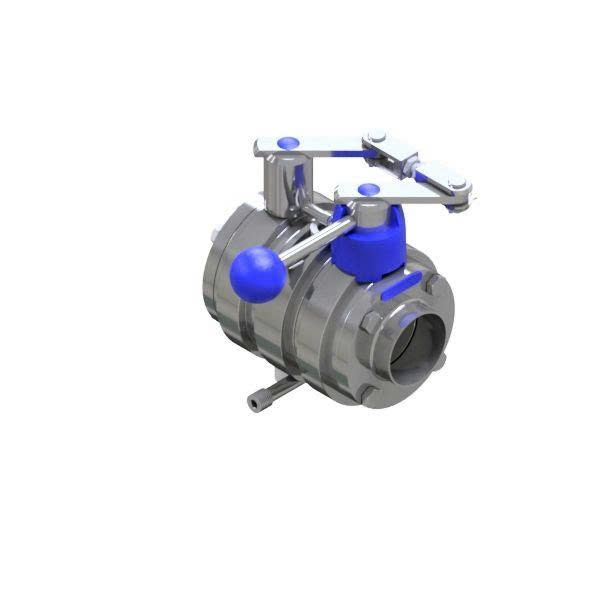

LSV07 bao gồm hai van bướm inox vi sinh được kết nối với nhau thông qua một cơ cấu điều khiển cơ khí và được vận hành đồng thời. Việc chuyển đổi trạng thái có thể được thực hiện bằng tay hoặc bằng khí nén.
Ở vị trí cơ bản, các van xả và rửa của buồng chống rò rỉ sẽ mở sau khi hai cánh van đóng lại. Quá trình mở được thực hiện bằng cơ khí hoặc khí nén, đồng thời với việc đóng hai cánh van dưới cơ chế điều khiển cưỡng bức. Ngoài ra, cũng có thể tùy chọn điều khiển riêng biệt việc mở khí nén của van xả và rửa.

⇒Thiết kế vi sinh, vận hành an toàn và bền bỉ
⇒Thân van và cánh van chủ yếu được chế tạo từ vật liệu rèn nguyên khối
⇒Gioăng làm kín tuân thủ tiêu chuẩn FDA
⇒Kiểm tra chức năng được ghi nhận đầy đủ, bao gồm cả kiểm tra áp suất trước khi giao từng van riêng lẻ
⇒Có đánh dấu số nhiệt luyện, nhà sản xuất và loại vật liệu; đối với gioăng còn có thêm ngày sản xuất
♦Ứng dụng

⇒Dùng để tách biệt môi chất trong môi trường yêu cầu vi sinh tuyệt đối, ví dụ như khi kết nối các đường CIP với khu vực sản phẩm
⇒Là giải pháp thay thế tiết kiệm chi phí cho các van hai ngõ (double-seat valves) khi được sử dụng phù hợp

►Cùng một sản phẩm – nhiều kiểu kết hợp khác nhau

♦Các biến thể
Van bướm SV04 với tay vận hành thủ công
►Tay vận hành HB04 với tay nắm nhựa
Vị trí của cánh van có thể được điều chỉnh và cố định tại 0° và 90°.
Phiên bản đặc biệt: có thể điều chỉnh theo các góc độ khác nhau; bi inox tùy chọn; yêu cầu bộ giữ Ni để kiểm tra vị trí.
►Tay vận hành HB-ST với tay nắm inox
Vị trí của cánh van có thể được điều chỉnh và cố định tại 0° và 90°.
Phiên bản đặc biệt: thêm tùy chọn điều chỉnh tại 45°; bi inox tùy chọn; kiểm tra vị trí qua giá đỡ hàn sẵn.
►Tay vận hành HB-SL điều chỉnh vô cấp
Vị trí của cánh van có thể điều chỉnh vô cấp (liên tục) và cố định lại.
►Tay vận hành HB-SG kiểu kéo/kéo bật
Vị trí của cánh van có thể được điều chỉnh và cố định tại 4 hoặc 8 vị trí.
Phiên bản đặc biệt: điều chỉnh từ 0-110° với chức năng định vị bước (rastfunktion)

♦Ưu điểm:
-Van bướm SV04 với bộ truyền động khí nén
-Thiết kế nhỏ gọn
-Không cần bảo trì
-Tác động đơn hoặc kép
-Tiêu thụ khí nén thấp = tiềm năng tiết kiệm năng lượng cao
-Đường cong mô-men xoắn được tối ưu hóa
-Lực đóng cao trong vùng làm kín của van bướm

►Đặc điểm kỹ thuật
-Van  bướm SV04 với đầu điều khiển và đầu phản hồi vị trí
-Kỹ thuật kết nối thân thiện với người dùng
-Thiết kế thép không gỉ nhỏ gọn
-Dễ lắp đặt
-Dẫn khí điều khiển tích hợp vào bộ truyền động
-Tùy chọn các loại đầu điều khiển và đầu phản hồi khác nhau
-Van bướm SV04 với bộ truyền động khí nén và bộ định vị điện-khí (EPS)
-Thiết kế thép không gỉ nhỏ gọn
-Nhận biết vị trí van tích hợp
-Vận hành đơn giản nhất
-Đầu vào nhị phân
-Phản hồi vị trí dạng analog
-Dẫn khí điều khiển tích hợp vào bộ truyền động
-Van bướm SV04 với bộ truyền động khí nén và đầu điều khiển giao diện AS-Interface (AS-i)
-Giao diện truyền thông trường AS-Interface (AS-i)
-Thiết kế thép không gỉ nhỏ gọn
-Nhận biết vị trí van dạng analog tích hợp (chức năng tự học - Teach Function)
-Hiển thị trạng thái bằng màu sắc rõ ràng
-Dẫn khí điều khiển tích hợp vào bộ truyền động
