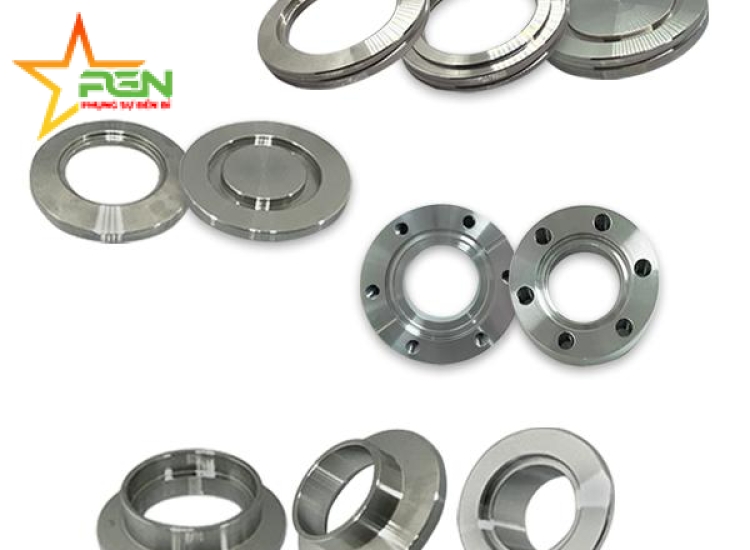

Mặt bích KF, mặt bích ISO, mặt bích CF- Inox vi sinh cho ngành công nghiệp bán dẫn
Còn hàng
ỐNG ĐÚC| ỐNG HÀN| PHỤ KIỆN VI SINH 304|316
-
Liên hệ
-
63
KF/ISO/ICF - Mặt bích chân không được sử dụng để kết nối các đầu ống với thiết bị và van. Mặt bích chân không được thiết kế cho ngành công nghiệp bán dẫn, cho phép kết nối các thiết bị khác nhau, cũng như hỗ trợ bảo trì, giám sát và vận hành chân không từ bên ngoài buồng chân không.
- Thông tin sản phẩm
- Ưu điểm
- Bình luận
KF/ISO/ICF - Mặt bích chân không được sử dụng để kết nối các đầu ống với thiết bị và van. Mặt bích chân không được thiết kế cho ngành công nghiệp bán dẫn, cho phép kết nối các thiết bị khác nhau, cũng như hỗ trợ bảo trì, giám sát và vận hành chân không từ bên ngoài buồng chân không.
►Mặt bích KF (QF) - Chân không cao
Mặt bích KF (Mặt bích nhỏ) là loại mặt bích tiêu chuẩn ISO, còn được gọi là Quick Flange (QF) hoặc NW. Nó có một lỗ hoặc khe để kết hợp với vòng trung tâm O-ring, dễ dàng và thích hợp để kết nối với đường ống chân không để tạo thành hệ thống hoàn chỉnh.
Tùy chọn kích thước:
KF10, KF16, KF20, KF25, KF40, KF50, KF63, KF80, KF100
►Mặt bích ISO cho chân không cao
Mặt bích ISO (Mặt bích kẹp) có tính đối xứng, cho phép các bộ phận có thể xoay được. Hệ thống mặt bích chân không ISO-KF cho phép lắp ráp nhanh hệ thống chân không cao mà không cần hàn hoặc gia nhiệt, đồng thời hỗ trợ việc vệ sinh và sửa đổi hệ thống một cách dễ dàng.
Vòng trung tâm ISO không chỉ giúp căn chỉnh mặt bích mà còn giữ cố định vòng O-ring. Mặt bích ISO HV (bị giới hạn bởi đặc tính của O-ring) phù hợp với các ứng dụng trong khoảng nhiệt độ ~0°C đến 120-180°C và áp suất từ khí quyển đến ~10⁻⁸ Torr hoặc mbar.
Kích thước:
-DN63LF (Ống: 63.5mm)
-DN100LF (Ống: 102mm)
-DN160LF (Ống: 160mm)
-DN200LF (Ống: 200mm)
-DN250LF (Ống: 254mm)
-DN320LF (Ống: 316mm)
-DN400LF (Ống: 400mm)
-DN500LF (Ống: 500mm)
►Mặt bích CF (ConFlat) cho chân không siêu cao
ICF (CF) là loại mặt bích chân không cao cấp hơn. Nó được sử dụng để kết nối buồng chân không với thân thiết bị chân không siêu cao, hệ thống bơm chân không hoặc các kết nối chân không khác.
Mặt bích ICF (ConFlat Flange) được chia thành các loại: cố định, xoay, dạng lỗ bu lông và dạng ren. Mặt bích có mép sắc bên trong và được làm kín hoàn toàn bằng kim loại thông qua việc nén biến dạng miếng đệm đồng để tạo ra môi trường chân không. Loại mặt bích này được sử dụng rộng rãi trong các thiết bị lĩnh vực chân không siêu cao.
-Dải áp suất làm kín: 760 Torr (1013 mbar) đến <1 x 10⁻¹³ Torr (<1.3 x 10⁻¹³ mbar)
-Dải nhiệt độ làm kín: -196°C đến 450°C (tùy thuộc vào vật liệu)
-Tùy chọn kích thước:
Chúng tôi cung cấp dịch vụ mặt bích theo kích thước OD inch, ISO và A312 đầy đủ.
Vật liệu:Thép không gỉ SS304,SS304L,SS316L
Các yêu cầu đặc biệt khác
-Bề mặt hoàn thiện:
+Gia công cơ khí
+Đánh bóng điện phân
