KHỚP NỐI ỐNG MỀM – HOSE CONNECTIONS

Khớp nối ống mềm M&S được sử dụng để kết nối từ đường ống cứng sang ống mềm linh hoạt. Chúng được trang bị đầu nối quy trình linh hoạt, bao gồm một đầu nối ống thuộc dòng sản phẩm của M&S và một đầu nối ống mềm để tích hợp với ống mềm.
►Tùy thuộc vào yêu cầu vận hành, điều kiện làm việc và mức độ yêu cầu vi sinh, cần lựa chọn thiết kế khớp nối ống mềm phù hợp và tương thích.

♦Đặc điểm
Đáp ứng từ yêu cầu vi sinh cơ bản đến cao (tùy thuộc vào kiểu kết nối quy trình và cách tích hợp ống mềm).
Khớp nối ống mềm được siết chặt bằng ống ép.
→ Dành cho yêu cầu vi sinh thông thường.
→ Lưu lượng đi qua hơi bị giảm.
→ Kết nối ống rất chắc chắn (ép thủy lực – chỉ thực hiện bởi đại lý chuyên dụng).

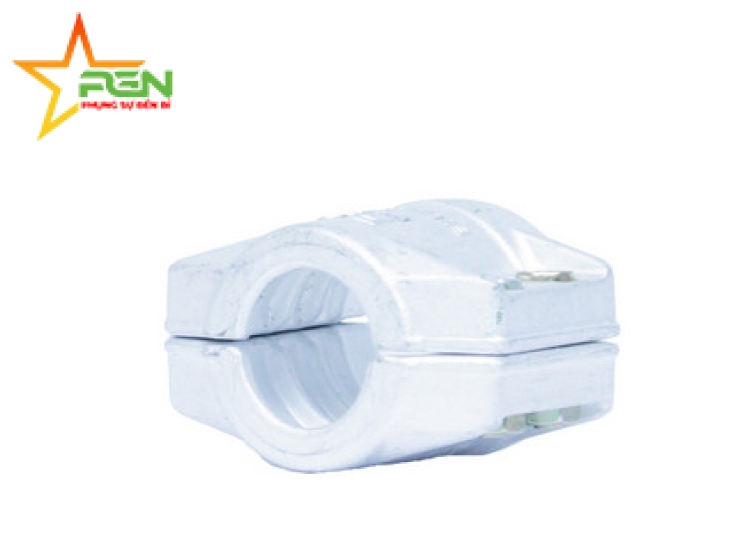

Đầu nối ống với vỏ kẹp nửa hình tròn (half-shells), siết chặt bằng lực:
→ Dành cho yêu cầu vi sinh đơn giản.
→ Lưu lượng đi qua bị giảm.
→ Ràng buộc ống an toàn (ép cơ khí tại chỗ bởi nhân sự chuyên môn).
Đầu nối ống với kẹp ống (hose clamp), siết chặt bằng lực:
→ Lưu lượng đi qua bị giảm.
→ Không có yêu cầu về vi sinh.
→ Cách gắn ống đơn giản.
♦Ứng dụng
Dùng để chuyển tiếp từ hệ thống đường ống cứng sang ống mềm linh hoạt:
-Kết nối ống mềm với xe bồn hoặc máy bơm di động.
-Giảm rung và tách rời kết nối cứng, ví dụ như với thiết bị và bồn chứa đặt trên cảm biến tải trọng (load cell).
♦Các biến thể đầu nối ống mềm
Các ứng dụng, sản phẩm và quy trình khác nhau trong nhiều ngành công nghiệp tạo nên sự đa dạng trong thiết kế ống mềm và các bộ phận kết nối tương ứng.
M&S sản xuất phần lớn các loại khớp nối ống mềm trong danh mục mở rộng này. Ngoài các thiết kế tiêu chuẩn, còn có nhiều biến thể khác được sản xuất theo yêu cầu khách hàng.

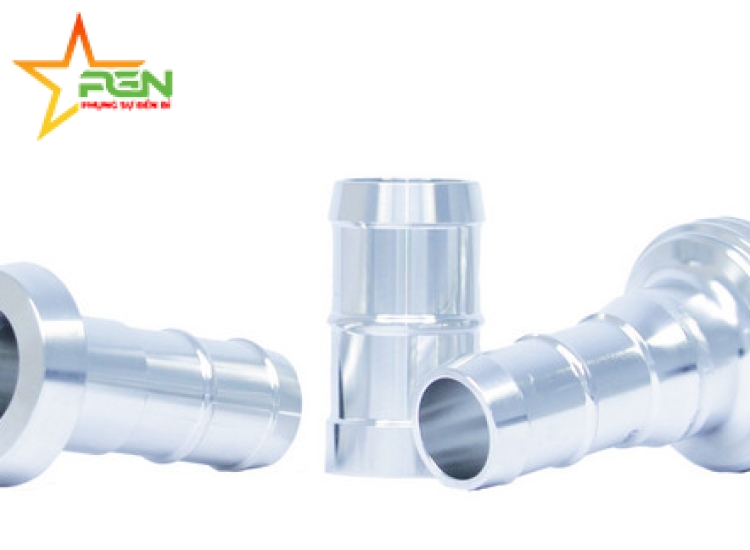

♦Các đầu nối ống có sẵn với thiết kế:
-Mịn
-Có gân (scaled)
-Có vành (beaded)
♦Đầu nối ống mềm – Phiên bản M&S

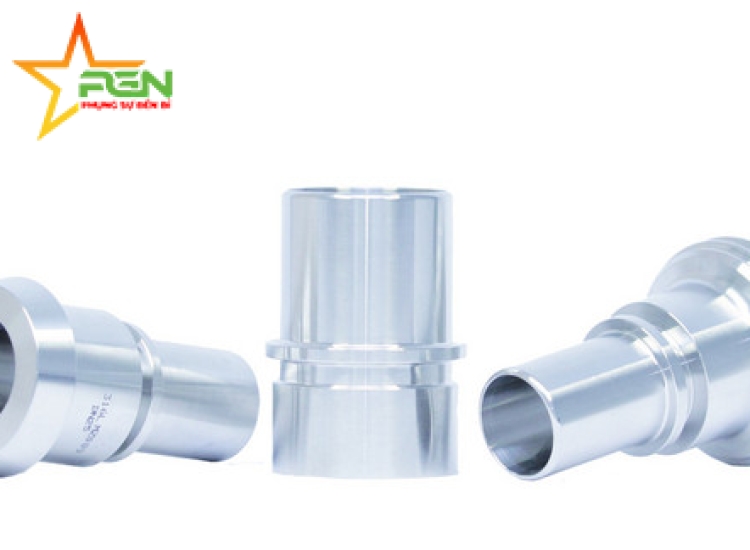

Đầu nối ống mềm không có vành an toàn, được thiết kế dạng đặc hoặc dạng ống, dùng để hàn hoặc với các kiểu kết nối sau:

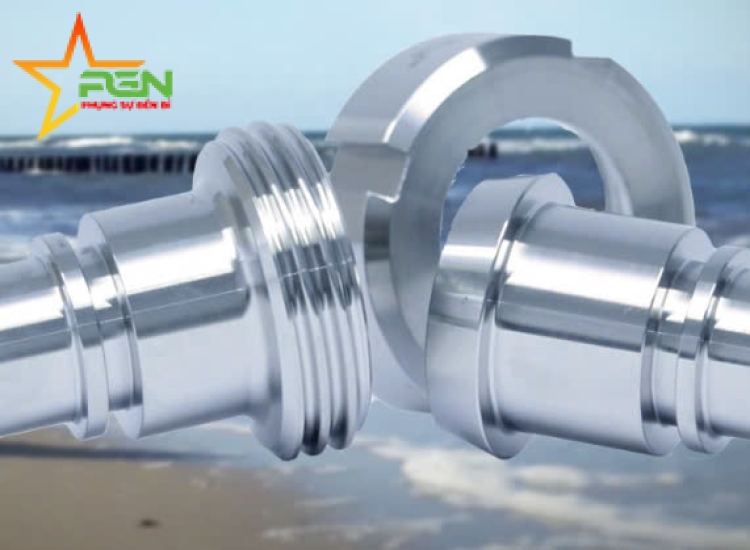

►Kết nối ống theo tiêu chuẩn DIN 11851
►Đầu Clamp (TC – Tri-Clamp) theo tiêu chuẩn DIN 32676
►Kết nối ống theo tiêu chuẩn DIN 11853
►Kết nối ống theo tiêu chuẩn DIN 1186

Đầu nối ống mềm có vành an toàn theo tiêu chuẩn EN 14420, dùng để hàn hoặc kết nối theo các tiêu chuẩn sau:
►Kết nối ống theo DIN 11851
►Đầu kẹp (TC – Tri-Clamp) theo DIN 32676
►Kết nối ống theo DIN 11853
►Kết nối ống theo DIN 11864
►Vỏ kẹp nửa (half-shell) hoặc ống kẹp (clamping sleeve)

Ống ép, vỏ kẹp và ngàm kẹp theo tiêu chuẩn EN 14420, dùng để kết nối an toàn và kín với các loại ống mềm phù hợp.
►Ống ép: dùng cho việc ràng buộc chuyên nghiệp tại xưởng
►Vỏ kẹp và ngàm kẹp: dùng cho việc ràng buộc tại chỗ (tại công trình)
