CUỘN INOX 301L/301LN

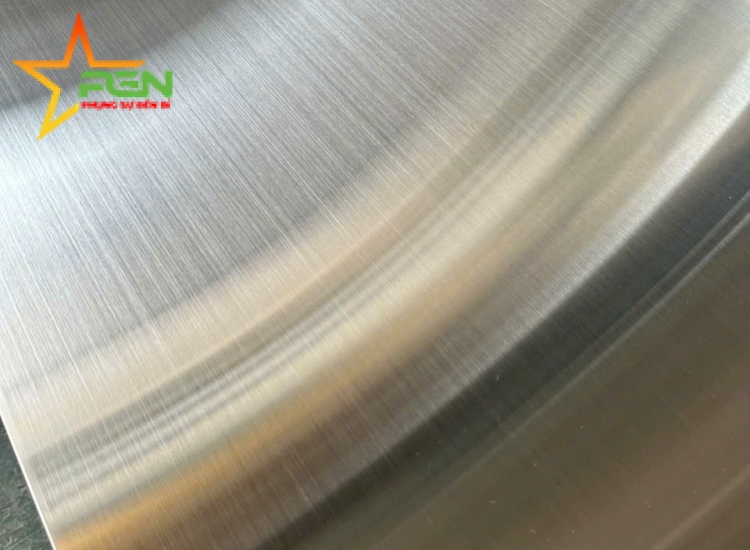

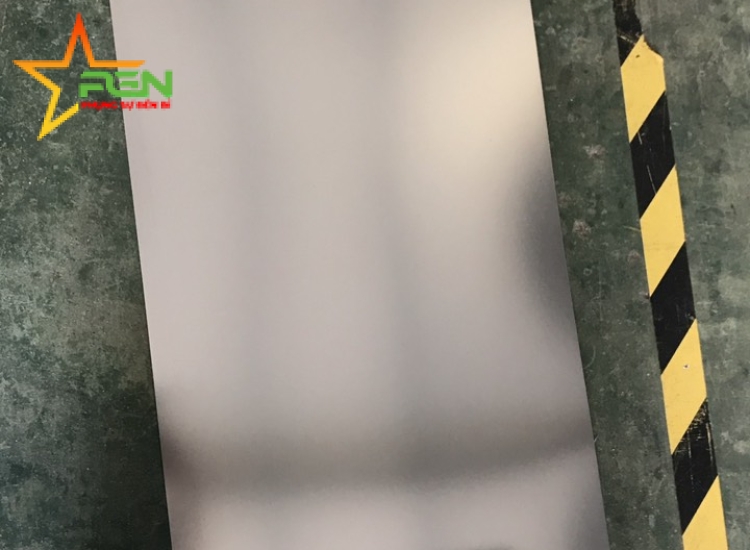

Inox 301 thường được cung cấp ở dạng cuộn và dây, với độ bền kéo lên đến 1800 Mpa, để tạo ra các nhiệt độ khác nhau, từ 1/16 Hard đến Full Hard. Bằng cách phân loại Inox 301 để phân tích, kiểm soát, nó có khả năng duy trì độ dẻo đủ ngay cả trong điều kiện cứng. Mẫu  Inox 301 này có thể được sử dụng trong máy bay, linh kiện xe hơi đường sắt và cấu trúc kiến ​​trúc. Nhiệt độ của lớp này, từ ¾ đến đầy đủ, có thể được sử dụng trong các ứng dụng đòi hỏi độ bền mài mòn cao và các tính năng lò xo với thiết kế mẫu đơn giản.

Inox 301L, là dạng carbon thấp của lớp 301, là sự lựa chọn lý tưởng cho các ứng dụng đòi hỏi độ dẻo tốt. Lớp 301LN là một biến thể pkhác. Điều này chứa tỷ lệ nitơ cao hơn và có tỷ lệ làm việc cao hơn so với tiêu chuẩn 301. Chỉ cấp 301 được quy định trong ASTM A666. 301L và 301LN được đại diện bởi các công ước khác. Lớp 301L được đại diện bởi JIS G4305 và 301LN theo EN10088-2 là lớp 1.4318.

Inox 301 tương tự như Inox 304. Lớp này thể hiện khả năng chống ăn mòn tốt trong môi trường ăn mòn nhẹ ở nhiệt độ môi trường xung quanh.

Đặc tính cơ học cao có thể dễ dàng được tăng cường bằng cách gia công cứng (cán nguội)

> Hàm lượng carbon thấp giúp chống ăn mòn giữa các hạt tuyệt vời sức đề kháng, ngay cả sau khi hàn

> Khả năng chống ăn mòn đồng đều tốt

Khả năng chịu nhiệt
Lớp 301 thể hiện khả năng chống oxy hóa tốt cho các hoạt động liên tục lên đến 840 ° C  tới 900 ° C.

Hình Thành
Trong điều kiện ủ, lớp 301LN của chúng tôi có thể dễ dàng được tạo hình nguội sử dụng tất cả các quy trình tiêu chuẩn (uốn, tạo hình đường viền, vẽ, chảy quay, v.v.).
Ở trạng thái đông cứng, do cường độ cao, khả năng tạo hình mạnh mẽ cần có công cụ và khả năng đàn hồi đàn hồi là rất quan trọng

Xử lý nhiệt
Thép không gỉ cấp 301 phải chịu xử lý giải pháp ủ ở nhiệt độ dao động từ 1010oC đến 1120 ° C, sau đó làm nguội nhanh. Đối với ủ trung gian một phạm vi nhiệt độ thấp được chọn.

Không cần xử lý nhiệt sau khi hàn. Để khôi phục hoàn toàn khả năng chống ăn mòn của kim loại thì các mối hàn phải được thực hiện cơ học hoặc được tẩy cặn bằng hóa học, sau đó được thụ động hóa và khử nhiễm.
Tuy nhiên, tùy thuộc vào ứng dụng, thao tác này có thể không thiết yếu.
Nếu có nguy cơ ăn mòn giữa các hạt, xử lý ủ bằng dung dịch ở nhiệt độ 1.050°C ±25°C phải được thực hiện.

Làm việc lạnh
Inox 301 và các biến thể carbon thấp của loại này chủ yếu được sử dụng như Inox cường độ cao. Tỷ lệ làm cứng của các lớp này rất cao, trong phạm vi tăng 14MPa trên 1% giảm diện tích làm lạnh. Kết quả của cường độ cao đặc trưng này có thể đạt được từ các hoạt động cán nguội .

Sau khi tạo hình nguội (làm cứng) và hàn, sử dụng máy ủ xử lý trong vài phút ở 1.050°C ±25°C, sau đó xử lý bằng không khí làm mát hoặc làm nguội bằng nước phục hồi cấu trúc vi mô (kết tinh lại) và loại bỏ những căng thẳng bên trong.

Khả năng Hàn

Inox 301 phù hợp cho tất cả các dạng phương pháp hàn tiêu chuẩn. Nên sử dụng que hàn 308L làm kim loại phụ. Các bộ phận hàn ở Inox 301 phải chịu ủ để đạt được khả năng chống ăn mòn tối đa. Đối với các lớp 301L và 301LN ủ là không cần thiết sau khi hàn. Mục đích của hàn tiếp theo là ủ để loại bỏ cường độ cao mang lại bởi cán nguội.

Đặc tính cơ học cao có thể dễ dàng được tăng cường bằng cách gia công cứng (cán nguội)
> Hàm lượng carbon thấp giúp chống ăn mòn giữa các hạt tuyệt vời sức đề kháng, ngay cả sau khi hàn
> Khả năng chống ăn mòn đồng đều tốt

Bề mặt của loại 301LN của chúng tôi phù hợp cho tất cả các loại đánh bóng(grit, scotch-brite, đánh bóng bằng điện)

Đặc tính mỏi

Các đặc tính cơ học nâng cao của loại 301LN của chúng tôi, đó là thu được thông qua quá trình làm cứng, mang lại cho lớp này sự mệt mỏi tuyệt vời sức chống cự.

Một số ứng dụng điển hình của Inox 301 :

Cấu trúc xe lửa đường sắt
Phần khung kết cấu cơ khí
Bao gồm bánh xe ô tô
Kẹp và kẹp lưỡi gạt nước
Khung màn hình
Lò xo,lẫy gạt,lưỡi gà,van máy nén khí…
