CÔN GIẢM INOX VI SINH M&S|M&S REDUCERS PIPE FITTINGS

Côn thu inox vi sinh và phụ kiện trung gian kết nối M&S được sử dụng để chuyển đổi giữa các đường kính khác nhau trong các đoạn ống vi sinh thuộc ngành thực phẩm, hóa chất, mỹ phẩm và dược phẩm.
Đối với các ứng dụng vô trùng, côn thu được cung cấp với thiết kế hàn theo phương pháp quỹ đạo và có nhiều cấp độ chất lượng khác nhau.
Tùy thuộc vào khu vực ứng dụng, điều kiện vận hành và yêu cầu vi sinh, cần lựa chọn thiết kế phù hợp, vật liệu thích hợp và chất lượng tương ứng.

♦Thông số kỹ thuật:

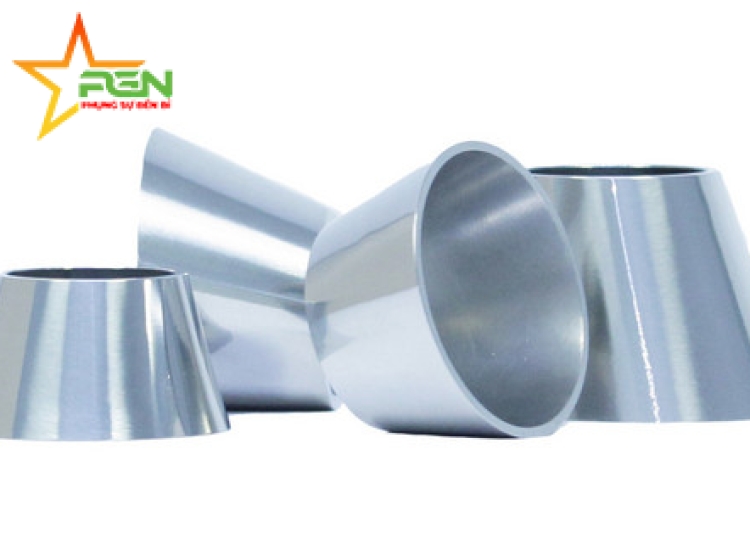

♦Côn thu inox vi sinh (giảm đường kính hay bầu giảm) được sử dụng để thay đổi đường kính danh nghĩa trong hệ thống đường ống.

♦Chúng có hai thiết kế cơ bản: đồng tâm và lệch tâm. Các phụ kiện này thường được hàn trực tiếp vào hệ thống đường ống. Côn thu dùng để hàn được tiêu chuẩn hóa theo DIN 11852.

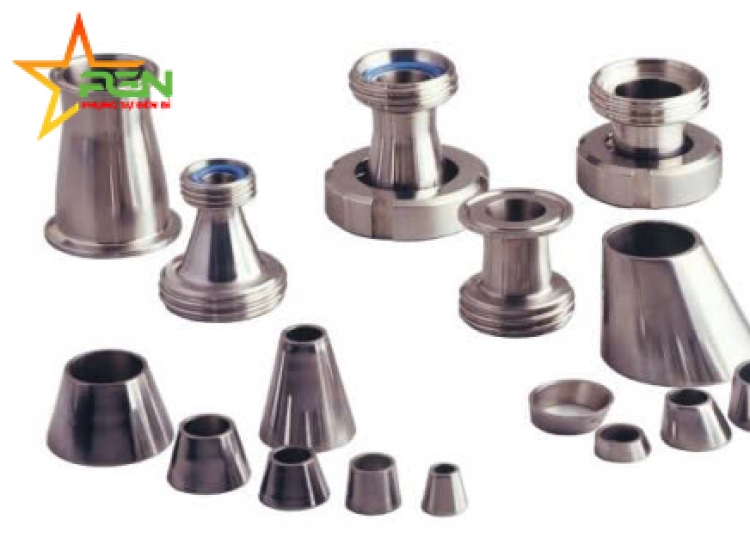

♦Ngoài các Côn thu có đầu hàn, M&S cũng cung cấp các tổ hợp hàn giữa nhiều loại phụ kiện khác nhau với các đầu nối, ví dụ như phụ kiện Union, coupling hoặc đầu kết nối Clamp.
►Reduction RK (giảm đồng tâm)
►Reduction RE (giảm lệch tâm)
♦Côn thu có các đầu nối tiêu chuẩn hóa (ví dụ như ren, đầu côn hoặc TC – clamp)
-Chuyển tiếp giữa các kết nối quy trình khác nhau
-Chuyển tiếp giữa các hệ ống khác nhau (ví dụ inch – DIN)
-Tùy chọn các bề mặt tiếp xúc với sản phẩm hoặc không tiếp xúc với sản phẩm
♦ Đặc điểm

- Tồn kho rất đa dạng với nhiều thiết kế, kích thước và chất lượng khác nhau theo tiêu chuẩn.
-Được sản xuất từ ống hàn dọc theo chiều dài ở hai phiên bản: đã ủ (BC*) hoặc chưa ủ (CC). Các côn thu theo tiêu chuẩn DIN 11865 được làm từ vật liệu rắn.
-Tuân thủ nghiêm ngặt về góc và kích thước đảm bảo việc hàn không bị biến dạng hoặc lệch vị trí.
-Có sẵn đầu hàn kéo dài để hàn quỹ đạo theo tiêu chuẩn DIN 11865
►®Khả năng chống ăn mòn điểm cao hơn khi sử dụng các bộ phận đúc từ vật liệu đã ủ hoặc thiết kế sau ủ (BC).*
♦Tiêu chuẩn:Theo tiêu chuẩn DIN 11865, DIN EN 10374 (DIN 11852)

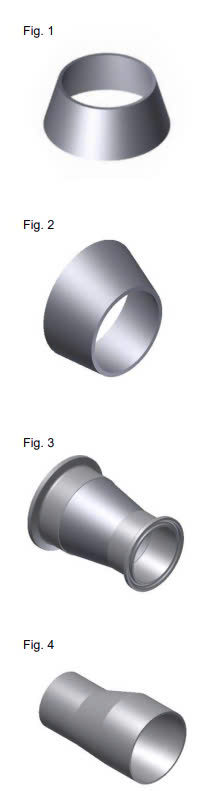

♦Thiết kế
-Dạng đồng tâm RK (hình 1)
-Dạng lệch tâm RE (hình 2 và 4)
♦Kích thước
DN 10 - DN 200 (1/2" - 4")
♦Kết nối ống
-Đầu hàn (tiêu chuẩn) cho ống theo tiêu chuẩn DIN EN 10357, các kích thước khác cũng có sẵn: Inch, ISO
-Cũng có sẵn đầu hàn quỹ đạo theo DIN 11865 cho ống theo DIN 11866 (hình 4)
♦Với các đầu nối M&S:
-CC (clamp - clamp, hình 3)
-MM (đầu đực - đầu đực)
-ML (đầu đực - ống lót/đai ốc)
-LM (ống lót/đai ốc - đầu đực)
-LL (ống lót/đai ốc - ống lót/đai ốc)
♦Áp suất cho phép (chỉ áp dụng cho nhiệt độ đến 150°C)
-DN 10 - DN 50: 25 bar
-DN 65 - DN 100: 16 bar
-DN 125 - DN 200: 10 bar
♦Vật liệu
-Tiêu chuẩn: 1.4404/AISI 316L, 1.4307/AISI 304L
-Các loại thép không gỉ khác, titan hoặc hastelloy
♦Bề mặt
DIN 11865: cấp độ vi sinh H2 - H5
DIN EN 10374 (DIN 11852)
