BỘ CHUYỂN ĐỔI M&S-HYCOM CHO KẾT NỐI ỐNG THEO TIÊU CHUẨN DIN 11851|M&S HYGIENIC CONVERSION KIT FOR PIPE CONNECTIONS DIN 11851

♦Bộ chuyển đổi M&S-HyCom cho kết nối ống theo tiêu chuẩn DIN 11851
►Bộ chuyển đổi M&S-HyCom dành cho khớp nối UNION, COUPLING (bộ Rắc co ) theo DIN 11851 cung cấp giải pháp hiệu quả để tối ưu hóa các khớp nối ống sữa thông thường đang sử dụng, chuyển đổi chúng thành kết nối vi sinh một cách nhanh chóng và hiệu quả.
►Giải pháp thay thế này mang tính đổi mới và tiết kiệm chi phí cho các khớp nối ống theo DIN 11864 / DIN 11853, kết hợp một bộ phận định tâm bằng kim loại HyCom với gioăng HyCom phù hợp đặc biệt.
►Bộ chuyển đổi HyCom đảm bảo sự căn chỉnh chính xác, không lệch trong hệ thống đường ống và đồng thời tạo ra lực nén xác định cho gioăng thông qua chức năng chặn. Nhờ đó, một hệ thống làm kín phẳng, vi sinh và đáng tin cậy theo tiêu chuẩn DIN 11864 / DIN 11853 được đảm bảo. Viện Fraunhofer đã chứng minh và xác nhận khả năng làm sạch vượt trội thông qua các thử nghiệm làm sạch chuyên biệt.

♦Đặc điểm:
►Căn chỉnh chính xác nhờ khả năng tự định tâm;
►Làm kín không khe hở cho các yêu cầu vi sinh cao nhờ sự kết hợp giữa bộ định tâm HyCom và gioăng HyCom được thiết kế đặc biệt;
►Lực siết đồng đều của gioăng nhờ một chốt kim loại, giúp tránh việc phải siết lại khi có sự thay đổi nhiệt độ và kéo dài tuổi thọ của gioăng;
►Giải pháp thay thế tiết kiệm chi phí cho các khớp nối theo tiêu chuẩn DIN 11864 / DIN 11853;
►Căn chỉnh hướng xuyên tâm không lệch trong hệ thống đường ống, đặc biệt phù hợp với đường ống có thể cho thiết bị chà trôi qua (piggable pipelines);
►Có thể cải tạo để nâng cấp các khớp nối ren hiện có thành kết nối vi sinh;
►Theo kết quả kiểm nghiệm của Viện Fraunhofer, khả năng giảm lượng chất bẩn còn sót lại lên tới 93% đã được chứng minh.
♦Sử dụng :
-Chuyển đổi các khớp nối ren theo tiêu chuẩn DIN 11851 thành các kết nối vi sinh hơn;
-Áp dụng trong các ngành có tiêu chuẩn vi sinh nghiêm ngặt, bao gồm ngành thực phẩm và đồ uống;
-Giảm thiểu nguy cơ nhiễm bẩn nhờ vào thiết kế làm kín không khe hở.

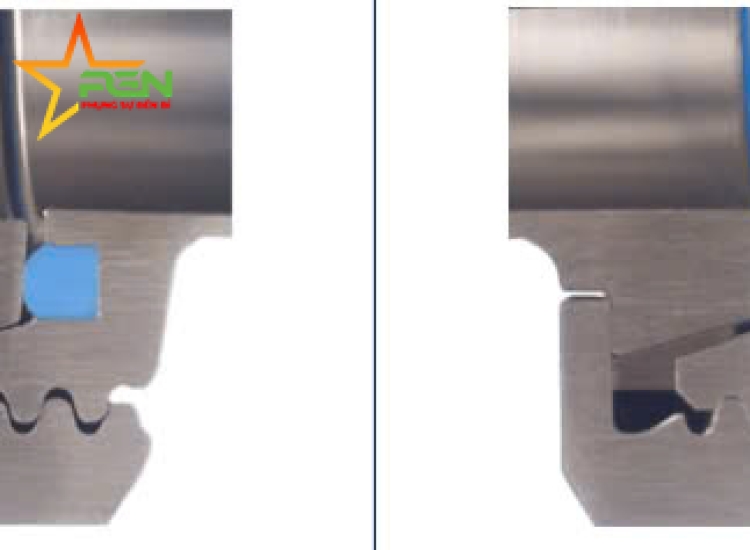

♦Các bộ phận cấu thành (hình 1)
-Phần định tâm HyCom (HyCom-Centering element);
-Gioăng HyCom (HyCom-Gasket).

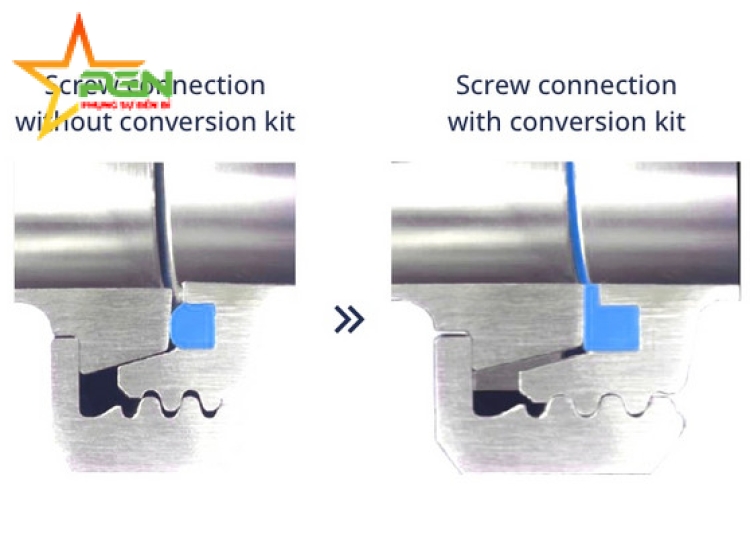

♦Cấu tạo (hình 2)
♦Kích thước
DN25 - DN150.
♦Phiên bản
Dành cho khớp nối theo tiêu chuẩn DIN 11851 (kết nối ống theo DIN EN 10357).
♦Áp suất cho phép
-DN25 - DN40: 40 bar;
-DN50 - DN100: 25 bar;
-DN125 - DN150: 16 bar.
♦Vật liệu
-Tiêu chuẩn: 1.4301 / AISI 304;
-Gioăng đạt chuẩn FDA: EPDM, FKM.
♦Bề mặt
-Để trơn (Blank);
-Phần tiếp xúc với sản phẩm: độ nhám bề mặt Ra ≤ 0,8 µm.
♦Lắp ráp
-Lắp gioăng HyCom vào phần đực (Hình 3);
-Gắn phần định tâm HyCom vào phần đực.
