VAN PHAO GANG DI | ARITA | ARV-100X/ARITA-DI-FLOAT-VALVE-PN16-ARV-100X

1.Van phao là gì?
Van phao là gì ( Float Valve) là van điều khiển mức phao là các van điều khiển thủy lực được sử dụng để kiểm soát mực nước của các cấu trúc lưu trữ nước như bể chứa nước, hồ chứa, máng giảm áp,…. đang nằm trong các đường dẫn. Van được lắp đặt nằm ngang, van có 2 kiểu chính là Van phao lắp ren và lắp kiểu mặt bích. Van lắp ren thì là kiểu đóng mở trực tiếp, Còn van lắp bích thì được đóng mở thông qua cơ cấu màng.

Van phao thuỷ lực DI Epoxy Arita ARV-100X là một loại van được sử dụng phổ biến trong các hệ thống xử lý nước, hệ thống cấp nước và hệ thống thoát nước. Với thiết kế thân van bằng gang và có khả năng nối mặt bích, nó cung cấp một giải pháp tin cậy và hiệu quả cho việc kiểm soát dòng chảy và áp suất nước.

2.THÔNG SỐ KỸ THUẬT VAN PHỔI SẮT EPOXY DỄ DÀNG (FLANGE END) PN16
Model: ARV-100X

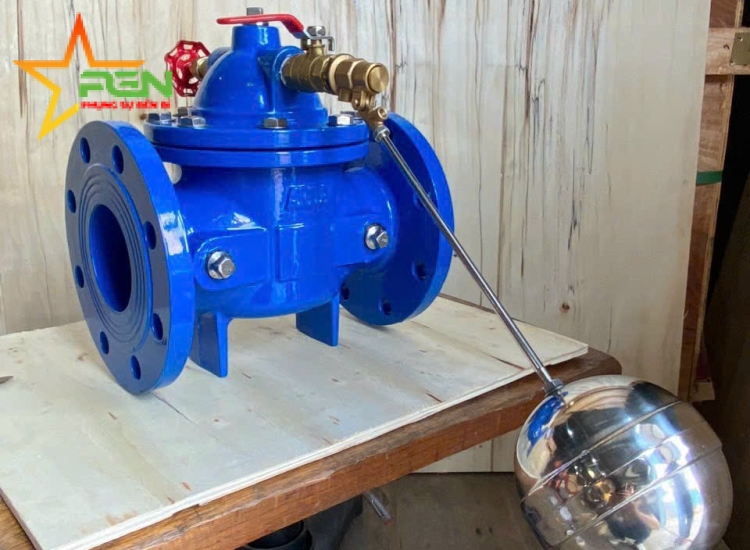

VAN PHAO GANG DI | ARITA | ARV-100X
Van phao (Float Valve)
Model: ARV-100X
Thương hiệu: ARITA
Xuất xứ: Malaysia
Thân gang DI Epoxy
Kết nối bích DIN PN16
Nhiệt độ làm việc Max 80 độ C
Kích thước: DN50-DN250
-Giao hàng toàn quốc: 1-3 ngày.
-Cung cấp giấy tờ CO,CQ đầy đủ,Bảo hành 12 tháng.

3.CẤU TẠO ,ĐẶC ĐIỂM CỦA VAN PHAO ARITA

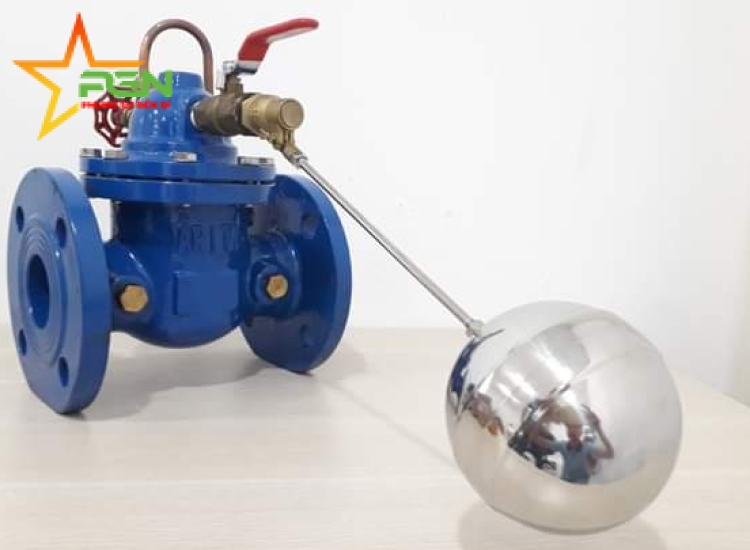

Van phao Arita DN100 được lắp đặt tại vị trí bể nước ngầm hoặc bể nước tầng mái có vai trò tự động ngắt dòng nước khi báo đầy và tự động mở dòng nước khi báo cạn. Van phao Arita được sử dụng hầu hết trong các công trình cấp thoát nước quan trọng.
Van phao được kết nối kiểu bắt bích, thân gang, bóng bằng inox chuyên dụng để gắn cho các bồn nước, bể nước của các công trình lớn. Phần lớn các van phao cơ mặt bích được lắp đặt ở các khu công nghiệp tòa nhà có sử dụng lượng nước tiêu dùng lớn và cần xả ngắt tự động cho việc vận hành và cung cấp nước.

Cấu tạo của Van phao thuỷ lực Arita bao gồm các thành phần chính sau:
A,Thân van: Thân van của Van phao thuỷ lực Arita thường được làm bằng gang, có khả năng chịu được áp suất cao và ăn mòn từ các chất lỏng. Thân van có một cấu trúc vững chắc và được thiết kế để đảm bảo tính kín khít và độ bền cao.
B.Van cơ cấu: Van cơ cấu là bộ phận quan trọng của Van phao thuỷ lực Arita. Nó bao gồm một cơ cấu van chuyển động và một phao điều chỉnh. Khi mức nước tăng lên, phao sẽ nổi lên và tác động lên cơ cấu van, đẩy van mở để cho phép nước chảy qua. Ngược lại, khi mức nước giảm, phao sẽ chìm và van sẽ đóng lại để ngăn nước tiếp tục chảy.
C.Phao: Phao là một thành phần quan trọng trong Van phao thuỷ lực Arita. Nó được thiết kế để phản ứng với mức nước và điều chỉnh van mở hoặc đóng. Phao thường được làm bằng vật liệu nhẹ như nhựa hoặc kim loại có khả năng nổi trên mặt nước. Khi mức nước tăng lên, phao sẽ nổi lên và tác động lên cơ cấu van để mở van. Khi mức nước giảm, phao sẽ chìm và van sẽ đóng lại.
D.Mặt bích: Van phao thuỷ lực Arita được thiết kế với khả năng nối mặt bích, cho phép nó dễ dàng lắp đặt và gắn kết vào hệ thống ống và bồn chứa. Mặt bích giúp đảm bảo tính kín khít và dễ dàng trong việc bảo trì và sửa chữa.
E.Bộ điều chỉnh: Van phao thuỷ lực Arita có thể điều chỉnh mức nước theo yêu cầu. Bộ điều chỉnh thường bao gồm các thiết bị như cần chỉnh, van điều chỉnh hoặc Van giảm áp để kiểm soát dòng chảy và áp suất nước.
Cấu tạo chi tiết của Van phao thuỷ lực Arita có thể thay đổi tùy thuộc vào mô hình và ứng dụng cụ thể. Tuy nhiên, các thành phần chính như thân van, van cơ cấu, phao, mặt bích và bộ điều chỉnh thường là những yếu tố quan trọng và có mặt trong hầu hết các mô hình Van phao thuỷ lực Arita.

Đặc điểm nổi bật phao Arita
+Đặc điểm:

-Một trong những đặc điểm nổi bật của Van phao thuỷ lực Arita là khả năng tự động điều chỉnh mức nước. Nó được trang bị một phao bên trong thân van, phản ứng với mức nước và điều chỉnh van mở hoặc đóng tùy thuộc vào mức nước. Khi mức nước tăng lên, phao sẽ nổi lên và đẩy van mở để cho phép nước chảy qua. Ngược lại, khi mức nước giảm, phao sẽ chìm và van sẽ đóng lại để ngăn nước tiếp tục chảy.
-Van phao Arita DN100 hoạt động dựa trên nguyên tắc thủy lực giúp điều khiển chính xác.
-Màng chắn của phao được cấu tạo bằng Nylon và cao su tạo cho van có sự bền vững cao.
-Có quả bóng phao giúp làm việc hiệu quả nhờ sự nâng lên, hạ xuống của dòng chảy.
-Bộ phao điều khiển với đặc tính hoạt động dễ dàng và điều khiển chính xác.
-Van được phủ lớp sơn Epoxy chống ăn mòn hiệu quả.
4.Nguyên lý hoạt động:

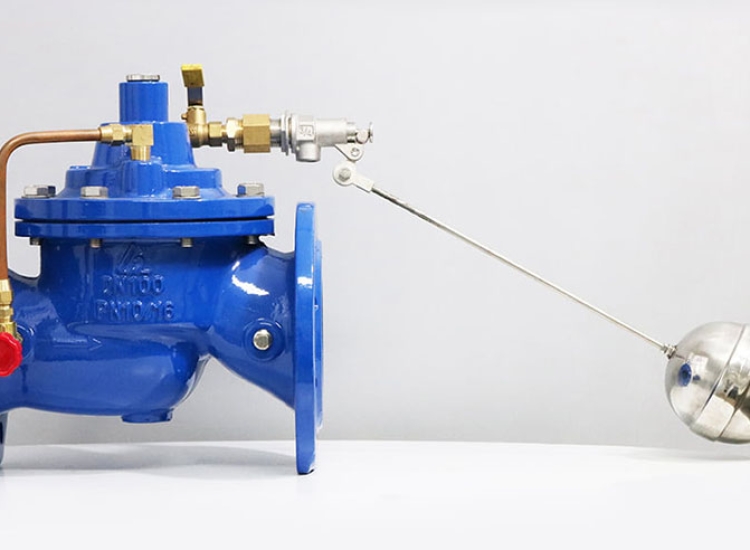

Van phao bao gồm một thân van được kết nối với bóng phao bằng thanh cứng và gắn trên đỉnh của bể chứa nước. Van phao hoạt động trên nguyên tắc duy trì mức độ mặt nước tự do. Nó cho phép nước chảy đến một mức độ xác định trước. Khi nước đạt đến mức xác định từ trước, van sẽ đóng lại để ngăn dòng chảy. Ngược lại, khi mực nước giảm, van sẽ mở để nước chảy đầy vào bể.
>>> Hoạt động dựa trên nguyên lý đóng mở tự động theo cài đặt trước. Sản phẩm yêu cầu yêu cầu phải có áp lực nước lớn hơn 2.5bar. Hoạt động đóng mở tự động này diễn ra nhờ sự lên xuống của cần phao đã được cài đặt ban đầu. Theo lưu lượng nước vào trong bồn bể chứa nước
Do cấu trúc của van điều khiển phao rất đơn giản, nên việc sử dụng nó rất thuận lợi cho người dùng.
Lắp ráp phao của van là môđun. Nó được gắn theo cách mong muốn dễ dàng vào cấu trúc mà điều khiển mức sẽ được thực hiện.
Ống thủy lực được đặt giữa van chính và cụm phao được gắn dễ dàng vào van và cụm phao.
Van điều khiển mức phao có thể được sử dụng như một van đóng mở với sự trợ giúp của van bi được đặt trên nó.
Van hoạt động với áp suất đường hoàn toàn bằng thủy lực mà không cần thêm năng lượng.

5.ỨNG DỤNG CỦA VAN PHAO

-Van phao Arita DN100 được ứng dụng chủ yếu trong các ngành cấp thoát nước, trong chu trình nước của hệ thống HVAC, hệ thống PCCC…
-Bể chứa nước: Kiểm soát mực nước trong các hồ chứa của thành phố, bể chứa nước nông nghiệp, công nghiệp, bể bơi,....
-Hệ thống HVAC: Duy trì mực nước trong tháp giải nhiệt, thiết bị điều hòa không khí và hệ thống nồi hơi.
-Trong ngành dầu khí: Điều chỉnh mức chất lỏng trong bể chứa, giàn khoan và hệ thống đường ống khác.
-Trong chế biến thực phẩm: Kiểm soát mức chất lỏng trong thùng phối – trộn, thùng lên men và dây chuyền đóng chai.

6.Hướng dẫn lắp đặt Van phao :
Đối với van lắp ren.
Việc lắp đặt van kiểu lắp ren tương đối đơn giản. Van phao lắp ren thì được cấu tạo là ren ngoài. Nên yêu cầu đường ống phải là ren trong để có thể vào đường ống với van. Phải lắp đặt đường ống đầu cuối tương đương với mực nước muốn khống chế để để phao được ngắt.
Đối với van phao mặt bích.
Gắn van theo mũi tên đặt trên van cho thấy hướng dòng chảy.
Gắn các van cách ly (cổng, bướm,…) ở hướng ra vào để tắt nước trong đường dây được khuyến nghị để giảm bớt việc bảo trì van.
Để van hoạt động hiệu quả, nên sử dụng van xả khí trước van.
Gắn cụm phao của van điều khiển mức phao đều đặn vào bể chứa. Van chính sẽ không hoạt động nếu cụm phao không ổn định.
Sau khi lắp ráp phao được gắn, lấy van bi mini đặt trên van chính, như hình 2, ở vị trí mở. Khi van bi mini được đưa đến vị trí đóng, van chính sẽ tự đóng lại.
Các van điều khiển thủy lực là các van điều khiển làm việc với áp suất hệ thống. Trong thực tế, các van điều khiển mức phao không được là thủy lực, nó phải là phao cơ học trong các hệ thống mà áp suất vào bể chứa của chúng gần với 0 không. Vui lòng liên hệ với chúng tôi để biết thêm thông tin.
Di tản nước trong thiết bị truyền động của van vào khí quyển để tránh đóng băng vào mùa đông.
