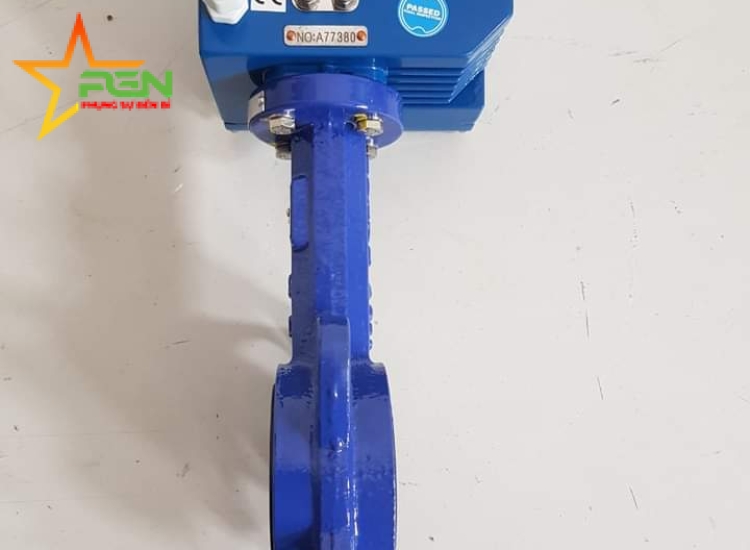

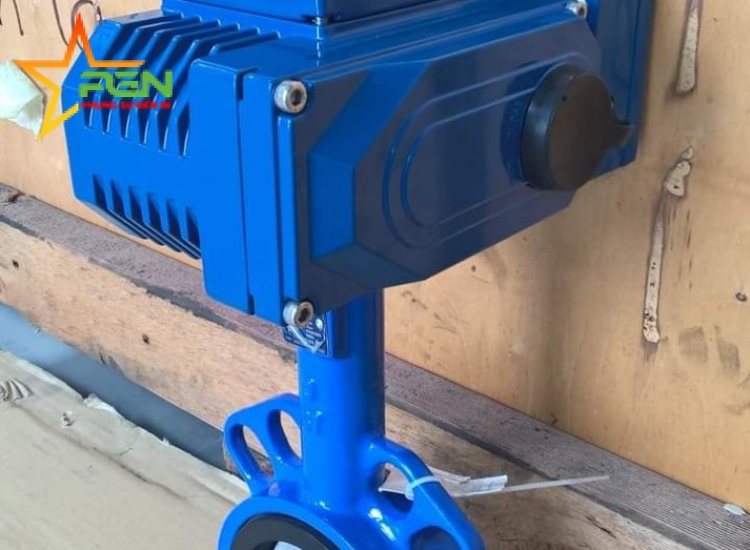

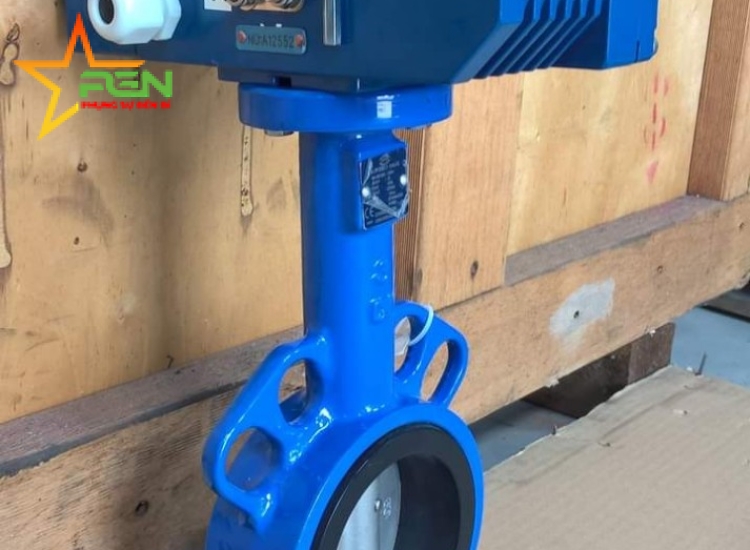

VAN BƯỚM ĐIỆN ARITA | MALAYSIA | SIZE TỪ 2”/ARITA-ON-OFF-ELECTRIC-ACTUATOR-MODEL-QT
Còn hàng
VAN CÔNG NGHIỆP
-
Liên hệ
-
81
- Van bướm gang điều khiển điện là loại van mà thân van được làm bằng gang hoặc gang dẻo, đượcđóng mở tự động bằng nguồn điện 220v, 24v, 380, ngoài ra van vẫn có thêm bộ phận tay quay phụ để vận hành trong trường hợp mất điện đột suất
- Ứng dụng phổ biến cho van bướm gang điều khiển điện là hệ cấp thoát nước, khí nén, dầu... Trong công nghiệp và dân dụng.
VAN BƯỚM ĐIỆN ARITA | MALAYSIA | SIZE TỪ 2”
-Van bướm điện Arita - Malaysia
-Thân van: Gang/ Inox
-Đĩa van: inox
-Áp lực: PN16/PN10
-Kết nối: Kẹp (water) - Bích Universal
-Điện áp nguồn: AC110V, 240V 50HZ, DC24V
-Chức năng: ON/OFF – Tuyến tính 4-20mA Signal
-Kích thước: 2" inch trở lên.hàng có sẵn,giao toàn quốc: 1-3 ngày.Bảo hành 12 tháng,cung cấp đầy đủ giấy tờ CO,CQ.
- Thông tin sản phẩm
- Ưu điểm
- File sản phẩm
- Bình luận
1.VAN BƯỚM ĐIỀU KHIỂN ĐIỆN LÀ GÌ ?
- Van Bướm Điều Khiển Điện, hay còn gọi tắt là Van Bướm Điện, có tên tiếng anh: Motorized Butterfly Valve / Electric Actuated Butterfly Valve là thiết bị đóng mở dòng chảy
môi chất thông qua điện cơ.
- Van bướm điện được kết nối điều khiển từ xa bằng tin hiệu 4-20mA và điện áp 110v, 220v, 380v được lắp ráp từ một bộ điều khiển điện và một van bướm.
2.THÔNG SỐ KỸ THUẬT VAN BƯỚM ĐIỆN
2.1. Phần Thân Van Bướm
- Vật liệu thân van (body): Gang, Inox 304-316, Nhựa PVC-UPVC-CPVC, Thép WCB
- Vật liệu đĩa: SUS 304-316, Thép wcb
- Vật liệu trục: Inox 304 (CF8), inox 316 (CF8M)
- Vật liệu gioăng: Cao su NBR, Cao su EPDM, Nhựa PTFE, INOX
- Áp lực bar: 10bar, 16bar, 20bar, 25bar
- Nhiệt độ làm việc: -20°C đến 300°C
- Kết nối mặt bích: wafer hoặc mặt bích JIS 10K, JIS16K, PN10, PN16, ANSI 150...
- Tiêu chuẩn mặt bích: JIS, ANSI, DIN, BS
- Môi trường sử dụng: Khi, Dầu, Nước, Gas, Hóa Chất, Bột...
- Thương hiệu Xuất xứ : ARITA- MALAYSIA
- Kích thước van: DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN550, DN600, DN700, DN800, DN900, DN1000, DN1200

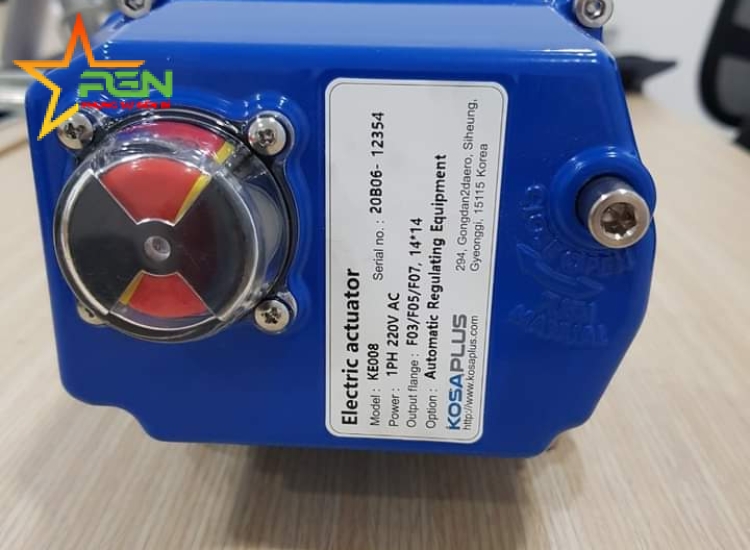

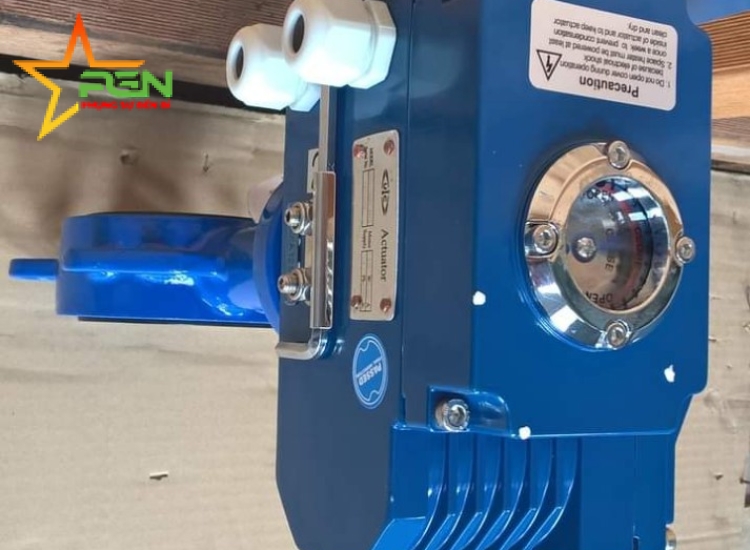

2.2. Bộ Điều Khiển Mô Tơ Điện
- Động cơ điện Điện áp: 24V, 110V, 220V, 380V (Thông dụng 220VAC)
- Công suất điện: 140W - 120W - 90W - 40W - 20W
- Lực sinh ra ( Torpue đầu ra): 50N.m, 80N.m, 100N.m, 150N.m, 200N.m, 400N.m, 800N.m, 1000N.m, 1500N.m, 2000N.m, 4000N .m
- Tiêu chuẩn chống thấm nước: IP67, IP68
- Dạng đóng mở của van: On/Off Modulating (vô cấp tuyến), Tuyền Tinh Positioner (0-10 mA, 4-20mA)
- Thời gian động cơ quay: 6s, 8s, 10s, 20s, 30s, 50s, 100s
Góc quay hết trục: 270 độ
- Nhiệt độ hoạt động: -20 độ c ~ 80 độ c
3.CẤU TẠO VAN BƯỚM ĐIỀU KHIỂN ĐIỆN
Cấu tạo Van Bướm Điều Khiển Điện gồm 2 phần: Phần thân van bướm và Phần bộ điều khiển điện
4.NGUYÊN LÝ HOẠT ĐỘNG VAN BƯỚM ĐIỆN
- Van bướm điều khiển điện hoạt động theo nguyên lý nhận lực quay của mô tơ điện lên thân van bướm đóng mở, cho lưu chất đi qua tại cửa van.
- Khi được cấp nguồn điện 24V, 110V, 220V, 380V động cơ xoay 1 hành trình 90 độ tác động lên trục và cánh van cũng xoay theo góc tương ứng 90 độ thì van mở hoặc đóng, van tự động ngắt điện nhờ công tắc hành trình.
- Van bướm được thiết kế cảnh van hình tròn bằng kim loại dạng đĩa xoay trong vòng làm kín và nằm trên đường đi của lưu chất. Khi mở hoàn toàn hoặc đóng hoàn toàn (90°) đĩa van nằm trên đường đi của lưu chất được gọi dạng On Off, đĩa van có thể nằm ở nhiều góc độ (0°, 10°, 20°, 30°, 40°, 50°, 60°,80° 90° khác nhau được gọi dạng tuyến tính
. ỨNG DỤNG VAN BƯỚM ĐIỀU KHIỂN ĐIỆN
Van bướm điều khiển điện được ứng dụng rộng rãi cho các hệ thống truyền dẫn khí nén, nước, hóa chất độc hại, hơi nóng, xăng dầu. Lựa chọn đúng loại van bướm điên phù hợp cho từng lưu chất của hệ thống quyết định đến chất lượng sản xuất, năng suất, độ an toàn và ổn định cho một hệ thống tự động hóa hiện nay.
- Hệ thống bơm nước bể bơi, hồ nước, công viên, tưới tiêu, PCCC, tàu biển
- Hệ thống khí nén, điều hòa không khí chiler, quạt gió
Nhà máy thức ăn chăn nuôi, thực phẩm, dược phẩm, đồ uống
- Nhà máy xi măng, bộ đả, gạch, chế biến đồ gỗ
- Nhà máy thủy điên, nhiệt điên, luyên thép, than đá, dầu, ngành khai thắc kim loai.
1. Ưu Điểm Van Bướm Điện
- Van chay tự động bằng điện thay thế sức người vận hành
Sử dụng, lắp đặt, bão dưỡng, thấy thế dễ dàng
- Van hoạt động không gây ô nhiễm âm thanh (không gây ra tiếng ồn)
- Van đóng mở xong tự động ngắt điện nhờ vào công tắc hành trình (không bị ngâm điện)
Van lắp đặt được ở nhiều địa hình và vị trí khác nhau (hẹp, sâu, cao, chôn ngầm, hộp kín)
- Van lắp ở những môi trường độc hại, không cho phép con người tiếp xúc trực tiếp
- Có thể điều khiển van từ xa thông qua tín hiệu bộ tủ điện và phòng điều hành
- Điện áp đa dạng 24v, 110v, 220v, 380. Vật liệu đa dạng: Inox, gang, thép, nhựa
Trường hợp mất điện đột ngột có thể dùng tay quay hoặc lục, cờ lê để đóng mở bằng tay
- Van bướm kết nối đa dạng: Mặt bích, rắc co, ren, clamp, hàn
.2. Nhược Điểm Van Bướm Điện
Van cần luôn luôn có điện để hoạt động
Không thể ngâm toàn bộ van dưới nước
- Thời gian đóng mở của van bướm điện chậm, nó chậm hơn so với van bướm khí nén và van điên tử
Giá thành cao hơn so với van khí nén và các van bướm tay quay, tay gat
Khi xảy ra mất điện thì van sẽ nằm nguyên ở vị trí đó (nó không thể chạy về vị trí ban đầu, cần sử
dụng tay quay)
