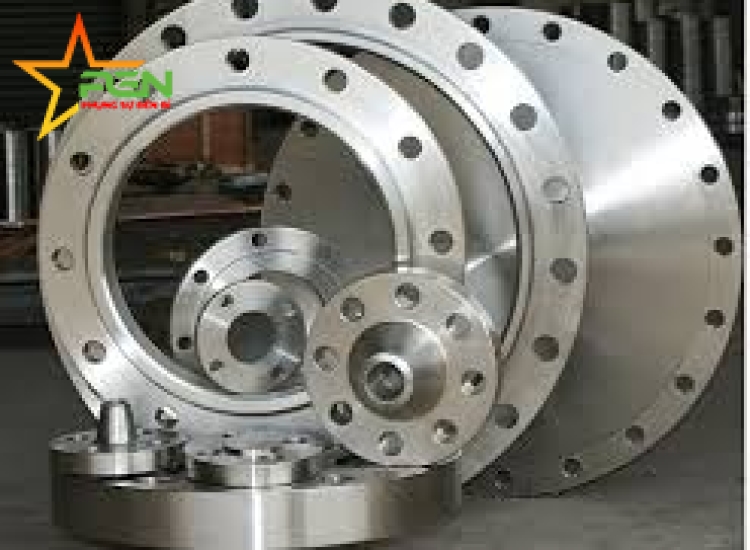

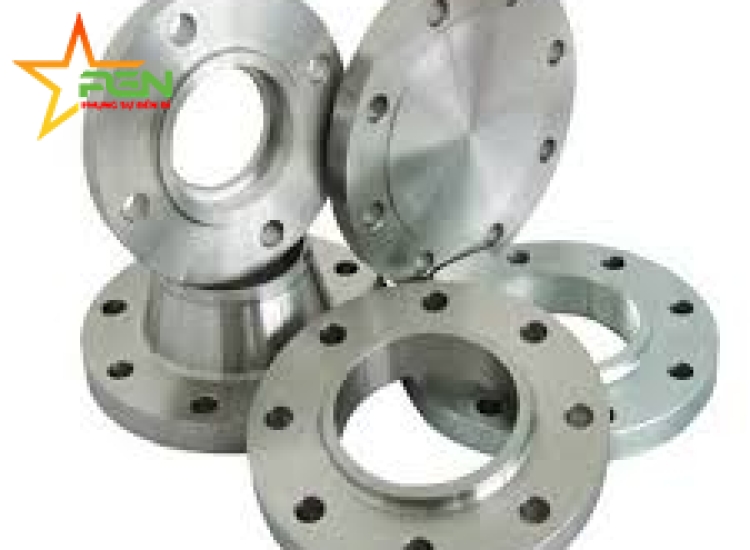

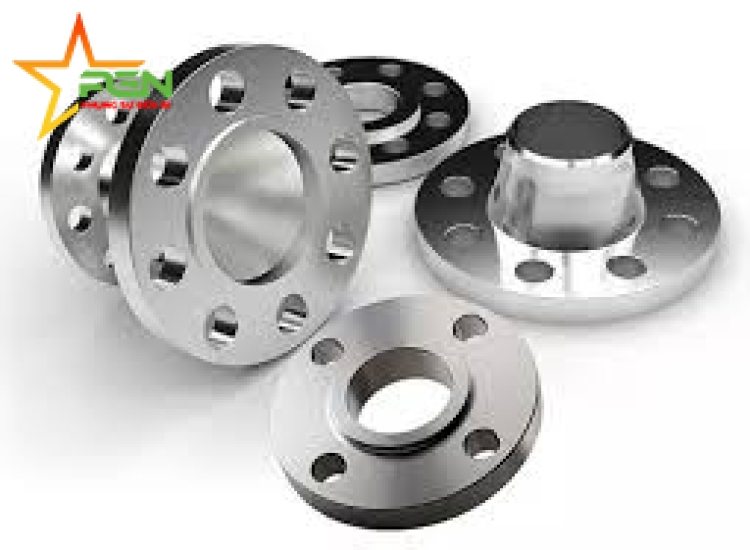

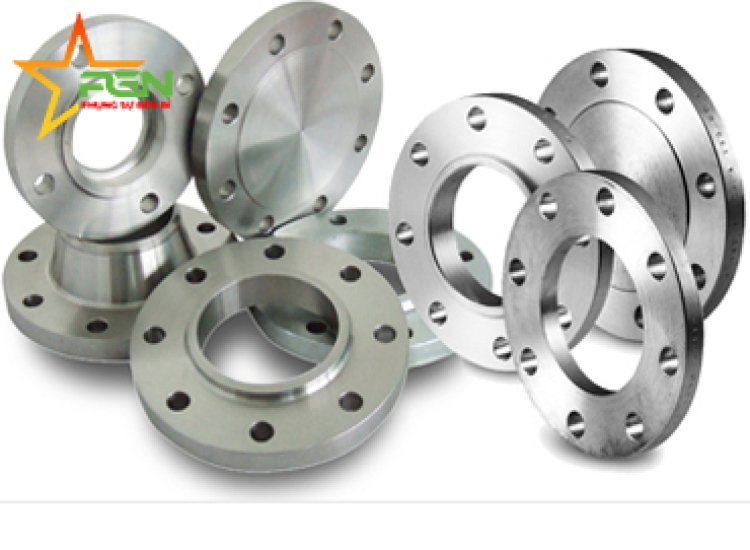

MẶT BÍCH INOX 304|316 HỆ JIS.
Còn hàng
PHỤ KIỆN ĐƯỜNG ỐNG
-
Liên hệ
-
288
Mặt bích là phụ kiện kết nối ống, máy bơm, van, và các phụ kiện đường ống khác với nhau thông qua mối liên kết bu lông trên thân để tạo thành một hệ thống đường ống dẫn công nghiệp. -Tiêu chuẩn JIS(viết tắt là Japan Industrial Standard) là một tiêu chuẩn của Nhật bản. Đây là bộ các tiêu chuẩn và hướng dẫn cụ thể được sử dụng trong các hoạt động công nghiệp của Nhật Bản. Quy trình tiêu chuẩn hóa được thiết lập bởi Ủy ban tiêu chuẩn công nghiệp Nhật Bản và được ban hành thông qua Liên đoàn Tiêu chuẩn Nhật Bản.
+Có thể gắn vào hai đầu của một đoạn ống bắt bằng bu long ở giữa là gasket.
+ Mặt bích có dạng hình tròn -Chức năng của mặt bích: Kết nối hai đường ống khác biệt nhau, phụ kiện đường ống, thiết bị trước mỗi cố định trên một mặt bích giữa hai mặt bích tiêu chuẩn.
XUẤT XỨ : VINPRO,VIỆT NAM,China,Hàn Quốc,Đài Loan,Malaysia
VẬT LIỆU: INOX 304/304L- 316/316L.
- Thông tin sản phẩm
- Ưu điểm
- Bình luận
JIS StANDARD - 5K BLFF |
||||||||
| Nominal Pipe Size | Outside Dia. (mm) | Dia. Of Bolt Circle (mm) | Dia. Of Holes (mm) | Number Of Holes | Thickness Min.(mm) | Approx Weight | ||
| D | C | h | t | (Kg) | ||||
| A | ||||||||
| 1/2" | 15 | 80 | 60 | 12 | 4 | 9 | 0,32 | |
| 3/4" | 20 | 85 | 65 | 12 | 4 | 10 | 0,41 | |
| 1" | 25 | 95 | 75 | 12 | 4 | 10 | 0,52 | |
| 1.1/4" | 32 | 115 | 90 | 15 | 4 | 12 | 0,91 | |
| 1.1/2" | 40 | 120 | 95 | 15 | 4 | 12 | 1 | |
| 2" | 50 | 130 | 105 | 15 | 4 | 14 | 1,38 | |
| 2.1/2" | 65 | 155 | 130 | 15 | 4 | 14 | 2 | |
| 3" | 80 | 180 | 145 | 19 | 4 | 14 | 2,67 | |
| 3.1/2" | 90 | 190 | 155 | 19 | 4 | 14 | 2,99 | |
| 4" | 100 | 200 | 165 | 19 | 8 | 16 | 3,66 | |
| 5" | 125 | 235 | 200 | 19 | 8 | 16 | 5,16 | |
| 6" | 150 | 265 | 230 | 19 | 8 | 18 | 7,47 | |
| 7" | 175 | 300 | 260 | 23 | 8 | 18 | 9,52 | |
| 8" | 200 | 320 | 280 | 23 | 8 | 20 | 12,1 | |
| 9" | 225 | 345 | 305 | 23 | 12 | 20 | 13,9 | |
| 10" | 250 | 385 | 345 | 23 | 12 | 22 | 19,2 | |
| 12" | 300 | 430 | 390 | 23 | 12 | 22 | 24,2 | |
| 14" | 350 | 480 | 435 | 25 | 12 | 24 | 33 | |
| 16" | 400 | 540 | 495 | 25 | 16 | 24 | 41,7 | |
| 18" | 450 | 605 | 555 | 25 | 16 | 24 | 52,7 | |
| 20" | 500 | 655 | 605 | 25 | 20 | 24 | 61,6 | |
| 22" | 550 | 720 | 665 | 27 | 20 | 26 | 80,8 | |
| 24" | 600 | 770 | 715 | 27 | 20 | 26 | 92,7 | |
| JIS StANDARD - 10K BLFF | ||||||||
| Nominal Pipe Size | Outside Dia. (mm) | Dia. Of Bolt Circle (mm) | Dia. Of Holes (mm) | Number Of Holes | Thickness Min.(mm) | Approx Weight | ||
| D | C | h | t | (Kg) | ||||
| A | ||||||||
| 1/2" | 15 | 95 | 70 | 15 | 4 | 12 | 0,6 | |
| 3/4" | 20 | 100 | 75 | 15 | 4 | 14 | 0,79 | |
| 1" | 25 | 125 | 90 | 19 | 4 | 14 | 1,22 | |
| 1.1/4" | 32 | 135 | 100 | 19 | 4 | 16 | 1,66 | |
| 1.1/2" | 40 | 140 | 105 | 19 | 4 | 16 | 1,79 | |
| 2" | 50 | 155 | 120 | 19 | 4 | 16 | 2,23 | |
| 2.1/2" | 65 | 175 | 140 | 19 | 4 | 18 | 3,24 | |
| 3" | 80 | 185 | 150 | 19 | 8 | 18 | 3,48 | |
| 3.1/2" | 90 | 195 | 160 | 19 | 8 | 18 | 3,9 | |
| 4" | 100 | 210 | 175 | 23 | 8 | 18 | 4,57 | |
| 5" | 125 | 250 | 210 | 23 | 8 | 20 | 7,18 | |
| 6" | 150 | 280 | 240 | 23 | 8 | 22 | 10,1 | |
| 7" | 175 | 305 | 265 | 23 | 12 | 22 | 11,8 | |
| 8" | 200 | 330 | 290 | 23 | 12 | 22 | 13,9 | |
| 9" | 225 | 350 | 310 | 23 | 12 | 22 | 15,8 | |
| 10" | 250 | 400 | 355 | 25 | 12 | 24 | 22,6 | |
| 12" | 300 | 445 | 400 | 25 | 16 | 24 | 27,8 | |
| 14" | 350 | 490 | 445 | 25 | 16 | 26 | 36,9 | |
| 16" | 400 | 560 | 510 | 27 | 16 | 28 | 52,1 | |
| 18" | 450 | 620 | 565 | 27 | 20 | 30 | 68,4 | |
| 20" | 500 | 675 | 620 | 27 | 20 | 30 | 81,6 | |
| 22" | 550 | 745 | 680 | 33 | 20 | 34 | 112 | |
| 24" | 600 | 795 | 730 | 33 | 24 | 36 | 134 | |
|
|||||||||||||||||||
| Nominal Pipe Size | Outside Dia. (mm) | Dia. Of Bolt Circle (mm) | Dia. Of Holes (mm) | Number Of Holes | Dia. Of Bore (mm) | Thickness Min.(mm) | Approx Weight | ||||||||||||
| D | C | h | do | t | (Kg) | ||||||||||||||
| A | |||||||||||||||||||
| 1/2" | 15 | 80 | 60 | 12 | 4 | 22,2 | 9 | 0,3 | |||||||||||
| 3/4" | 20 | 85 | 65 | 12 | 4 | 27,7 | 10 | 0,36 | |||||||||||
| 1" | 25 | 95 | 75 | 12 | 4 | 34,5 | 10 | 0,45 | |||||||||||
| 1.1/4" | 32 | 115 | 90 | 15 | 4 | 43,2 | 12 | 0,77 | |||||||||||
| 1.1/2" | 40 | 120 | 95 | 15 | 4 | 49,1 | 12 | 0,82 | |||||||||||
| 2" | 50 | 130 | 105 | 15 | 4 | 61,1 | 14 | 1,06 | |||||||||||
| 2.1/2" | 65 | 155 | 130 | 15 | 4 | 77,1 | 14 | 1,48 | |||||||||||
| 3" | 80 | 180 | 145 | 19 | 4 | 90 | 14x | 1,97 | |||||||||||
| 3.1/2" | 90 | 190 | 155 | 19 | 4 | 102,6 | 14 | 2,08 | |||||||||||
| 4" | 100 | 200 | 165 | 19 | 8 | 115,4 | 16 | 2,35 | |||||||||||
| 5" | 125 | 235 | 200 | 19 | 8 | 141,2 | 16 | 3,2 | |||||||||||
| 6" | 150 | 265 | 230 | 19 | 8 | 166,6 | 18 | 4,39 | |||||||||||
| 7" | 175 | 300 | 260 | 23 | 8 | 192,1 | 18 | 5,42 | |||||||||||
| 8" | 200 | 320 | 280 | 23 | 8 | 218 | 20 | 6,24 | |||||||||||
| 9" | 225 | 345 | 305 | 23 | 12 | 243,7 | 20 | 6,57 | |||||||||||
| 10" | 250 | 385 | 345 | 23 | 12 | 269,5 | 22 | 9,39 | |||||||||||
| 12" | 300 | 430 | 390 | 23 | 12 | 321 | 22 | 10,2 | |||||||||||
| 14" | 350 | 480 | 435 | 25 | 12 | 358,1 | 24 | 14 | |||||||||||
| 16" | 400 | 540 | 495 | 25 | 16 | 409 | 24 | 16,9 | |||||||||||
| 18" | 450 | 605 | 555 | 25 | 16 | 460 | 24 | 21,4 | |||||||||||
| 20" | 500 | 655 | 605 | 25 | 20 | 511 | 24 | 23 | |||||||||||
| 22" | 550 | 720 | 665 | 27 | 20 | 562 | 26 | 30,1 | |||||||||||
| 24" | 600 | 770 | 715 | 27 | 20 | 613 | 26 | 32,5 | |||||||||||
|
|||||||||||||||||||
| Nominal Pipe Size | Outside Dia. (mm) | Dia. Of Bolt Circle (mm) | Dia. Of Holes (mm) | Number Of Holes | Dia. Of Bore (mm) | Thickness Min.(mm) | Approx Weight | ||||||||||||
| D | C | h | do | t | (Kg) | ||||||||||||||
| A | |||||||||||||||||||
| 1/2" | 15 | 95 | 70 | 15 | 22,2 | 12 | 0,56 | ||||||||||||
| 3/4" | 20 | 100 | 75 | 15 | 4 | 27,7 | 14 | 0,72 | |||||||||||
| 1" | 25 | 125 | 90 | 19 | 4 | 34,5 | 14 | 1,12 | |||||||||||
| 1.1/4" | 32 | 135 | 100 | 19 | 4 | 43,2 | 16 | 1,47 | |||||||||||
| 1.1/2" | 40 | 140 | 105 | 19 | 4 | 49,1 | 16 | 1,55 | |||||||||||
| 2" | 50 | 155 | 120 | 19 | 4 | 61,1 | 16 | 1,86 | |||||||||||
| 2.1/2" | 65 | 175 | 140 | 19 | 4 | 77,1 | 18 | 2,58 | |||||||||||
| 3" | 80 | 185 | 150 | 19 | 8 | 90 | 18 | 2,58 | |||||||||||
| 3.1/2" | 90 | 195 | 160 | 19 | 8 | 102,6 | 18 | 2,73 | |||||||||||
| 4" | 100 | 210 | 175 | 23 | 8 | 115,4 | 18 | 3,10 | |||||||||||
| 5" | 125 | 250 | 210 | 23 | 8 | 141,2 | 20 | 4,73 | |||||||||||
| 6" | 150 | 280 | 240 | 23 | 8 | 166,6 | 22 | 6,30 | |||||||||||
| 7" | 175 | 305 | 265 | 23 | 12 | 192,1 | 22 | 6,75 | |||||||||||
| 8" | 200 | 330 | 290 | 23 | 12 | 218 | 22 | 7,46 | |||||||||||
| 9" | 225 | 350 | 310 | 23 | 12 | 243,7 | 22 | 7,70 | |||||||||||
| 10" | 250 | 400 | 355 | 25 | 12 | 269,5 | 24 | 11,8 | |||||||||||
| 12" | 300 | 445 | 400 | 25 | 16 | 321 | 24 | 12,6 | |||||||||||
| 14" | 350 | 490 | 445 | 25 | 16 | 358,1 | 26 | 16,3 | |||||||||||
| 16" | 400 | 560 | 510 | 27 | 16 | 409 | 28 | 23,2 | |||||||||||
| 18" | 450 | 620 | 565 | 27 | 20 | 460 | 30 | 29,3 | |||||||||||
| 20" | 500 | 675 | 620 | 27 | 20 | 511 | 30 | 33,3 | |||||||||||
| 22" | 550 | 745 | 680 | 33 | 20 | 562 | 32 | 42,9 | |||||||||||
| 24" | 600 | 795 | 730 | 33 | 24 | 613 | 32 | 45,4 | |||||||||||
| JIS StANDARD - 5K BLFF | ||||||||
| Nominal Pipe Size | Outside Dia. (mm) | Dia. Of Bolt Circle (mm) | Dia. Of Holes (mm) | Number Of Holes | Thickness Min.(mm) | Approx Weight | ||
| D | C | h | t | (Kg) | ||||
| A | ||||||||
| 1/2" | 15 | 80 | 60 | 12 | 4 | 9 | 0,32 | |
| 3/4" | 20 | 85 | 65 | 12 | 4 | 10 | 0,41 | |
| 1" | 25 | 95 | 75 | 12 | 4 | 10 | 0,52 | |
| 1.1/4" | 32 | 115 | 90 | 15 | 4 | 12 | 0,91 | |
| 1.1/2" | 40 | 120 | 95 | 15 | 4 | 12 | 1 | |
| 2" | 50 | 130 | 105 | 15 | 4 | 14 | 1,38 | |
| 2.1/2" | 65 | 155 | 130 | 15 | 4 | 14 | 2 | |
| 3" | 80 | 180 | 145 | 19 | 4 | 14 | 2,67 | |
| 3.1/2" | 90 | 190 | 155 | 19 | 4 | 14 | 2,99 | |
| 4" | 100 | 200 | 165 | 19 | 8 | 16 | 3,66 | |
| 5" | 125 | 235 | 200 | 19 | 8 | 16 | 5,16 | |
| 6" | 150 | 265 | 230 | 19 | 8 | 18 | 7,47 | |
| 7" | 175 | 300 | 260 | 23 | 8 | 18 | 9,52 | |
| 8" | 200 | 320 | 280 | 23 | 8 | 20 | 12,1 | |
| 9" | 225 | 345 | 305 | 23 | 12 | 20 | 13,9 | |
| 10" | 250 | 385 | 345 | 23 | 12 | 22 | 19,2 | |
| 12" | 300 | 430 | 390 | 23 | 12 | 22 | 24,2 | |
| 14" | 350 | 480 | 435 | 25 | 12 | 24 | 33 | |
| 16" | 400 | 540 | 495 | 25 | 16 | 24 | 41,7 | |
| 18" | 450 | 605 | 555 | 25 | 16 | 24 | 52,7 | |
| 20" | 500 | 655 | 605 | 25 | 20 | 24 | 61,6 | |
| 22" | 550 | 720 | 665 | 27 | 20 | 26 | 80,8 | |
| 24" | 600 | 770 | 715 | 27 | 20 | 26 | 92,7 | |
| JIS StANDARD - 10K BLFF | ||||||||
| Nominal Pipe Size | Outside Dia. (mm) | Dia. Of Bolt Circle (mm) | Dia. Of Holes (mm) | Number Of Holes | Thickness Min.(mm) | Approx Weight | ||
| D | C | h | t | (Kg) | ||||
| A | ||||||||
| 1/2" | 15 | 95 | 70 | 15 | 4 | 12 | 0,6 | |
| 3/4" | 20 | 100 | 75 | 15 | 4 | 14 | 0,79 | |
| 1" | 25 | 125 | 90 | 19 | 4 | 14 | 1,22 | |
| 1.1/4" | 32 | 135 | 100 | 19 | 4 | 16 | 1,66 | |
| 1.1/2" | 40 | 140 | 105 | 19 | 4 | 16 | 1,79 | |
| 2" | 50 | 155 | 120 | 19 | 4 | 16 | 2,23 | |
| 2.1/2" | 65 | 175 | 140 | 19 | 4 | 18 | 3,24 | |
| 3" | 80 | 185 | 150 | 19 | 8 | 18 | 3,48 | |
| 3.1/2" | 90 | 195 | 160 | 19 | 8 | 18 | 3,9 | |
| 4" | 100 | 210 | 175 | 23 | 8 | 18 | 4,57 | |
| 5" | 125 | 250 | 210 | 23 | 8 | 20 | 7,18 | |
| 6" | 150 | 280 | 240 | 23 | 8 | 22 | 10,1 | |
| 7" | 175 | 305 | 265 | 23 | 12 | 22 | 11,8 | |
| 8" | 200 | 330 | 290 | 23 | 12 | 22 | 13,9 | |
| 9" | 225 | 350 | 310 | 23 | 12 | 22 | 15,8 | |
| 10" | 250 | 400 | 355 | 25 | 12 | 24 | 22,6 | |
| 12" | 300 | 445 | 400 | 25 | 16 | 24 | 27,8 | |
| 14" | 350 | 490 | 445 | 25 | 16 | 26 | 36,9 | |
| 16" | 400 | 560 | 510 | 27 | 16 | 28 | 52,1 | |
| 18" | 450 | 620 | 565 | 27 | 20 | 30 | 68,4 | |
| 20" | 500 | 675 | 620 | 27 | 20 | 30 | 81,6 | |
| 22" | 550 | 745 | 680 | 33 | 20 | 34 | 112 | |
| 24" | 600 | 795 | 730 | 33 | 24 | 36 | 134 | |
