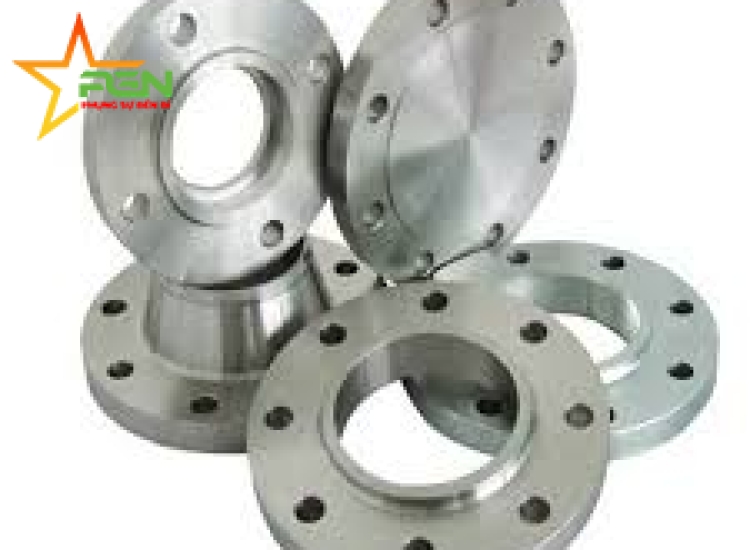

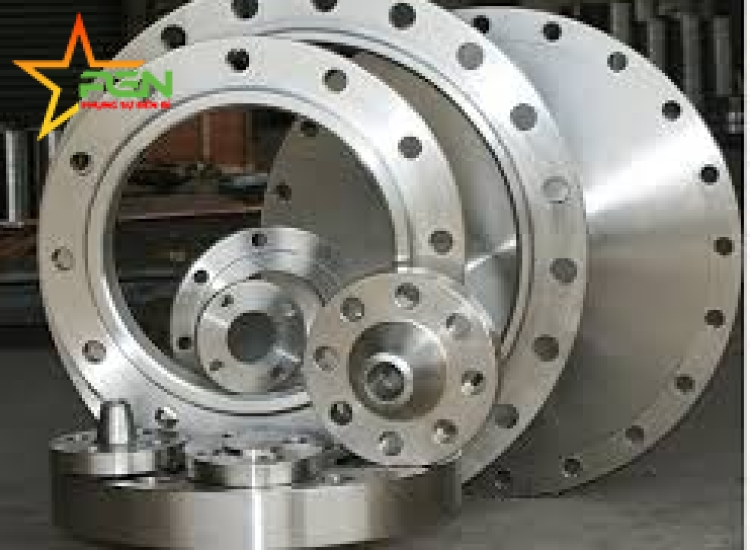

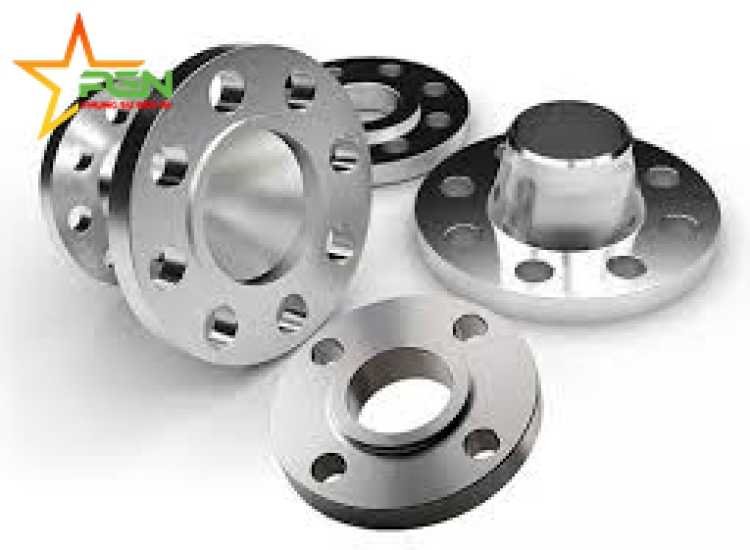

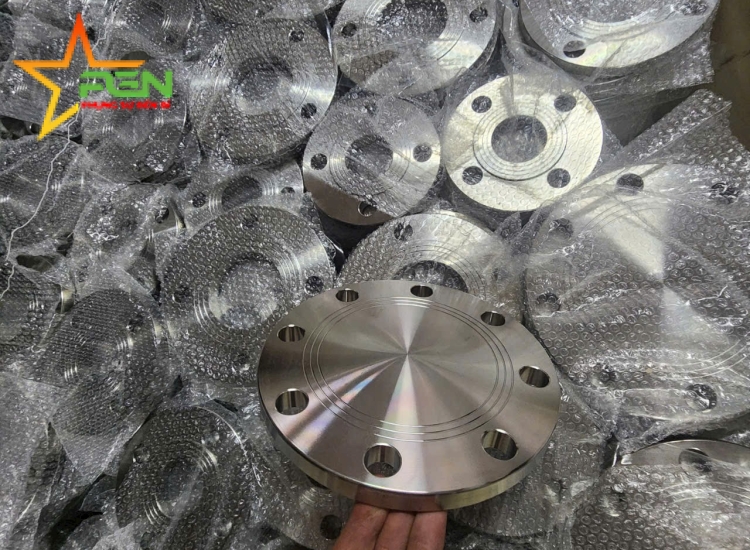

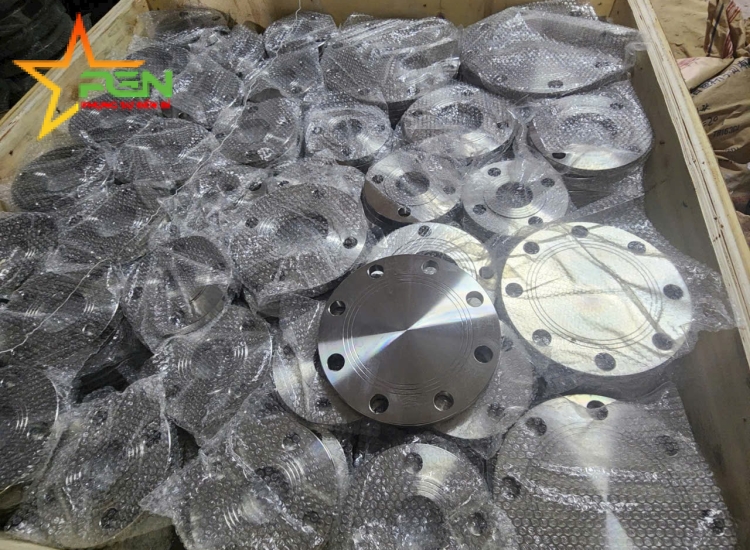

MẶT BÍCH INOX 304|316 HỆ BS4504

MẶT BÍCH INOX 304|316 HỆ BS4504 MẶT BÍCH INOX 304|316 HỆ BS4504 MẶT BÍCH INOX 304|316 HỆ BS4504 MẶT BÍCH INOX 304|316 HỆ BS4504 MẶT BÍCH INOX 304|316 HỆ BS4504 MẶT BÍCH INOX 304|316 HỆ BS4504 MẶT BÍCH INOX 304|316 HỆ BS4504

MẶT BÍCH INOX 304|316 HỆ BS4504

Còn hàng

PHỤ KIỆN ĐƯỜNG ỐNG INOX 304/316 - VÊ INOX|CÂY ĐẶC(LÁP)|U INOX |304/316

  • Liên hệ

    • Mặt bích là phụ kiện kết nối ống, máy bơm, van, và các phụ kiện đường ống khác với nhau thông qua mối liên kết bu lông trên thân để tạo thành một hệ thống đường ống dẫn công nghiệp. -Tiêu chuẩn BS4504 là mặt bích theo chuẩn của Anh Quốc (hay Châu Âu). +Có thể gắn vào hai đầu của một đoạn ống bắt bằng bu long ở giữa là gasket. + Mặt bích có dạng hình tròn -Chức năng của mặt bích: Kết nối hai đường ống khác biệt nhau, phụ kiện đường ống, thiết bị trước mỗi cố định trên một mặt bích.
    Chất liệu: Inox 304/316
    Xuất xứ: Việt Nam/Đài Loan,Trung quốc,Hàn Quốc,Malaysia

    Gọi ngay: 0933 196 837
  • 189
  • Thông tin sản phẩm
  • Ưu điểm
  • Bình luận



BS 4504 StANDARD - PN25 - 101 PLRF



Nominal Pipe Size Outside dia (mm) Dia. Of bolt circle (mm) Dia. Of hole (mm) Number Of Holes Dia. Of bore (mm) Thickness min. (mm) Dia. Of raised face (mm) Height of raised face
  D C h   do t G (mm)
f
15 95 65 14 4 22 14 45 2
20 105 75 14 4 27 16 58 2
25 115 85 14 4 34,5 16 68 2
32 140 100 18 4 43,5 18 78 3
40 150 110 18 4 49,5 18 88 3
50 165 125 18 4 61,5 20 102 3
65 185 145 18 4 77,5 22 122 3
80 200 160 18 8 90,5 24 138 3
100 235 190 22 8 116 26 162 3
125 270 220 26 8 141,5 28 188 3
150 300 250 26 8 170,5 30 218 3
200 360 310 26 12 221,5 32 278 3
250 425 370 30 12 276,5 35 335 4
300 485 430 30 12 327,5 38 395 4
350 555 490 33 16 359,5 42 450 4
400 620 550 36 16 411 46 505 4
450 670 600 36 20 462 50 555 4
500 730 660 36 20 513,5 56 615 5
600 845 770 39 20 616,5 68 720 5





BS 4504 StANDARD - PN40 - 101 PLRF

Nominal Pipe Size Outside dia (mm) Dia. Of bolt circle (mm) Dia. Of hole (mm) Number Of Holes Dia. Of bore (mm) Thickness min. (mm) Dia. Of raised face (mm) Height of raised face (mm)
  D C h   do t G f
15 95 65 14 4 22 14 45 2
20 105 75 14 4 27 16 58 2
25 115 85 14 4 34,5 16 68 2
32 140 100 18 4 43,5 18 78 3
40 150 110 18 4 49,5 18 88 3
50 165 125 18 4 61,5 20 102 3
65 185 145 18 8 77,5 22 122 3
80 200 160 18 8 90,5 24 138 3
100 235 190 22 8 116 26 162 3
125 270 220 26 8 141,5 28 188 3
150 300 250 26 8 170,5 30 218 3
200 375 320 30 12 221,5 36 285 3
250 450 385 33 12 276,5 42 345 4
300 515 450 33 16 327,5 48 410 4
350 580 510 36 16 359,5 54 465 4
400 660 585 39 16 411 60 535 4
450 685 610 39 20 462 66 560 4
500 755 670 42 20 513,5 72 615 5
600 890 795 48 20 616,5 84 735 5



BS 4504 StANDARD - PN10 - 101 PLRF
Nominal Pipe Size Outside dia (mm) Dia. Of bolt circle (mm) Dia. Of hole (mm) Number Of Holes Dia. Of bore (mm) Thickness min. (mm) Dia. Of raised face (mm) Height of raised face (mm)
  D C h   do t G f
15 95 65 14 4 22 14 45 2
20 105 75 14 4 27 16 58 2
25 115 85 14 4 34,5 16 68 2
32 140 100 18 4 43,5 18 78 2
40 150 110 18 4 49,5 18 88 3
50 165 125 18 4 61,5 20 102 3
65 185 145 18 4 77,5 20 122 3
80 200 160 18 8 90,5 20 138 3
100 220 180 18 8 116 22 162 3
125 250 210 18 8 141,5 22 188 3
150 285 240 22 8 170,5 24 212 3
200 340 295 22 8 221,5 24 268 3
250 395 350 22 12 276,5 26 320 3
300 445 400 22 12 327,5 26 370 4
350 505 460 22 16 359,5 28 430 4
400 565 515 26 16 411 32 482 4
450 615 565 26 20 462 36 532 4
500 670 620 26 20 513,5 38 585 4
600 780 725 30 20 616,5 42 685 5


BS 4504 StANDARD - PN16 - 101 PLRF

Nominal Pipe Size Outside dia (mm) Dia. Of bolt circle (mm) Dia. Of hole (mm) Number Of Holes Dia. Of bore (mm) Thickness min. (mm) Dia. Of raised face (mm) Height of raised face (mm)
  D C h   do t G f
15 95 65 14 4 22 14 45 2
20 105 75 14 4 27 16 58 2
25 115 85 14 4 34,5 16 68 2
32 140 100 18 4 43,5 18 78 2
40 150 110 18 4 49,5 18 88 3
50 165 125 18 4 61,5 20 102 3
65 185 145 18 4 77,5 20 122 3
80 200 160 18 8 90,5 22 138 3
100 220 180 18 8 116 22 162 3
125 250 210 18 8 141,5 24 188 3
150 285 240 22 8 170,5 26 212 3
200 340 295 22 12 221,5 29 268 3
250 405 355 26 12 276,5 32 320 3
300 460 410 26 12 327,5 35 378 4
350 520 470 26 16 359,5 38 438 4
400 580 525 30 16 411 42 490 4
450 640 585 30 20 462 46 550 4
500 715 650 33 20 513,5 52 610 4
600 840 770 36 20 616,5 60 725

5





EN 1902-1 StANDARD – PN10 PLFF


Rated Diameter Pipe Flange Screws Weight (7,85 Kg/dm3)
    d1 k D b d2 Thread Bolt holes Kg
15 21,3 22,0 55 80 12 11 M10 4 0,401
20 26,9 27,5 65 90 14 11 M10 4 0,590
25 33,7 34,5 75 100 14 11 M10 4 0,716
32 42,4 43,5 90 120 16 14 M12 4 1.153
40 48,3 49,5 100 130 16 14 M12 4 1.344
50 60,3 61,5 110 140 16 14 M12 4 1.478
65 76,1 77,5 130 160 16 14 M12 4 1.850
80 88,9 90,5 150 190 18 18 M16 4 2.944
100 114,3 116,0 170 210 18 18 M16 4 3.247
125 139,7 141,5 200 240 20 18 M16 8 4.301
150 168,3 170,5 225 265 20 18 M16 8 4.741
200 219,1 221,5 295 340 24 22 M20 8 9.244
250 273,0 276,5 350 395 26 22 M20 12 11.788
300 323,9 327,5 400 445 26 22 M20 12 13.578
350 355,6 359,5 460 505 30 22 M20 16 21.766
400 406,4 411,0 515 565 32 26 M24 16 27.436
450 457,2 462,0 565 615 36 26 M24 20 33.470
500 508,0 513,5 620 670 38 26 M24 20 40.103
600 610,0 616,5 725 780 42 30 M27 20 54.297
700 711,0 714,2 840 895 50 30 M27 24 82.777
800 813,0 815,8 950 1015 56 33 M30 24 116.534
900 914,0 917,4 1050 1115 62 33 M30 28 141.425
1000 1016,0 1019,0 1160 1230 70 36 M33 28 188.561
1200 1219,0 1224,0 1380 1455 83 39 M36 32 290.884

EN 1902-1 StANDARD – PN16 PLFF

Rated Diameter Pipe Flange Screws Weight (7,85 Kg/dm3)
    d1 k D b d2 Thread Bolt holes Kg
10 17,2 18,0 60 90 14 14 M12 4 0,602
15 21,3 22,0 65 95 14 14 M12 4 0,668
20 26,9 27,5 75 105 16 14 M12 4 0,933
25 33,7 34,5 85 115 16 14 M12 4 1.106
32 42,4 43,5 100 140 18 18 M16 4 1.816
40 48,3 49,5 110 150 18 18 M16 4 2.075
50 60,3 61,5 125 165 20 18 M16 4 2.723
65 76,1 77,5 145 185 20 18 M16 4 3.310
80 88,9 90,5 160 200 20 18 M16 8 3.592
100 114,3 116,0 180 220 22 18 M16 8 4.375
125 139,7 141,5 210 250 22 18 M16 8 5.394
150 168,3 170,5 240 285 24 22 M20 8 7.123
200 219,1 221,5 295 340 26 22 M20 12 9.705
250 273,0 276,5 355 405 29 26 M24 12 14.164
300 323,9 327,5 410 460 32 26 M24 12 18.928
350 355,6 359,0 470 520 35 26 M24 16 28.118
400 406,4 411,0 525 580 38 30 M27 16 35.754
450 457,0 462,0 585 640 42 30 M27 20 45.992
500 508,0 513,5 650 715 46 33 M30 20 63.832
600 610,0 616,5 770 840 55 36 M33 20 101.285
700 711,0 714,2 840 910 63 36 M33 24 111.103
800 813,0 815,8 950 1025 74 39 M36 24 158.555
900 914,0 917,4 1050 1125 82 39 M36 28 192.239
1000 1016,0 1019,0 1170 1255 90 42 M39 28 269.554



Download file
