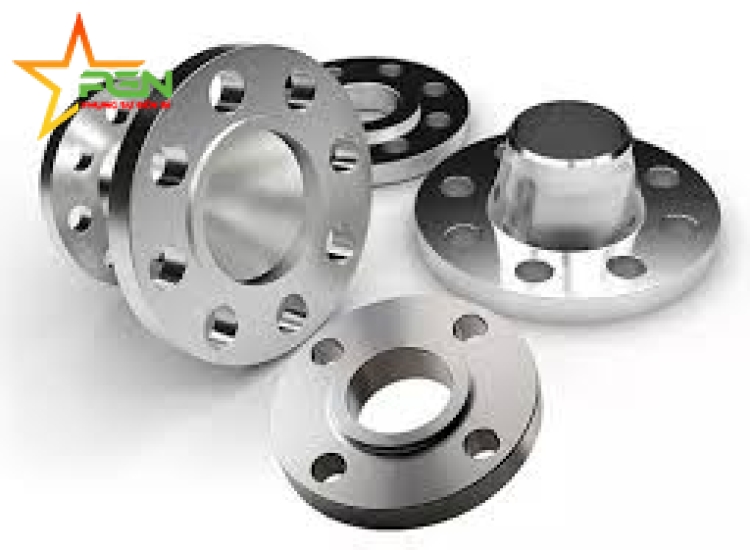

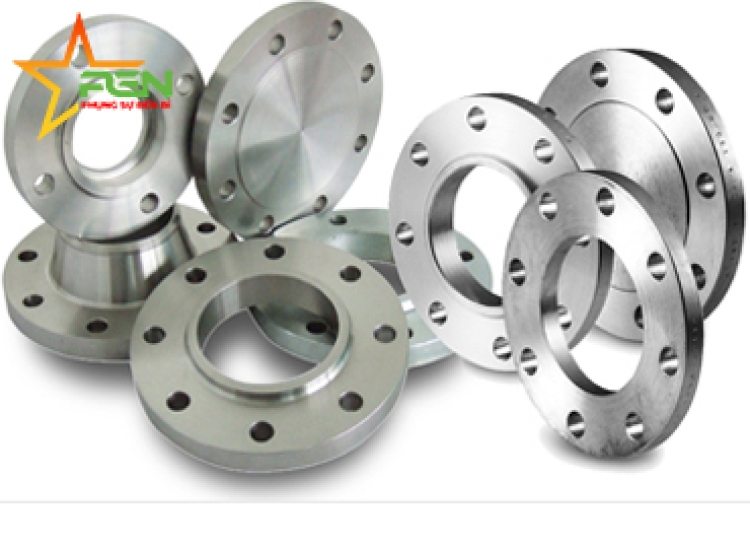

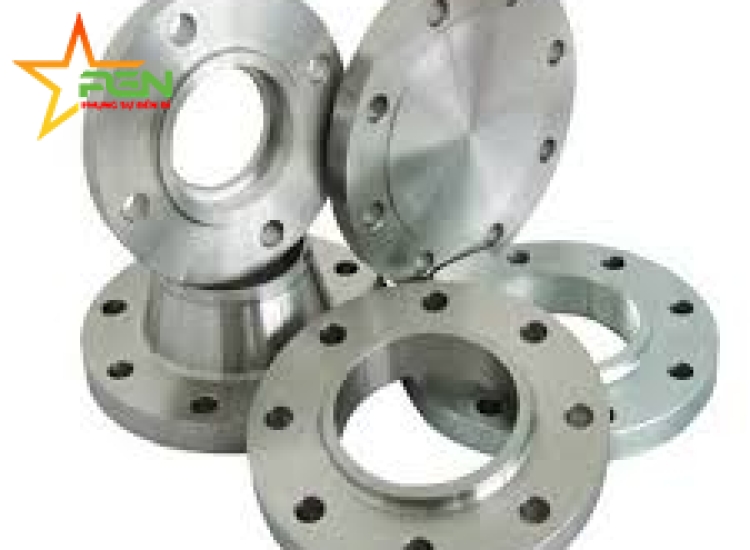

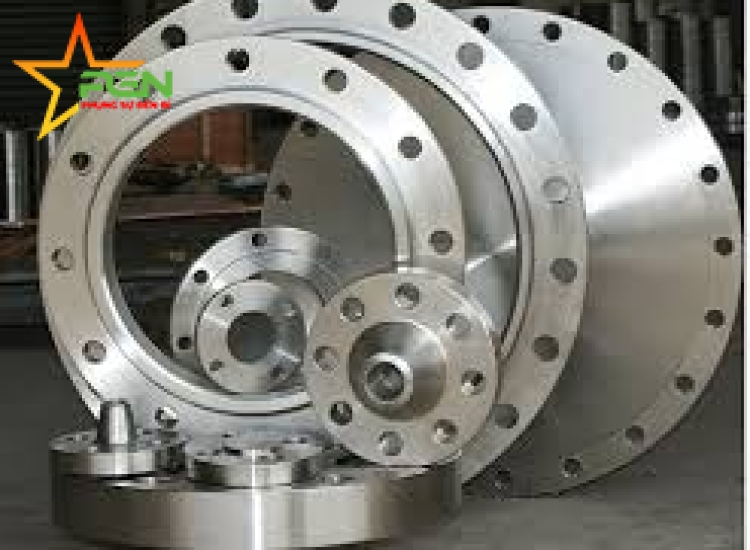

MẶT BÍCH 304|316 HỆ ANSI.
Còn hàng
PHỤ KIỆN ĐƯỜNG ỐNG INOX 304/316 - VÊ INOX|CÂY ĐẶC(LÁP)|U INOX |304/316
-
Liên hệ
-
191
Mặt bích là phụ kiện kết nối ống, máy bơm, van, và các phụ kiện đường ống khác với nhau thông qua mối liên kết bu lông trên thân để tạo thành một hệ thống đường ống dẫn công nghiệp. Tiêu chuẩn ANSI(viết tắt từ American National Standards Institute) có nghĩa là viện tiêu chuẩn quốc gia Hoa Kì. Tiêu chuẩn mặt bích ANSI ra đời với mục đich nhằm quản trị và điều phối sự tiêu chuẩn hoá một cách tự giác và hợp thức các hệ thống quy ước.
XUẤT XỨ : VIỆT NAM,China,Hàn Quốc,Đài Loan,Malaysia
VẬT LIỆU: INOX 304/304L- 316/316L.
Gọi ngay: 0933 196 837
- Thông tin sản phẩm
- Ưu điểm
- Bình luận
ANSI/AStM StANDARD - 150#SORF |
|||||||||||||||||||||||||||||||||||||
| Nominal Pipe Size | Outside Dia. (mm) | Dia. Of Bolt (mm) | Thickness Min(mm) | Length Thru Hub (mm) | Dia. At base of hub (mm) | Dia. Of raiced face (mm) | Number Of Holes | Dia. Of Holes (mm) | Dia. Of bolt circle (mm) |
Height Of Raised Face(Mm) | Approx Weight(kg) | ||||||||||||||||||||||||||
| D | do | t | H | M | G | h | c | f | |||||||||||||||||||||||||||||
| 1/2" | 88,9 | 22,4 | 11,2 | 15,7 | 30,2 | 35,1 | 4 | 15,7 | 60,5 | 1,6 | 0,4 |  |
|||||||||||||||||||||||||
| 3/4" | 98,6 | 27,7 | 12,7 | 15,7 | 38,1 | 42,9 | 4 | 15,7 | 69,9 | 1,6 | 0,6 | ||||||||||||||||||||||||||
| 1" | 108 | 34,5 | 14,2 | 17,5 | 49,3 | 50,8 | 4 | 15,7 | 79,2 | 1,6 | 0,8 | ||||||||||||||||||||||||||
| 1.1/4" | 117,3 | 43,2 | 15,7 | 20,6 | 58,7 | 63,5 | 4 | 15,7 | 88,9 | 1,6 | 1 | ||||||||||||||||||||||||||
| 1.1/2" | 127 | 49,5 | 17,5 | 22,4 | 65 | 73,2 | 4 | 15,7 | 98,6 | 1,6 | 1,4 | ||||||||||||||||||||||||||
| 2" | 152,4 | 62 | 19,1 | 25,4 | 77,7 | 91,9 | 4 | 19,1 | 120,7 | 1,6 | 2,1 | ||||||||||||||||||||||||||
| 2.1/2" | 177,8 | 74,7 | 22,4 | 28,4 | 90,4 | 104,6 | 4 | 19,1 | 139,7 | 1,6 | 3,3 | ||||||||||||||||||||||||||
| 3" | 190,5 | 90,7 | 23,9 | 30,2 | 108 | 127 | 4 | 19,1 | 152,4 | 1,6 | 3,9 | ||||||||||||||||||||||||||
| 3.1/2" | 215,9 | 103,4 | 23,9 | 31,8 | 122,2 | 139,7 | 8 | 19,1 | 177,8 | 1,6 | 4,9 | ||||||||||||||||||||||||||
| 4" | 228,6 | 116,1 | 23,9 | 33,3 | 134,9 | 157,2 | 8 | 19,1 | 190,5 | 1,6 | 5,4 | ||||||||||||||||||||||||||
| 5" | 254 | 143,8 | 23,9 | 36,6 | 163,6 | 185,7 | 8 | 22,4 | 215,9 | 1,6 | 6,1 | ||||||||||||||||||||||||||
| 6" | 279,4 | 170,7 | 25,4 | 39,6 | 192 | 215,9 | 8 | 22,4 | 241,3 | 1,6 | 7,5 | ||||||||||||||||||||||||||
| 8" | 342,9 | 221,5 | 28,4 | 44,5 | 246,1 | 269,7 | 8 | 22,4 | 298,5 | 1,6 | 12,1 | ||||||||||||||||||||||||||
| 10" | 406,4 | 276,4 | 30,2 | 49,3 | 304,8 | 323,9 | 12 | 25,4 | 362 | 1,6 | 17,6 | ||||||||||||||||||||||||||
| 12" | 482,6 | 327,2 | 31,8 | 55,6 | 365,3 | 381,3 | 12 | 25,4 | 431,8 | 1,6 | 27 | ||||||||||||||||||||||||||
| 14" | 533,4 | 359,2 | 35,1 | 57,2 | 400,1 | 412,8 | 12 | 28,4 | 476,2 | 1,6 | 35 | ||||||||||||||||||||||||||
| 16" | 596,9 | 410,5 | 36,6 | 63,5 | 457,2 | 469,9 | 16 | 28,4 | 539,8 | 1,6 | 45 | ||||||||||||||||||||||||||
| 18" | 635 | 461,8 | 39,6 | 68,3 | 505 | 533,4 | 16 | 31,8 | 577,9 | 1,6 | 49 | ||||||||||||||||||||||||||
| 20" | 698,5 | 513,1 | 42,9 | 73,2 | 558,8 | 584,2 | 20 | 31,8 | 635 | 1,6 | 62 | ||||||||||||||||||||||||||
| 22" | 749,3 | 564,4 | 46 | 79,4 | 609,6 | 641,2 | 20 | 35,1 | 692,1 | 1,6 | 85 | ||||||||||||||||||||||||||
| 24" | 812,8 | 616 | 47,8 | 82,6 | 663,4 | 692,2 | 20 | 35,1 | 749,3 | 1,6 | 87 | ||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||
| Nominal Pipe Size | Outside Dia. (mm) | Thickness min (mm) | Dia. Of Bolt Circle (mm) | Number Of Holes | Dia. Of Holes (mm) | Dia. Of bolt circle (mm) | Height of raised face (mm) | Approx Weight (Kg) | |||||||||||||||||||||||||||||
| D | t | G | h | c | f | ||||||||||||||||||||||||||||||||
| 1/2" | 88,9 | 11,2 | 35,1 | 4 | 15,7 | 60,5 | 1,6 | 0,5 | |||||||||||||||||||||||||||||
| 3/4" | 98,6 | 12,7 | 42,9 | 4 | 15,7 | 69,9 | 1,6 | 0,7 | |||||||||||||||||||||||||||||
| 1" | 108 | 14,2 | 50,8 | 4 | 15,7 | 79,2 | 1,6 | 0,9 | |||||||||||||||||||||||||||||
| 1.1/4" | 117,3 | 15,7 | 63,5 | 4 | 15,7 | 88,9 | 1,6 | 1,2 | |||||||||||||||||||||||||||||
| 1.1/2" | 127 | 17,5 | 73,2 | 4 | 15,7 | 98,6 | 1,6 | 1,6 | |||||||||||||||||||||||||||||
| 2" | 152,4 | 19,1 | 91,9 | 4 | 19,1 | 120,7 | 1,6 | 2,5 | |||||||||||||||||||||||||||||
| 2.1/2" | 177,8 | 22,4 | 104,6 | 4 | 19,1 | 139,7 | 1,6 | 4 | |||||||||||||||||||||||||||||
| 3" | 190,5 | 23,9 | 127 | 4 | 19,1 | 152,4 | 1,6 | 4,9 | |||||||||||||||||||||||||||||
| 3.1/2" | 215,9 | 23,9 | 139,7 | 8 | 19,1 | 177,8 | 1,6 | 6,2 | |||||||||||||||||||||||||||||
| 4" | 228,6 | 23,9 | 157,2 | 8 | 19,1 | 190,5 | 1,6 | 7 | |||||||||||||||||||||||||||||
| 5" | 254 | 23,9 | 185,7 | 8 | 22,4 | 215,9 | 1,6 | 8,7 | |||||||||||||||||||||||||||||
| 6" | 279,4 | 25,4 | 215,9 | 8 | 22,4 | 241,3 | 1,6 | 11,3 | |||||||||||||||||||||||||||||
| 8" | 342,9 | 28,4 | 269,7 | 8 | 22,4 | 298,5 | 1,6 | 20 | |||||||||||||||||||||||||||||
| 10" | 406,4 | 30,2 | 323,9 | 12 | 25,4 | 362 | 1,6 | 29 | |||||||||||||||||||||||||||||
| 12" | 482,6 | 31,8 | 381 | 12 | 25,4 | 431,8 | 1,6 | 44 | |||||||||||||||||||||||||||||
| 14" | 533,4 | 35,1 | 412,8 | 12 | 28,4 | 476,2 | 1,6 | 59 | |||||||||||||||||||||||||||||
| 16" | 596,9 | 36,6 | 469,9 | 16 | 28,4 | 539,7 | 1,6 | 76 | |||||||||||||||||||||||||||||
| 18" | 635 | 39,6 | 533,4 | 16 | 31,8 | 577,8 | 1,6 | 94 | |||||||||||||||||||||||||||||
| 20" | 698,5 | 42,9 | 584,2 | 20 | 31,8 | 635 | 1,6 | 122 | |||||||||||||||||||||||||||||
| 22" | 749,3 | 46 | 641,2 | 20 | 35,1 | 692,1 | 1,6 | 161 | |||||||||||||||||||||||||||||
| 24" | 812,8 | 47,8 | 692,2 | 20 | 35,1 | 749,3 | 1,6 | 185 | |||||||||||||||||||||||||||||
