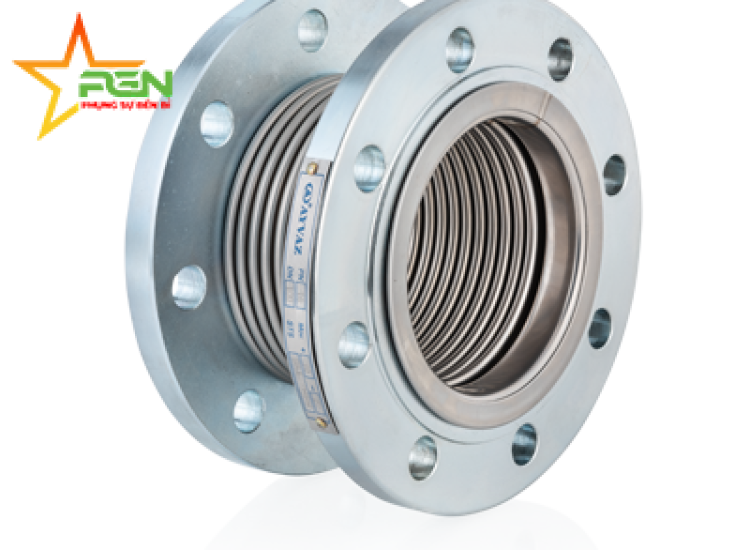

KHỚP NỐI GIÃN NỞ TRỤC, AXIAL EXPANSION JOINTS
Còn hàng
PHỤ KIỆN ĐƯỜNG ỐNG
-
Liên hệ
-
44
♦Khớp nối giãn nở bằng kim loại Ayvaz được thiết kế và chế tạo bằng công nghệ CAD và kỹ thuật sản xuất tiên tiến nhất. Các lĩnh vực sử dụng chính của khớp nối giãn nở là ứng dụng trong đường ống. Các khớp nối giãn nở của chúng tôi được sử dụng liên tục để đáp ứng nhu cầu của ngành công nghiệp.
Khớp nối giãn nở trục được thiết kế để hấp thụ các chuyển động theo trục của đường ống. Chúng được lắp đặt trong đường ống, theo chiều chuyển động. Mỗi đầu của hệ thống cần có một điểm neo để chịu lực áp suất và nén các bầu. Cần có các hướng dẫn căn chỉnh ống đúng cách.
♦Thông số:
►Model: MKDF-30
►Vật liệu: SS321
►Giới hạn co giãn: -20/+10mm
►Áp suất: 16bar
►Nhiệt độ: -10/+300oC
►Kết nối: Bích
►Vật liệu bích: Thép carbon St. 37.2
►Xuất xứ: Ayvaz/Turkey
- Thông tin sản phẩm
- Ưu điểm
- File sản phẩm
- Bình luận
Khớp nối giãn nở trục
♦Khớp nối giãn nở bằng kim loại Ayvaz được thiết kế và chế tạo bằng công nghệ CAD và kỹ thuật sản xuất tiên tiến nhất. Các lĩnh vực sử dụng chính của khớp nối giãn nở là ứng dụng trong đường ống. Các khớp nối giãn nở của chúng tôi được sử dụng liên tục để đáp ứng nhu cầu của ngành công nghiệp.
Khớp nối giãn nở trục được thiết kế để hấp thụ các chuyển động theo trục của đường ống. Chúng được lắp đặt trong đường ống, theo chiều chuyển động. Mỗi đầu của hệ thống cần có một điểm neo để chịu lực áp suất và nén các bầu. Cần có các hướng dẫn căn chỉnh ống đúng cách.
♦NÉN TRỤC
Sự rút ngắn kích thước của khớp nối giãn nở dọc theo trục dài của nó. Nén trục còn được gọi là chuyển động trục, di chuyển ngang hoặc nén.
♦KÉO DÀI TRỤC
Sự kéo dài kích thước của khớp nối giãn nở dọc theo trục dài của nó. Kéo dài trục còn được gọi là chuyển động trục, di chuyển ngang, kéo dài hoặc mở rộng.
♦Thiết kế
-Chất liệu bầu: Thép không gỉ AISI 321 (Tùy chọn 304, 316L, 316TI, 309)
-Loại kết nối: Kết nối mặt bích cố định và nổi, đầu hàn & rãnh, ren
-Chất liệu mặt bích: PN 16, St.37.2 là tiêu chuẩn, vật liệu có thể tùy chỉnh theo yêu cầu
-Ống lót bên trong: Có sẵn bằng thép không gỉ AISI 321 (Tùy chọn 304, 316L, 316TI, 309) theo yêu cầu
-Nhiệt độ hoạt động: -10°C/+550°C
Áp suất hoạt động: Đánh giá áp suất tiêu chuẩn là PN16
Có thể sản xuất với các mức áp suất khác nhau PN 2,5 - PN 63
♦Mặt bích cố định
►30 mm chuyển động
►30 mm chuyển động với ống lót bên trong
►60 mm chuyển động với ống lót bên trong
♦Mặt bích nổi
►30 mm chuyển động
►30 mm chuyển động với ống lót bên trong
►60 mm chuyển động với ống lót bên trong
♦Đầu hàn
►30 mm chuyển động
►30 mm chuyển động với ống lót bên trong
►60 mm chuyển động với ống lót bên trong
