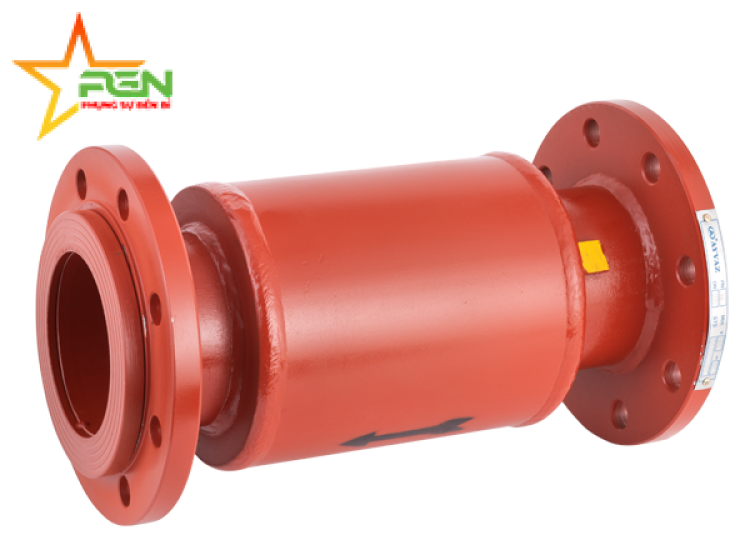

Khớp giãn nở áp lực bên ngoài,Externally Pressurized Expansion Joint
Còn hàng
PHỤ KIỆN ĐƯỜNG ỐNG
-
Liên hệ
-
62
Khớp giãn nở áp lực bên ngoài được thiết kế như giải pháp phù hợp nhất khi khớp giãn nở phải chịu các chuyển động dọc trục rất lớn dưới áp suất cao. Việc bù giãn nở nhiệt lớn bằng khớp giãn nở dọc trục chỉ có thể thực hiện bằng cách tăng số lượng gân của ống bellow, nhưng điều này cũng làm tăng nguy cơ uốn. Khớp giãn nở áp lực bên ngoài của Ayvaz cung cấp giải pháp tối ưu cho các nhu cầu chuyển động dọc trục cao. Không có giới hạn về kích thước chuyển động dọc trục mà loại khớp này có thể hấp thụ.
- Thông tin sản phẩm
- Ưu điểm
- File sản phẩm
- Bình luận
♦Khớp giãn nở áp lực bên ngoài
Khớp giãn nở áp lực bên ngoài được thiết kế như giải pháp phù hợp nhất khi khớp giãn nở phải chịu các chuyển động dọc trục rất lớn dưới áp suất cao. Việc bù giãn nở nhiệt lớn bằng khớp giãn nở dọc trục chỉ có thể thực hiện bằng cách tăng số lượng gân của ống bellow, nhưng điều này cũng làm tăng nguy cơ uốn. Khớp giãn nở áp lực bên ngoài của Ayvaz cung cấp giải pháp tối ưu cho các nhu cầu chuyển động dọc trục cao. Không có giới hạn về kích thước chuyển động dọc trục mà loại khớp này có thể hấp thụ.
thông số kỹ thuật thiết kế
♦Vật liệu của ống bellow
-Thép không gỉ AISI 321 (Tùy chọn: 304, 316L, 316TI, 309)
-Loại kết nối:Mặt bích cố định và di động, hàn đầu và rãnh
-Vật liệu mặt bích
-PN 16, St.37.2 theo tiêu chuẩn, vật liệu có thể tùy chỉnh theo yêu cầu
-Ống lót bên trong
-Có sẵn bằng thép không gỉ AISI 321 (Tùy chọn: 304, 316L, 316TI, 309) theo yêu cầu
-Nhiệt độ hoạt động:-10°C/+550°C
-Áp suất hoạt động:Áp suất tiêu chuẩn là PN16
-Có thể sản xuất với các mức áp suất khác: PN 2,5 - PN 63
♦Một đầu cố định, đầu kia là mặt bích di động
-Chuyển động 30 mm
-Chuyển động 60 mm
-Chuyển động 90 mm
-Chuyển động 120 mm
♦Đầu hàn
-Chuyển động 30 mm
-Chuyển động 60 mm
-Chuyển động 90 mm
-Chuyển động 120 mm
