CO INOX VI SINH TIÊU CHUẨN SMS/DIN|SMS/DIN Elbows
Còn hàng
ỐNG ĐÚC| ỐNG HÀN| PHỤ KIỆN VI SINH 304|316
-
Liên hệ
-
7
Khám phá dòng sản phẩm phụ kiện đường ống inox vi sinh, van inox vi sinh và các phụ kiện inox vi sinh khác, bao gồm nhiều sản phẩm như co inox vi sinh, van một chiều inox vi sinh, đầu hàn bằng, cũng như đồng hồ áp suất và Clamp, khớp nối inox vi sinh.
Các phụ kiện inox vi sinh của chúng tôi được thiết kế để đáp ứng nhu cầu riêng biệt trong quy trình công nghiệp của bạn, mang lại hiệu suất ổn định và dễ dàng lắp đặt.
- Thông tin sản phẩm
- Ưu điểm
- Bình luận
SMS ELBOWS – ISO 2851-1D 90° APD / WITH STRAIGHT ENDS
???? CO SMS – ISO 2851 -1D 90° APD / CÓ ĐẦU THẲNG
-Chú thích :
SMS Elbows: Co theo tiêu chuẩn SMS
ISO 2851: Tiêu chuẩn quốc tế cho phụ kiện hàn trong hệ thống ống vi sinh
1D: Bán kính cong bằng đường kính ống (tiêu chuẩn cong vừa)
90°: Góc cong 90 độ
APD: Kiểu kết nối SMS có đầu hàn
With straight ends: Có hai đầu thẳng – thuận tiện cho việc hàn hoặc lắp nối
| Ø | EP | Rayon | EA | PD | Poids/Weight (kg) | REF 316L |
|---|---|---|---|---|---|---|
|
25 |
1,25 |
32 |
55 |
23 |
0.06 |
C16L25APD |
|
38 |
1,25 |
45 |
70 |
25 |
0,12 |
C16L38APD |
|
51 |
1,25 |
58 |
82 |
24 |
0,2 |
C16L51APD |
|
63,5 |
1,5 |
70 |
105 |
35 |
0,38 |
C16L63APD |
|
76,1 |
1,6 |
76 |
110 |
34 |
0,5 |
C16L76APD |
|
104 |
2 |
110 |
150 |
40 |
1,2 |
C16L104APD |
???? THÉP 304L THEO YÊU CẦU/REF 304L ON REQUEST

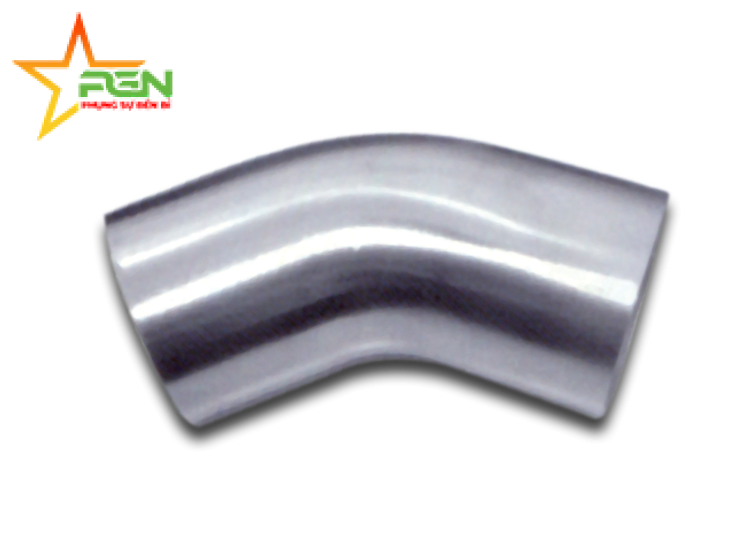

♦ D 45° APD / WITH STRAIGHT ENDS ???? 1D 45° APD / CÓ ĐẦU THẲNG
Giải thích:
-
1D: Bán kính cong bằng đường kính ống
-
45°: Góc cong 45 độ
-
APD: Kiểu kết nối SMS có đầu hàn
-
With straight ends: Có đoạn ống thẳng ở hai đầu – thuận tiện cho hàn hoặc lắp ráp
???? Đây là cách mô tả thường thấy trong các catalogue inox vi sinh, đặc biệt cho phụ kiện hàn tiêu chuẩn SMS.
| Ø | EP | Rayon | EA | PD | Poids/Weight (kg) | REF 316L |
|---|---|---|---|---|---|---|
|
25 |
1,25 |
32 |
– |
29 |
0.06 |
C16L25APD45 |
|
38 |
1,25 |
45 |
– |
30 |
0,1 |
C16L38APD45 |
|
51 |
1,25 |
58 |
– |
34 |
0,16 |
C16L51APD45 |
|
63,5 |
1,5 |
70 |
– |
46 |
0,32 |
C16L63APD45 |
|
76,1 |
1,6 |
76 |
– |
47 |
0,42 |
C16L76APD45 |
|
104 |
2 |
110 |
– |
40 |
0,78 |
C16L104APD45 |
???? THÉP 304L THEO YÊU CẦU/REF 304L ON REQUEST

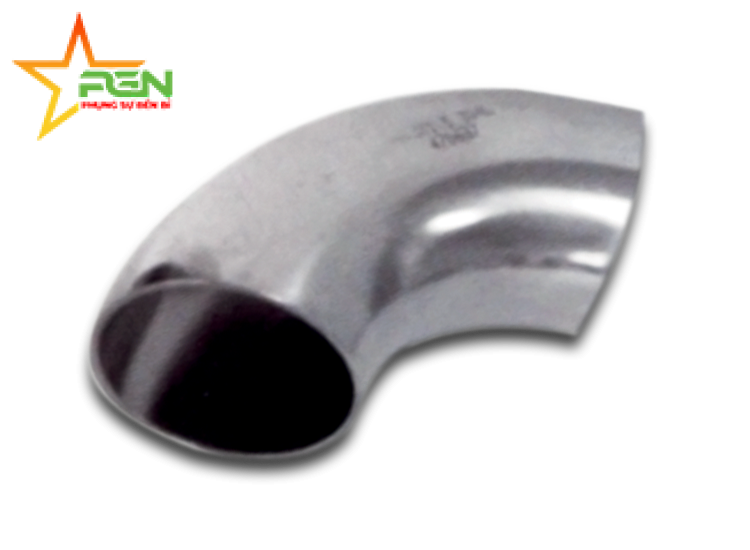

♦ 1.5D 90° SPD / WITHOUT STRAIGHT END/???? 1.5D 90° SPD / KHÔNG CÓ ĐẦU THẲNG
Giải thích:
???? 1.5D: Bán kính cong gấp 1.5 lần đường kính ống – cong mềm hơn 1D
???? 90°: Góc cong 90 độ
???? SPD: Kiểu không có đoạn đầu thẳng ở hai bên (phổ biến trong kết nối DIN)
???? Without straight end: Không có đầu thẳng – tiết kiệm không gian, dùng trong các hệ thống cần độ nhỏ gọn
???? Thường dùng trong hệ thống ống vi sinh, thực phẩm, dược phẩm theo tiêu chuẩn DIN hoặc tương đương
| Ø | EP | Rayon | EA | PD | Poids/Weight (kg) | REF 304L | REF 316L |
|---|---|---|---|---|---|---|---|
|
25 |
1,25 |
37,5 |
– |
– |
0.04 |
C4L25SPD |
C16L25SPD |
|
38 |
1,25 |
57 |
– |
– |
0,1 |
C4L38SPD |
C16L38SPD |
|
51 |
1,25 |
76,5 |
– |
– |
0,18 |
C4L51SPD |
C16L51SPD |
|
63,5 |
1,5 |
95 |
– |
– |
0,34 |
C4L63SPD |
C16L63SPD |
|
76,1 |
1,6 |
114 |
– |
– |
0,55 |
C4L76SPD |
C16L76SPD |
|
101,6 |
2 |
152 |
– |
– |
0,98 |
C4L101.6SPD |
C16L101.6SPD |
|
104 |
2 |
152 |
– |
– |
1,2 |
C4L104SPD |
C16L104SPD |

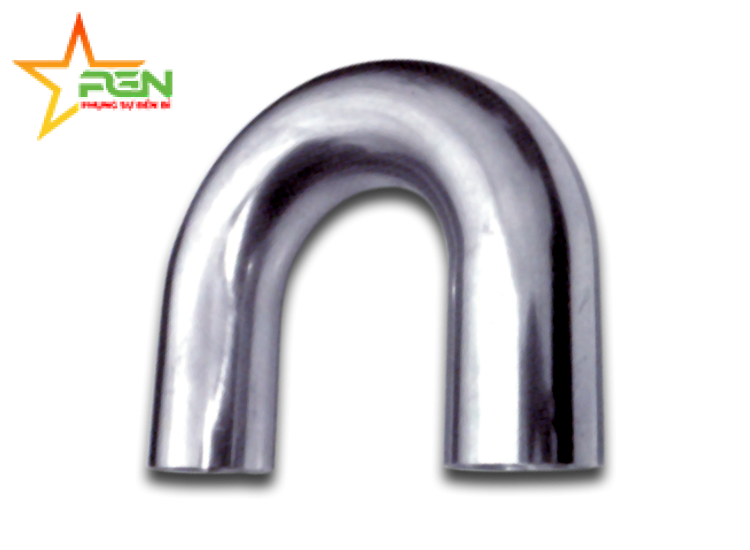

♦ 1.5D 180° APD 50MM / WITHOUT STRAIGHT END |???? 1.5D 180° APD 50MM / KHÔNG CÓ ĐẦU THẲNG
Giải thích:
???? 1.5D: Bán kính cong gấp 1.5 lần đường kính ống
180°: Co cong tròn nửa vòng (dạng uốn chữ "U")
???? APD: Kiểu có đầu hàn (theo chuẩn SMS)
???? 50mm: Đường kính danh định (DN50 hoặc Ø50)
???? Without straight end: Không có phần đầu ống thẳng hai bên – dạng cong liền
???? Dạng co 180° thường được dùng để đảo chiều dòng chảy trong không gian hẹp hoặc hệ thống làm sạch CIP (Clean-In-Place).
