VAN BI INOX 3 THÂN ĐIỀU KHIỂN ĐIỆN NỐI REN
Còn hàng
VAN CÔNG NGHIỆP
-
Liên hệ
-
799

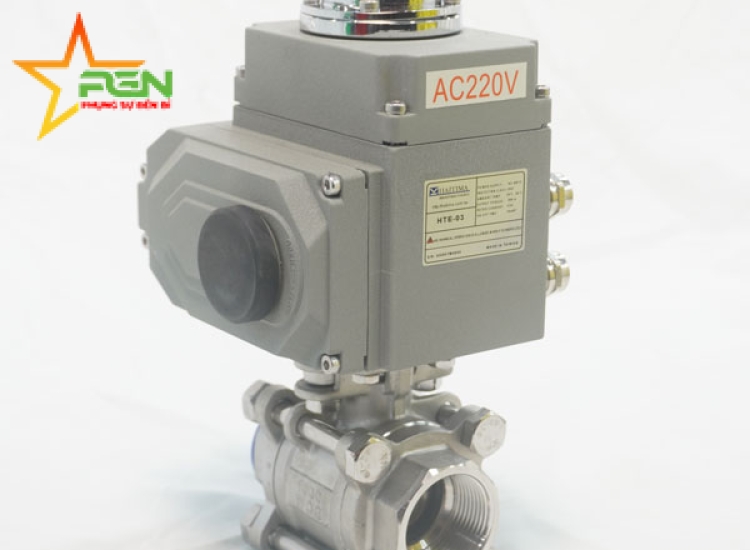

Van Bi Inox 3 Thân Điều Khiển Điện Nối Ren
VAN BI INOX 3PC ĐIỀU KHIỂN ĐIỆN NỐI REN
- Thiết bị truyền động: 1 pha, 220V AC
-Chỉ số bảo vệ: IP67
Thân van: Inox 304
- Đệm van: PTFE
Kết nối: Nối ren BS/NPT
- Áp suất làm việc: Max 10 kgf/cm2
- Nhiệt độ làm việc: 180°C
- Size: 1/2" đến 4"
- Xuất xứ: Hàn quốc, Nhật bản, Ấn độ, Châu Âu, Trung quốc..
- Thông tin sản phẩm
- Ưu điểm
- Bình luận
Van Bi Inox 3 Thân Điều Khiển Điện Nối Ren là loại van rất thông dụng trong tất cả các nhà máy sản xuất. Thân van được ghép từ 3 mảnh tách rời nhau. Vật liệu van là inox 304/316 seat PTFE có thể chịu được nhiệt độ cao hóa chất ăn mòn nhẹ. Phù hợp với các nhà máy thực phẩm yêu cầu hệ thống sạch dễ vệ sinh. Khi muốn vệ sinh đường ống chỉ cần tháo 4 bu long ở thân van ra và tháo rời phân thân giữa để vệ sinh đường ống.
1. Thông số làm việc của Van Bi Inox 3 Thân Điều Khiển Điện Nối Ren.
| Kích thước van | 8A(1/4″) ~ 50A(2″) |
| Actuator Model | ATM-0020 / ATM-0040 / ATM-0080 |
| Kiểu actuator | Điều khiển bằng điện |
| Điện áp nguồn | AC12V,24V,110V, 220V, 380V |
| Mo-men xoắn | 20Nm / 40Nm / 80Nm |
| Thời gian mở | 11/50Hz, 60Hz, 14/50Hz, 12/60Hz, 16/50Hz, 14/60Hz |
| Kiểu đóng mở | On-Off, Tuyến tính 4-20, 0-10V |
| Góc quay | 90˚ ±10˚ |
| Nhiệt độ làm việc | -10℃ ~ 170℃ |
| Cấp áp lực | 1000PSI |
| Vật liệu | Body(A351 CF8, 8M) / Ball(A182 F304, 316) / Seat(PTFE, RTFE, PEEK) |
2. Thông số kỹ thuật
| Model | Size | A | A1 | H (APPROX.) |
L | Ød | |
| ATM0020 + thân 8S3 | 8A | 1/4″ | 89.4 | 109.7 | 143 | 60 | 10 |
| ATM0020 + thân 10S3 | 10A | 3/8″ | 89.4 | 109.7 | 143 | 60 | 12 |
| ATM0020 + thân 15S3 | 15A | 1/2″ | 89.4 | 109.7 | 143 | 65 | 15 |
| ATM0020 + thân 20S3 | 20A | 3/4″ | 89.4 | 109.7 | 146 | 75 | 20 |
| ATM0040 + thân 25S3 | 25A | 1″ | 113.5 | 121.8 | 185 | 85 | 25 |
| ATM0040 + thân 32S3 | 32A | 1-1/4″ | 113.5 | 121.8 | 190 | 100 | 32 |
| ATM0040 + thân 40S3 | 40A | 1-1/2″ | 113.5 | 121.8 | 201 | 110 | 38 |
| ATM0080 + thân 50S3 | 50A | 2″ | 160 | 121 | 198 | 130 | 50 |
3. Cấu tạo Van Bi Inox 3 Thân Điều Khiển Điện Nối Ren.
3.1. Bộ điều khiển điện.
Là bộ phận điều khiển van đóng mở. Actuator có 2 dạng chính là dạng điều khiển on/off và dang điều khiển tuyến tính.
Điện áp nguồn là 24V,220V,380VAC,… tùy theo yêu cầu của hệ thống.
3.2. Thân van bi 3 mảnh.
Thân van bi 3 mảnh là bộ phân tiếp xúc trực tiếp với môi chất trên đường ống. Đối với tất cả van Automa đều được làm bằng inox 316 hay còn được ký hiệu là CF8M. Có thể làm việc được trong môi trường có hóa chất ăn mòn nhẹ, nhiệt độ chịu được thông thường tầm 170oC, max có thể hơn 300oC nếu chọn seal kim loại.
Thân van bi 3 mảnh có các kiểu lắp sau: lắp ren, lắp bích, kiểu hàn, kiểu clamp.
4. Nguyên lý hoạt động Van Bi Inox 3 Thân Điều Khiển Điện Nối Ren.
Nguyên lý hoạt động của Van Bi Inox 3 Thân Điều Khiển Điện Nối Ren là dựa trên cơ cấu dẫn chuyền. Vai trò của bộ điều khiển giống như cái mô tơ. Khi chúng ta cấp điện cho bộ điều khiển thì mô tơ sẽ quay và chuyền chuyển động quay xuống trục của van. Trục van lại điều khiển cánh van làm cho van đóng hoặc mở. Tùy thuộc kiểu điều khiển mà van có thể có các trạng thái khác nhau. Nếu là điều khiển tuyến tính thì góc mở của van có thể điều chỉnh được nhiều cấp độ khác nhau và chúng ta có thể cài đặt được. Lưu ý nên tránh góc mở 15-75º để giảm thiểu sự hỏng hóc của van. Còn van điều khiển bình thường thì chỉ có hai trạng thái đó là đóng và mở mà thôi.
