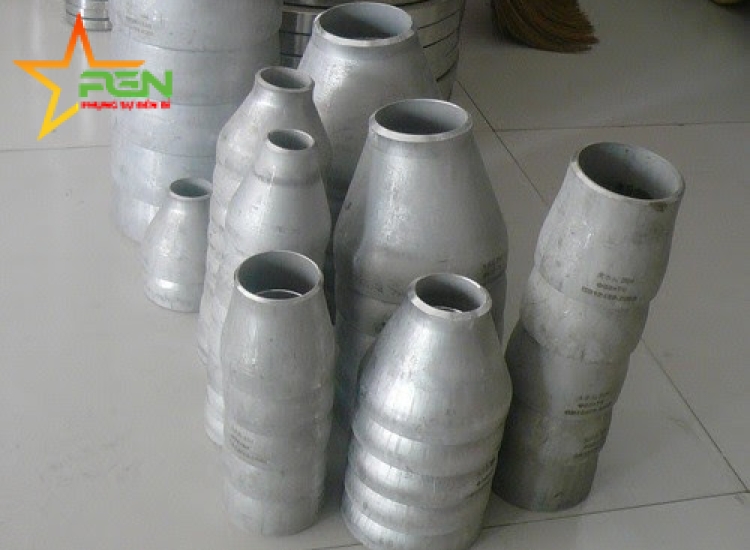

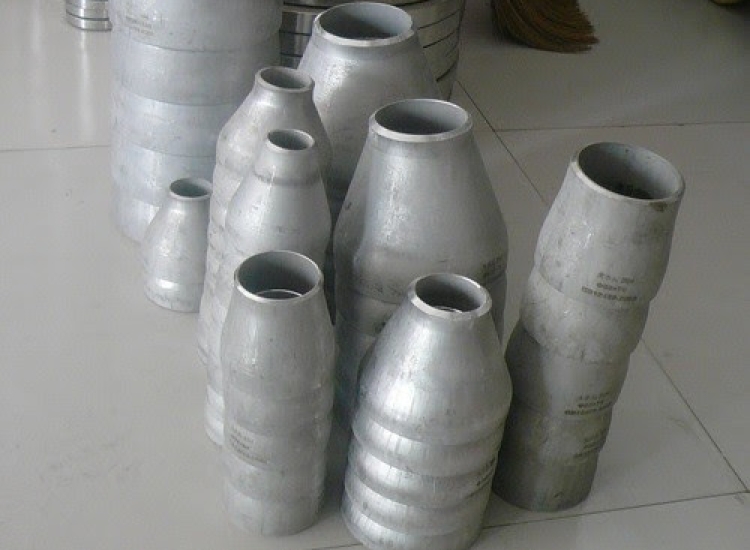

BẦU GIẢM HÀN INOX- ĐỒNG TÂM|LỆCH TÂM
Còn hàng
PHỤ KIỆN ĐƯỜNG ỐNG INOX 304/316 - VÊ INOX|CÂY ĐẶC(LÁP)|U INOX |304/316
-
Liên hệ
-
176
Bầu hàn Inox hay giảm hàn Inox là một phụ kiện được làm từ thép không gỉ và được sản xuất bằng cách ép nóng hoặc rèn. Bầu hàn Inox kết nối với hệ thống đường ống bằng phương pháp hàn. Nó được sử dụng để kết nối thẳng hai đường ống có đường kính danh nghĩa khác nhau.
Bầu giảm inox (hay còn gọi là côn thu inox) được làm từ vật liệu thép không gỉ. Bầu giảm inox được sản xuất bằng phương pháp ép nóng hoặc rèn. Bầu giảm inox có hai loại bao gồm: Bầu giảm inox đồng tâm và bầu giảm inox lệch tâm.
Bầu giảm inox 304, bầu giảm inox 316 hoạt động tốt trong môi trường có nhiệt độ cao, áp suất lớn, môi trường lưu chất (khí, hơi, nước, dung dịch hoá chất ăn mòn,…).
XUẤT XỨ : VIỆT NAM,China,Hàn Quốc,Đài Loan,Malaysia
VẬT LIỆU: INOX 304/304L- 316/316L.
- Thông tin sản phẩm
- Ưu điểm
- Bình luận
Bầu hàn Inox hay giảm hàn Inox là một phụ kiện được làm từ thép không gỉ và được sản xuất bằng cách ép nóng hoặc rèn. Bầu hàn Inox kết nối với hệ thống đường ống bằng phương pháp hàn. Nó được sử dụng để kết nối thẳng hai đường ống có đường kính danh nghĩa khác nhau. Bầu hàn Inox ứng dụng phù hợp với nhiều hệ thống đường ống, thiết bị do có thể làm việc trong các môi trường có nhiệt độ cao, áp suất lớn và sử dụng tốt trong nhiều môi trường lưu chất như nước, khí, hơi, dung dịch hóa chất có chất ăn mòn,…
THÔNG SỐ KỸ THUẬT BẦU HÀN INOX
- Tiêu chuẩn: ASTM SA/ A403/ASME B16.9
- Vật liệu: Inox SUS 304, 304L, 316, 316L
- Quy cách: DN8 – DN500
- Độ dày: SCH10, SCH40
- Chủng loại: Bầu đồng tâm và bầu lệch tâm
- Xuất xứ: Việt Nam, Trung Quốc, Malaysia
Bầu hàn Inox được sản xuất rất đa dạng về quy cách và kích thước. Để phù hợp sử dụng với nhiều môi trường chất khác nhau nên co hàn được sản xuất với các chủng loại như bầu hàn Inox 201 và bầu hàn Inox 304 có khả năng chống chịu ăn mòn, chống oxy hóa, làm việc tốt trong môi trường hóa chất. Để phù hợp với nhu cầu và mục đích sử dụng bầu hàn Inox được sản xuất thành hai loại là bầu hàn Inox đồng tâm và bầu hàn Inox lệch tâm.
ỨNG DỤNG CỦA BẦU HÀN INOX
Bầu hàn Inox là phụ kiện được ứng dụng vô cùng phổ biến tại các hệ thống đường ống vận chuyển chất lỏng, khí, hơi nóng… Với kết nối hàn nên rất chắc chắn, chống rò rỉ, có thể làm việc trong các môi trường hóa chất, nơi làm việc áp lực cao, nhiệt độ cao.
- Lắp đặt, sử dụng trong các nhà máy sản xuất hóa chất, lưu thông dòng lưu chất có tính ăn mòn, oxy hóa cao.
- Lắp đặt trong các ngành công nghiệp xăng dầu, khí đốt.
- Lắp đặt trong các ngành công nghiệp đóng tàu, sản xuất hoạt động tàu thủy không thể thiếu được sự có mặt của các phụ kiện Inox.
- Lắp đặt trong các nhà máy chế biến thực phẩm, sản xuất dược phẩm…
BẢNG THÔNG SỐ KỸ THUẬT CỦA BẦU HÀN INOX
Các loại bầu giảm inox

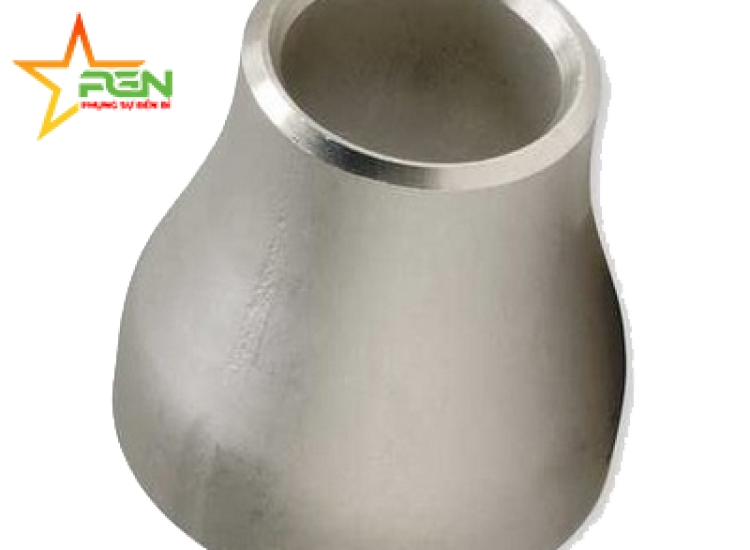

Bầu giảm inox đồng tâm
Bầu giảm inox đồng tâm (reducer stainless steel fittings) là một loại phụ kiện inox dùng để kết nối hai đường ống có đường kính khác nhau.
Tâm của hai đầu bầu giảm được đặt nằm trên mặt phẳng chia bầu thành hai phần bằng nhau. Mác thép được sử dụng để sản xuất bầu giảm inox là 304 và 316 phù hợp với hệ thống đường ống.
Trong hệ thống đường ống công nghệ, bầu giảm đồng tâm phải đảm bảo yêu cầu sạch, không bị gỉ sét và không bị ăn mòn bởi hóa chất.
Vì vậy, vật liệu inox là một trong những vật liệu được lựa chọn hàng đầu vì khả năng chống gỉ sét và tăng cường độ bền và cứng cho đường ống.
Bầu giảm inox lệch tâm
Bầu giảm inox lệch tâm (Eccentric reducer Stainless Steel fittings) là một loại phụ kiện inox được sử dụng để nối hai ống có kích thước khác nhau nhằm thu nhỏ kích thước dòng trong hệ thống đường ống công nghệ.
Bầu giảm inox lệch tâm thường được ứng dụng để lắp vào mặt hút của bơm ngăn các bong bóng khí được hình thành trong hệ thống. Ngoài ra, bầu giảm inox lệch tâm còn có tác dụng giảm ồn và giảm rung cho hệ thống đường ống.
| QUY CÁCH BẦU HÀN INOX | KÍCH THƯỚC CHIỀU CAO H |
ĐỘ DÀY | ||
| INCH | DN | PHI | mm | |
| 3/4” x 1/2” | 20 x 15 | 27 x 21 | 38.1 | SCH10 – SCH40 |
| 1” x 3/4” | 25 x 20 | 34 x 27 | 50.8 | SCH10 – SCH40 |
| 1” x 1/2” | 25 x 15 | 34 x 21 | 50.8 | SCH10 – SCH40 |
| 1. 1/4 x 1” | 32 x 25 | 42 x 34 | 50.8 | SCH10 – SCH40 |
| 1. 1/4” x 3/4” | 32 x 20 | 42 x 27 | 50.8 | SCH10 – SCH40 |
| 1. 1/4 x 1/2” | 32 x 15 | 42 x 21 | 50.8 | SCH10 – SCH40 |
| 1.1/2” x 1. 1/4” | 40 x 32 | 49 x 42 | 63.5 | SCH10 – SCH40 |
| 1.1/2” x 1” | 40 x 25 | 49 x 34 | 63.5 | SCH10 – SCH40 |
| 1.1/2” x 3/4” | 40 x 20 | 49 x 27 | 63.5 | SCH10 – SCH40 |
| 1. 1/2 x 1/2” | 40 x 15 | 49 x 21 | 63.5 | SCH10 – SCH40 |
| 2” x 1. 1/2” | 50 x 40 | 60 x 49 | 76.2 | SCH10 – SCH40 |
| 2” x 1. 1/4” | 50 x 32 | 60 x 42 | 76.2 | SCH10 – SCH40 |
| 2” x 1” | 50 x 25 | 60 x 34 | 76.2 | SCH10 – SCH40 |
| 2” x 3/4” | 50 x 20 | 60 x 20 | 76.2 | SCH10 – SCH40 |
| 2” x 1/2” | 50 x 15 | 60 x 21 | 76.2 | SCH10 – SCH40 |
| 2. 1/2” x 2” | 65 x 50 | 76 x 60 | 88.9 | SCH10 – SCH40 |
| 2. 1/2” x 1. 1/2” | 65 x 40 | 76 x 49 | 88.9 | SCH10 – SCH40 |
| 2. 1/2” x 1. 1/4” | 65 x 32 | 76 x 42 | 88.9 | SCH10 – SCH40 |
| 2. 1/2” x 1” | 65 x 25 | 76 x 34 | 88.9 | SCH10 – SCH40 |
| 3” x 2. 1/2” | 80 x 65 | 90 x 76 | 88.9 | SCH10 – SCH40 |
| 3” x 2” | 80 x 50 | 90 x 60 | 88.9 | SCH10 – SCH40 |
| 3” x 2. 1/2” | 80 x 40 | 90 x 49 | 88.9 | SCH10 – SCH40 |
| 3” x 2. 1/4” | 80 x 32 | 90 x 42 | 88.9 | SCH10 – SCH40 |
| 3” x 1” | 80 x 25 | 90 x 34 | 88.9 | SCH10 – SCH40 |
| 4” x 3” | 100 x 80 | 114 x 90 | 101.6 | SCH10 – SCH40 |
| 4” x 2. 1/2” | 100 x 65 | 114 x 76 | 101.6 | SCH10 – SCH40 |
| 4” x 2” | 100 x 50 | 114 x 60 | 101.6 | SCH10 – SCH40 |
| 4” x 1. 1/2” | 100 x 40 | 114 x 49 | 101.6 | SCH10 – SCH40 |
| 4” x 1. 1/4” | 100 x 32 | 114 x 42 | 101.6 | SCH10 – SCH40 |
| 5” x 4” | 125 x 100 | 141 x 114 | 127.0 | SCH10 – SCH40 |
| 5” x 3” | 125 x 80 | 141 x 90 | 127.0 | SCH10 – SCH40 |
| 5” x 2. 1/2” | 125 x 65 | 141 x 76 | 127.0 | SCH10 – SCH40 |
| 5” x 2” | 125 x 50 | 141 x 60 | 127.0 | SCH10 – SCH40 |
| 6” x 5” | 150 x 125 | 168 x 141 | 140.0 | SCH10 – SCH40 |
| 6” x 4” | 150 x 100 | 168 x 114 | 140.0 | SCH10 – SCH40 |
| 6” x 3” | 150 x 80 | 168 x 90 | 140.0 | SCH10 – SCH40 |
| 6” x 2. 1/2” | 150 x 65 | 168 x 76 | 140.0 | SCH10 – SCH40 |
| 6” x 2” | 150 x 50 | 168 x 60 | 140.0 | SCH10 – SCH40 |
| 8” x 6” | 200 x 150 | 219 x 168 | 152.4 | SCH10 – SCH40 |
| 8” x 5” | 200 x 125 | 219 x 141 | 152.4 | SCH10 – SCH40 |
| 8” x 4” | 200 x 100 | 219 x 114 | 152.4 | SCH10 – SCH40 |
| 8” x 3” | 200 x 80 | 219 x 90 | 152.4 | SCH10 – SCH40 |
| 10” x 8” | 250 x 200 | 273 x 219 | 178.0 | SCH10 – SCH40 |
| 10” x 6” | 250 x 150 | 273 x 168 | 178.0 | SCH10 – SCH40 |
| 10” x 5” | 250 x 125 | 273 x 141 | 178.0 | SCH10 – SCH40 |
| 10” x 4” | 250 x 100 | 273 x 114 | 178.0 | SCH10 – SCH40 |
| 12” x 10” | 300 x 250 | 325 x 273 | 203.0 | SCH10 – SCH40 |
| 12” x 8” | 300 x 200 | 325 x 219 | 203.0 | SCH10 – SCH40 |
| 12” x 6” | 300 x 150 | 325 x 168 | 203.0 | SCH10 – SCH40 |
Ứng dụng của bầu giảm inox trong hệ thống đường ống công nghiệp
Bầu giảm inox được ứng dụng trong hệ thống đường ống công nghệ, hệ thống dẫn khí nén, hệ thống đường dẫn gas, khí đốt, xăng dầu,….trong các dự án công nghiệp:
- Nhà máy năng lượng
- Nhà máy hóa chất
- Toà nhà cao tầng
- Ngành công nghiệp dầu khí
- Ngành công nghiệp luyện kim
- Ngành công nghiệp đóng tàu
- Trong xây dựng nhà máy xử lý nước thải
Ngoài ra bầu giảm inox đồng tâm còn dùng cho:
- Hệ thống dẫn khí chịu áp lực cao ngành công nghiệp
- Hệ thống điện lạnh, lò hơi
- Hệ thống đóng tàu
- Công nghệ thực phẩm, cấp nước, xăng, khí, dầu, gas và phòng cháy chữa cháy…
