MẶT BÍCH INOX 304/316 : CẤU TẠO, PHÂN LOẠI MẶT BÍCH,ỨNG DỤNG,THÔNG SỐ KỸ THUẬT VÀ BẢNG BÁO GIÁ
Mặt bích inox: Cấu tạo, phân loại và ứng dụng
Mặt bích inox là một loại phụ kiện cơ khí quan trọng, được sử dụng để kết nối các đường ống, bơm, van và các thiết bị khác trong hệ thống đường ống công nghiệp. Chúng được liên kết với nhau thông qua các mối ghép bắt vít, giúp tạo nên một hệ thống đường ống hoàn chỉnh và chắc chắn. Trong bài viết này, Inox Phú Giang Nam sẽ cung cấp thông tin chi tiết về cấu tạo, cách phân loại mặt bích theo từng tiêu chí và ứng dụng của chúng trong nhiều lĩnh vực công nghiệp.
1. Mặt bích là gì?
Mặt bích là một phụ kiện quan trọng, được sử dụng để kết nối và cố định các đầu ống nhựa hoặc thiết bị công nghiệp như van bi nhựa, van cầu, van cổng, van bướm nhựa. Chúng được lắp đặt bằng cách bắt vít hoặc hàn vào thân ống, giúp tạo thành hệ thống đường ống hoàn chỉnh trong các công trình xây dựng.
Thông thường, mặt bích được sản xuất từ nhiều loại vật liệu khác nhau như nhựa uPVC, HDPE, PPR, thép, inox, gang… tùy thuộc vào yêu cầu của hệ thống ống dẫn. Dựa vào quá trình gia công, mặt bích có thể có dạng đĩa, dạng xung với các lỗ bu lông xung quanh, có thể là loại rỗng ở giữa (mặt bích rỗng) hoặc loại đặc (mặt bích mù).
2. Cấu tạo của mặt bích

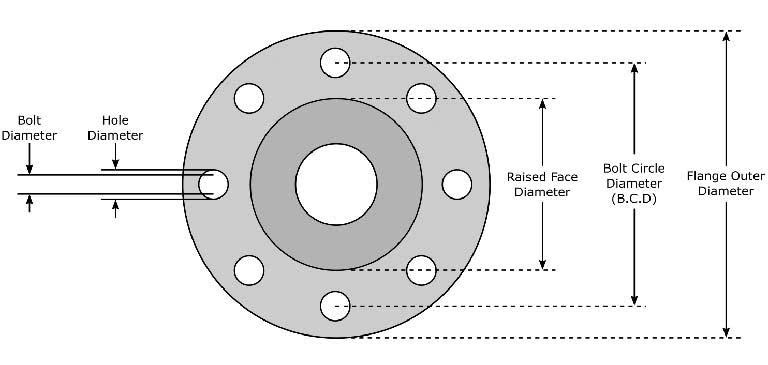

Mặt bích có thiết kế khá đơn giản, bao gồm một mặt đĩa có lỗ bu lông xung quanh. Chúng có thể được làm từ nhựa uPVC, HDPE, PPR, gang, inox, đồng… tùy theo yêu cầu sử dụng. Đối với từng loại mặt bích như mặt bích đặc, mặt bích rỗng, hay mặt bích ren, có ba thông số chính cần lưu ý:
Đường kính trong: Khoảng không gian trống ở giữa mặt bích.
Đường kính ngoài: Khoảng cách giữa hai mép ngoài đối diện của mặt bích.
Lỗ bu lông: Khoảng cách giữa các lỗ bu lông đối diện, được đo từ tâm lỗ này đến tâm lỗ kia.
3. Ưu và nhược điểm của mặt bích
Mặt bích đóng vai trò quan trọng trong hệ thống đường ống, mang lại nhiều lợi ích nhưng cũng có một số hạn chế cần cân nhắc.
Ưu điểm
- Giúp việc lắp đặt, bảo trì và thay thế trở nên đơn giản và thuận tiện.
- Tạo kết nối chắc chắn giữa các van và đường ống, đảm bảo hệ thống vận hành an toàn.
- Được làm từ nhiều loại vật liệu, phù hợp với đa dạng môi trường làm việc.
- Giảm thiểu rung lắc, giữ cho đường ống ổn định khi hoạt động.
- Hạn chế tối đa nguy cơ rò rỉ, tăng độ bền cho hệ thống.
- Kết nối các thiết bị đo, van và đường ống thành một hệ thống chặt chẽ.
- Có nhiều phương thức kết nối, phù hợp cho cả ứng dụng dân dụng và công nghiệp.
Nhược điểm
- Các loại mặt bích chịu áp lực và nhiệt độ cao thường có chi phí cao hơn so với loại thông thường.
- Thiết kế có gờ của mặt bích yêu cầu không gian lắp đặt rộng hơn.
- Quá trình hàn và lắp đặt cần kỹ thuật cao, tránh va đập để đảm bảo độ bền.
4. Đặc điểm mặt bích inox
Mặt bích inox có thiết kế dạng tròn, phần ruột có thể là đặc hoặc rỗng để dễ dàng kết nối với các thiết bị khác trong hệ thống. Chúng được sản xuất từ các loại inox phổ biến như inox 310, inox 304, inox 316 với nhiều kích thước khác nhau, phù hợp cho cả hệ thống nhỏ và lớn. Tiêu chuẩn lắp đặt của mặt bích inox có sự khác biệt tùy theo yêu cầu sử dụng, giúp kết nối đường ống, thiết bị với các loại van công nghiệp và hệ thống có sử dụng mặt bích.
Một trong những ưu điểm nổi bật của mặt bích inox là khả năng hoạt động ổn định trong điều kiện nhiệt độ cao và môi trường khắc nghiệt. Chúng có thể chịu được nước, khí, hơi nước, dung dịch, hóa chất ăn mòn, nước biển, nước muối, axit, bazơ và các loại lưu chất có tính ăn mòn cao, giúp đảm bảo hiệu suất và độ bền cho hệ thống.
5. Phân loại mặt bích theo cấu tạo
Mặt bích có nhiều kiểu thiết kế khác nhau, tùy vào nhu cầu sử dụng mà chúng được phân loại thành các dạng chính như sau:
5.1. Mặt bích rỗng
Đặc điểm của mặt bích rỗng inox
Mặt bích rỗng có phần trung tâm là một lỗ tròn, thường dùng để kết nối đường ống trong ngành cấp thoát nước thông qua phương pháp hàn. Loại này bao gồm các biến thể như mặt bích hàn cổ, mặt bích lồng và mặt bích hàn trượt.
5.2. Mặt bích lồng
Mặt bích lồng có cấu tạo đặc biệt với hai phần riêng biệt, trong đó một phần gọi là Stub End (đầu mút ống). Loại mặt bích này thích hợp với hệ thống có áp suất thấp và yêu cầu linh hoạt trong lắp đặt. Chúng có thể xoay quanh Stub End, giúp điều chỉnh hướng ống dễ dàng. Thông thường, mặt bích lồng làm từ thép carbon và đi kèm với Stub End bằng vật liệu chống ăn mòn. Đặc biệt, chúng có thể tái sử dụng và có nhiều kích thước đa dạng.

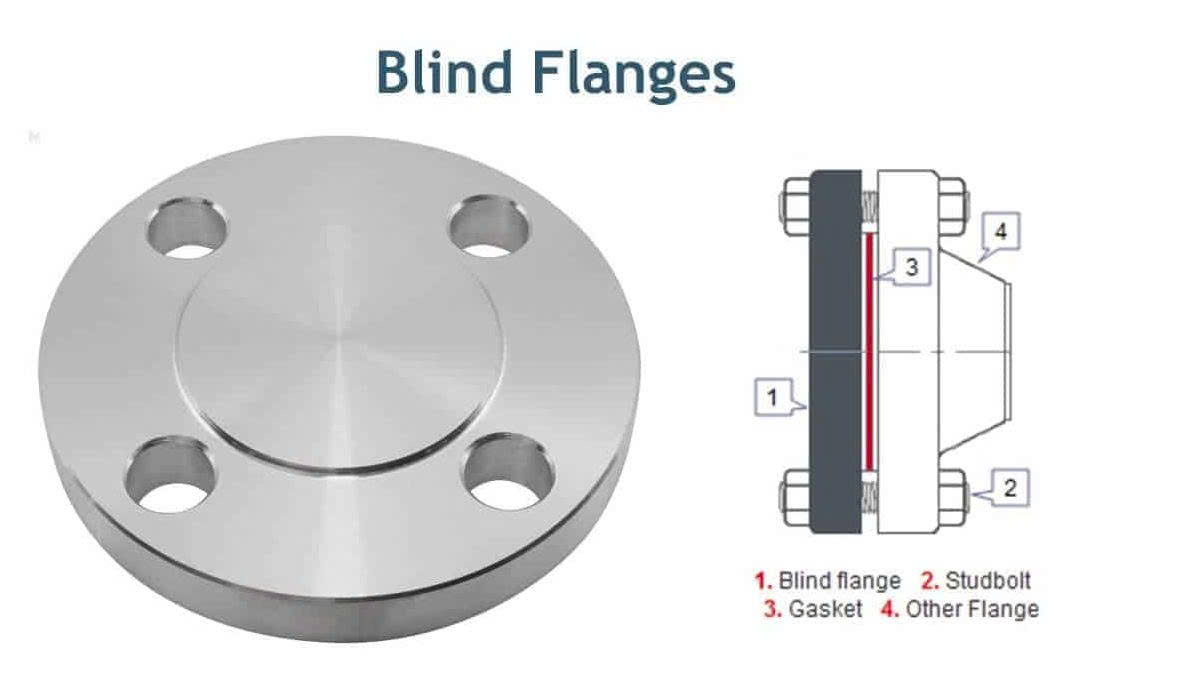

5.3. Mặt bích mù
Mặt bích mù, còn gọi là mặt bích đặc, không có lỗ ở giữa. Chúng được dùng để bịt kín đầu ống, giúp cô lập hệ thống khi cần sửa chữa hoặc bảo trì. Khi kết hợp với gioăng đệm phù hợp, loại mặt bích này đảm bảo độ kín cao và dễ tháo lắp khi cần thiết.

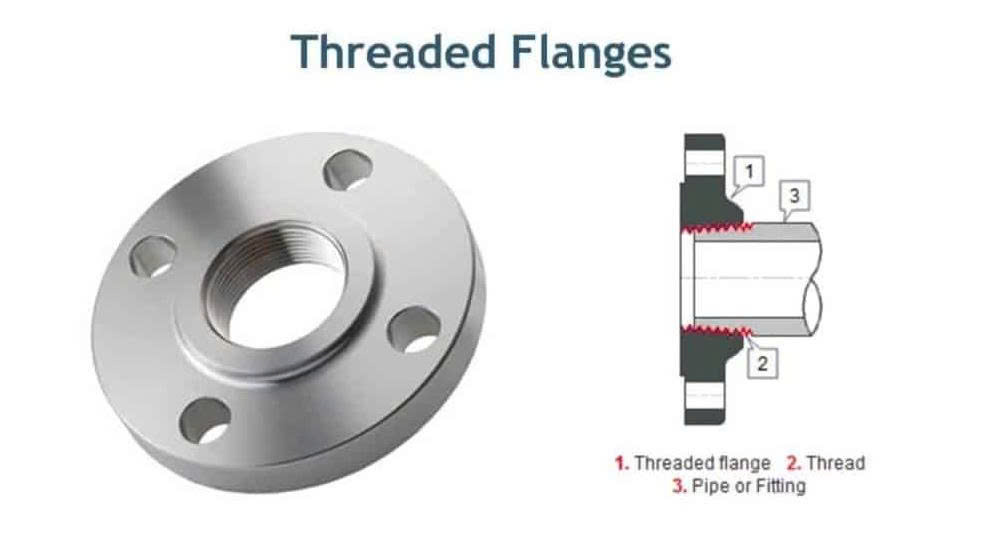

5.4. Mặt bích ren
Mặt bích ren có lỗ trung tâm được tiện ren, cho phép kết nối với đường ống bằng cách vặn trực tiếp mà không cần hàn. Tuy nhiên, do khả năng chịu áp suất có giới hạn, chúng thường chỉ được dùng cho các đường ống có kích thước nhỏ hoặc trong môi trường dễ cháy nổ, nơi việc hàn không an toàn.

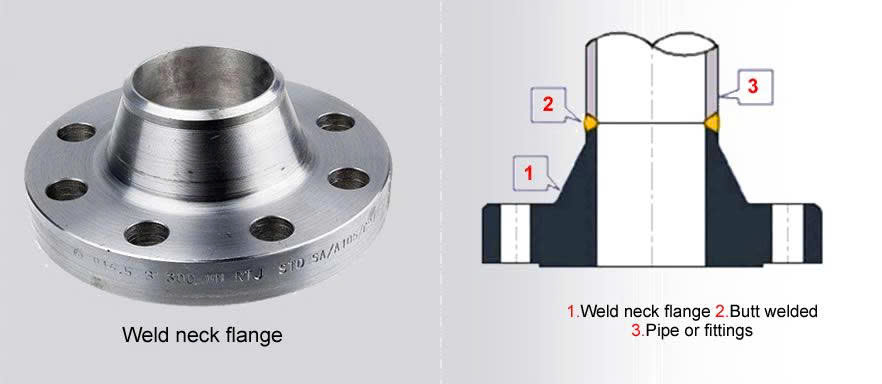

5.5. Mặt bích cổ dài, cổ cao
Mặt bích hàn cổ (tiếng Anh:Weld Neck Flange) là loại mặt bích có cổ và được hàn với đầu ống hoặc phụ kiện bằng phương pháp hàn vát mép. Mặt bích hàn cổ được sử dụng chủ yếu cho các ứng dụng mà mối hàn cần được kiểm tra chất lượng bằng phương pháp siêu âm hoặc chụp chiếu.
Mặt bích hàn cổ là lựa chọn phổ biến trong các hệ thống đường ống áp lực cao do sự chắc chắn của mối hàn butt weld và thiết kế mặt bích giúp giảm trách việc tập trung áp suất.
Mặt bích cổ dài hay còn gọi là mặt bích hàn cổ được sản xuất bằng phương pháp rèn, có phần cổ dài và được hàn nối với đường ống bằng kỹ thuật hàn vát mép (butt weld). Đây là loại mặt bích phù hợp với hệ thống áp suất và nhiệt độ cao, thường được sử dụng trong ngành công nghiệp dầu khí, hóa chất, và các hệ thống yêu cầu kiểm tra mối hàn bằng siêu âm hoặc X-ray.

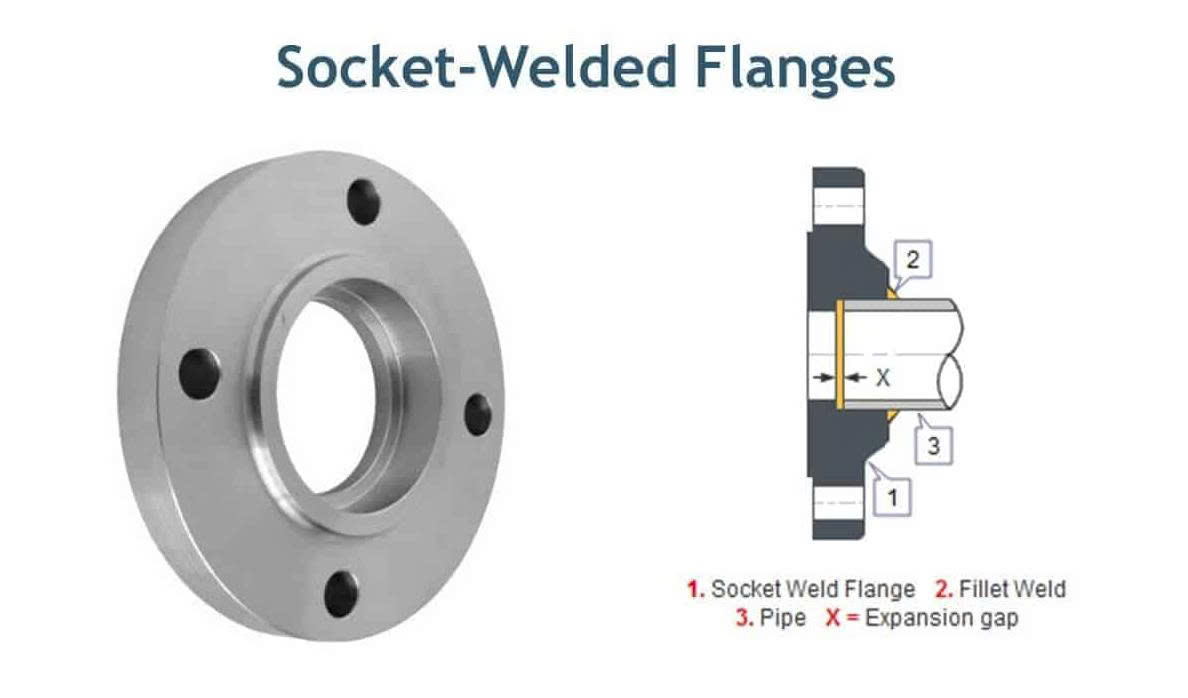

5.6. Mặt bích hàn bọc đầu
Mặt bích hàn bọc đầu có thiết kế đặc biệt với một đầu kết nối hàn và đầu còn lại bọc kín ống. Chúng chủ yếu được dùng cho các hệ thống có kích thước nhỏ, áp suất và nhiệt độ thấp. Khi lắp đặt, đường ống được đặt vào bên trong mặt bích và hàn cố định bên ngoài. Loại mặt bích này không được hàn trực tiếp với các phụ kiện khác.

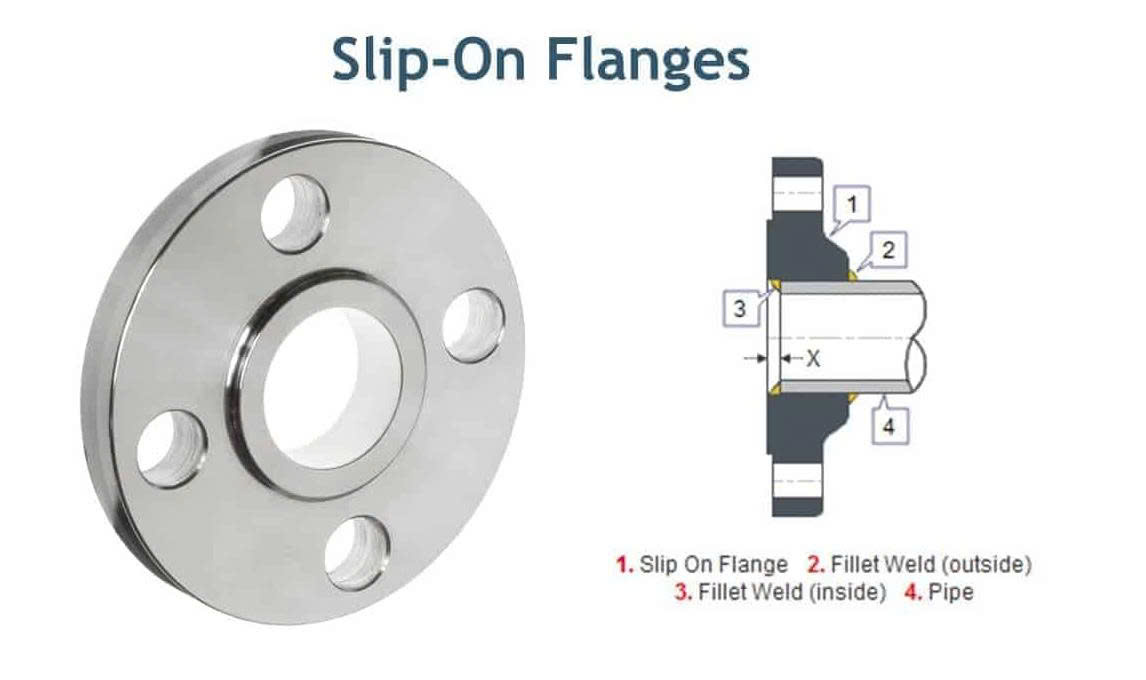

5.7. Mặt bích hàn trượt
Mặt bích hàn trượt là một trong những loại phổ biến nhất, có kích thước linh hoạt để phù hợp với nhiều hệ thống. Với đường kính trong lớn hơn đường kính ngoài của ống, mặt bích này có thể trượt tự do trên đường ống trước khi được cố định bằng hai mối hàn. Điều này giúp lắp đặt dễ dàng và đảm bảo tính ổn định cho hệ thống.
6. Phân loại mặt bích theo bề mặt tiếp xúc
Bề mặt tiếp xúc của mặt bích có nhiều dạng khác nhau, mỗi loại phù hợp với một ứng dụng cụ thể.
6.1. Mặt bích lồi
Loại mặt bích này có phần bề mặt nhô lên quanh lỗ khoan, giúp tập trung áp lực vào khu vực nhỏ hơn, từ đó tăng cường khả năng kín khít của khớp nối. Chúng thường được dùng trong hệ thống đường ống tại các nhà máy và khu công nghiệp.
6.2. Mặt bích phẳng
Mặt bích phẳng có bề mặt tiếp xúc hoàn toàn phẳng, không có phần nhô lên. Khi kết hợp với gioăng cao su hoặc chì, loại mặt bích này giúp tăng độ kín khít, giảm nguy cơ rò rỉ. Chúng phù hợp với hệ thống đường ống có kích thước lớn và yêu cầu độ dày bích chính xác.
6.3. Mặt bích rãnh
Mặt bích rãnh có phần rãnh được gia công để lắp đặt vòng đệm kim loại, giúp tăng độ kín và khả năng chịu áp suất, nhiệt độ cao. Chúng được sử dụng rộng rãi trong các ngành công nghiệp dầu khí, hóa chất và hơi nước áp suất cao.

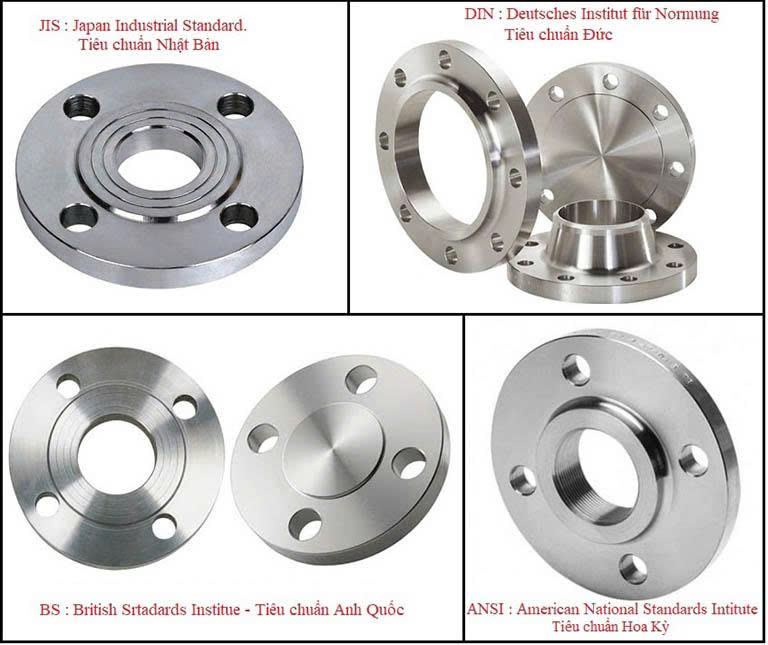

7. Phân loại mặt bích theo tiêu chuẩn quốc tế
Mỗi quốc gia và khu vực có những tiêu chuẩn riêng để đảm bảo tính tương thích và an toàn khi sử dụng mặt bích trong công nghiệp. Dưới đây là một số tiêu chuẩn phổ biến:
7.1. Mặt bích tiêu chuẩn JIS
Mặt bích tiêu chuẩn JIS (Japan Industrial Standard) là tiêu chuẩn công nghiệp Nhật Bản, được sử dụng rộng rãi tại Việt Nam và nhiều quốc gia khác. Chúng có thiết kế hiện đại, phù hợp với nhiều hệ thống đường ống, van công nghiệp và thiết bị máy móc làm từ thép, inox, nhựa… với khả năng chịu áp suất và nhiệt độ đa dạng.
7.2. Mặt bích tiêu chuẩn ANSI
ANSI (American National Standards Institute) là tiêu chuẩn mặt bích của Hoa Kỳ, yêu cầu độ chính xác kỹ thuật cao. Loại mặt bích này thường được sản xuất từ inox, thép, gang, nhựa với nhiều kích thước khác nhau, phù hợp cho hệ thống đường ống, thiết bị và van công nghiệp tại các công trình lớn.
7.3. Mặt bích tiêu chuẩn DIN
Tiêu chuẩn DIN (Deutsches Institut für Normung e.V.) của Đức được nghiên cứu và phát triển bởi Viện Tiêu chuẩn Đức. Mặt bích DIN được đánh giá cao về độ bền, khả năng chịu nhiệt và áp suất tốt, thích hợp cho các hệ thống đường ống công nghiệp. Chúng được sản xuất từ nhiều loại vật liệu như inox, thép, nhựa và có dải kích thước từ DN15 đến DN1500, đáp ứng nhiều nhu cầu sử dụng khác nhau.
8. Ứng dụng của mặt bích trong công nghiệp
Mặt bích đóng vai trò quan trọng trong việc kết nối các thành phần trong hệ thống đường ống, giúp việc lắp đặt, bảo trì và vận hành trở nên thuận tiện hơn. Nhờ khả năng tạo liên kết chắc chắn, mặt bích được ứng dụng rộng rãi trong nhiều ngành công nghiệp, cụ thể như sau:
Kết nối đường ống dẫn chất lỏng: Mặt bích giúp ghép nối các đoạn ống lại với nhau, đảm bảo dòng chảy lưu chất thông suốt mà không bị rò rỉ.
Kết hợp với các thiết bị van công nghiệp: Mặt bích được sử dụng để liên kết với các loại van như van bi, van bướm, van cầu, van cổng và van dao, giúp hệ thống vận hành hiệu quả hơn.
Ghép nối các thiết bị có tích hợp mặt bích: Một số thiết bị công nghiệp được thiết kế sẵn mặt bích để dễ dàng kết nối với hệ thống đường ống, đảm bảo sự đồng bộ và chắc chắn.
Lắp đặt và bảo trì hệ thống đường ống: Mặt bích không chỉ giúp kết nối các thiết bị mà còn hỗ trợ quá trình tháo lắp, kiểm tra và bảo trì trở nên nhanh chóng, đồng thời hạn chế tối đa nguy cơ rò rỉ chất lỏng ra ngoài.Nhờ những ưu điểm trên, mặt bích trở thành một bộ phận không thể thiếu trong các hệ thống dẫn nước, khí, dầu, hóa chất và nhiều lĩnh vực công nghiệp khác.
9.Bảng giá mặt bích rỗng inox 304 Tiêu chuẩn JIS, ANSI, PN
Giá mặt bích inox 304 tiêu chuẩn JIS 5KA, JIS 10KA, JIS 10KB, JIS 20K được thể hiện trong bảng dưới đây:
| Đường kính | Vật liệu | Xuất xứ | Tiêu chuẩn & Giá bán ( Đồng/ cái) | |||||||
| mm | sus | Tiêu chuẩn JIS 5KA | Tiêu chuẩn JIS 10KA | Tiêu chuẩn JIS 10KB | Tiêu chuẩn JIS 20K | Tiêu chuẩn ANSI 150 | Tiêu chuẩn PN 10 | Tiêu chuẩn PN 16 | Tiêu chuẩn PN 20 | |
| Phi 21 – DN15 | Inox sus 304 | Việt Nam, China | 60.000 | 103.000 | 85.000 | 130.000 | 100.000 | 100.000 | 115.000 | 125.000 |
| Phi 27 – DN20 | Inox sus 304 | Việt Nam, China | 75.000 | 125.000 | 98.000 | 150.000 | 130.000 | 125.000 | 155.000 | 175.000 |
| Phi 34 – DN25 | Inox sus 304 | Việt Nam, China | 90.000 | 187.000 | 145.000 | 220.000 | 150.000 | 165.000 | 185.000 | 210.000 |
| Phi 42 – DN32 | Inox sus 304 | Việt Nam, China | 140.000 | 235.000 | 195.000 | 270.000 | 240.000 | 200.000 | 260.000 | 340.000 |
| Phi 49 – DN40 | Inox sus 304 | Việt Nam, China | 145.000 | 245.000 | 210.000 | 290.000 | 350.000 | 240.000 | 300.000 | 390.000 |
| Phi 60 – DN50 | Inox sus 304 | Việt Nam, China | 170.000 | 290.000 | 245.000 | 325.000 | 540.000 | 270.000 | 395.000 | 495.000 |
| Phi 76 -DN65 | Inox sus 304 | Việt Nam, China | 200.000 | 400.000 | 325.000 | 440.000 | 600.000 | 385.000 | 480.000 | 640.000 |
| Phi 90 – DN80 | Inox sus 304 | Việt Nam, China | 300.000 | 415.000 | 350.000 | 595.000 | 650.000 | 430.000 | 580.000 | 780.000 |
| Phi 114 – DN100 | Inox sus 304 | Việt Nam, China | 350.000 | 495.000 | 390.000 | 775.000 | 880.000 | 525.000 | 640.000 | 1.100.000 |
| Phi 141 – DN125 | Inox sus 304 | Việt Nam, China | 470.000 | 730.000 | 635.000 | 1.300.000 | 1.200.000 | 685.000 | 865.000 | 1.460.000 |
| Phi 168 – DN150 | Inox sus 304 | Việt Nam, China | 630.000 | 970.000 | 815.000 | 1.600.000 | 1.300.000 | 940.000 | 1.080.000 | 1.860.000 |
| Phi 219 – DN200 | Inox sus 304 | Việt Nam, China | 1.000.000 | 1.195.000 | 1.060.000 | 2.100.000 | 2.300.000 | 1.225.000 | 1.470.000 | 2.665.000 |
| Phi 273 – DN250 | Inox sus 304 | Việt Nam, China | 1.500.000 | 1.940.000 | 1.520.000 | 3.560.000 | 3.300.000 | 1.840.000 | 2.130.000 | 3.760.000 |
| Phi 325 – DN300 | Inox sus 304 | Việt Nam, China | 1.700.000 | 2.100.000 | 1.790.000 | 4.400.000 | 5.300.000 | 2.345.000 | 2.800.000 | 5.350.000 |
| Phi 355 – DN350 | Inox sus 304 | Việt Nam, China | 2.300.000 | 2.650.000 | 2.330.000 | 6.100.000 | 7.000.000 | 3.675.000 | 3.860.000 | Liên hệ |
| Phi 400 – DN400 | Inox sus 304 | Việt Nam, China | 3.000.000 | 3.880.000 | 3.365.000 | 8.800.000 | 8.500.000 | 5.145.000 | 5.140.000 | Liên hệ |
| Phi 450 – DN450 | Inox sus 304 | Việt Nam, China | 4.000.000 | 4.850.000 | 4.400.000 | 11.500.000 | 9.400.000 | 6.125.000 | 7.125.000 | Liên hệ |
| Phi 500 – DN500 | Inox sus 304 | Việt Nam, China | 4.700.000 | 6.160.000 | 5.600.000 | 13.200.000 | 10.500.000 | 7.700.000 | 10.700.000 | Liên hệ |
| Phi 600 – DN600 | Inox sus 304 | Việt Nam, China | 5.400.000 | 8.600.000 | 7.300.000 | 15.000.000 | 12.000.000 | 13.500.000 | 17.400.000 | Liên hệ |
Bảng giá mặt bích mù inox 304 tiêu chuẩn JIS, ANSI, PN
Giá mặt bích mù inox 304 tiêu chuẩn JIS 10KA, 10KB, 20K, ANSI Class 150, PN 10, PN16, PN20 được thể hiện trong bảng dưới đây
| Đường kính | Vật liệu | Xuất xứ | Tiêu chuẩn & Giá bán ( Đồng/ cái) | |||||
| mm | sus | Tiêu chuẩn JIS 10KA | Tiêu chuẩn JIS 10KB | Tiêu chuẩn JIS 20K | Tiêu chuẩn ANSI 150 | Tiêu chuẩn PN 16 | Tiêu chuẩn PN 25 | |
| Phi 21 – DN15 | Inox sus 304 | Việt Nam, China | 115.000 | 91.000 | 135.000 | 120.000 | 125.000 | 135.000 |
| Phi 27 – DN20 | Inox sus 304 | Việt Nam, China | 130.000 | 120.000 | 160.000 | 185.000 | 165.000 | 190.000 |
| Phi 34 – DN25 | Inox sus 304 | Việt Nam, China | 200.000 | 165.000 | 240.000 | 185.000 | 200.000 | 230.000 |
| Phi 42 – DN32 | Inox sus 304 | Việt Nam, China | 250.000 | 212.000 | 290.000 | 260.000 | 280.000 | 380.000 |
| Phi 49 – DN40 | Inox sus 304 | Việt Nam, China | 280.000 | 230.000 | 325.000 | 310.000 | 323.000 | 440.000 |
| Phi 60 – DN50 | Inox sus 304 | Việt Nam, China | 340.000 | 290.000 | 375.000 | 390.000 | 440.000 | 570.000 |
| Phi 76 – DN65 | Inox sus 304 | Việt Nam, China | 400.000 | 440.000 | 545.000 | 550.000 | 550.000 | 775.000 |
| Phi 90 – DN80 | Inox sus 304 | Việt Nam, China | 470.000 | 465.000 | 775.000 | 740.000 | 715.000 | 1000.000 |
| Phi 114 – DN100 | Inox sus 304 | Việt Nam, China | 530.000 | 595.000 | 1.100.000 | 1.300.000 | 870.000 | 1.500.000 |
| Phi 141 – DN125 | Inox sus 304 | Việt Nam, China | 690.000 | 960.000 | 1.750.000 | 1.552.000 | 1.300.000 | 2.100.000 |
| Phi 168 – DN150 | Inox sus 304 | Việt Nam, China | 1.100.000 | 1.360.000 | 2.330.000 | 1.940.000 | 1.600.000 | 2.830.000 |
| Phi 219 – DN200 | Inox sus 304 | Việt Nam, China | 1.530.000 | 1.915.000 | 3.365.000 | 3.430.000 | 2.500.000 | 4.500.000 |
| Phi 273 – DN250 | Inox sus 304 | Việt Nam, China | 2.200.000 | 3.170.000 | 5.830.000 | 5.300.000 | 3.800.000 | 6.830.000 |
| Phi 325 – DN300 | Inox sus 304 | Việt Nam, China | 3.500.000 | 3.900.000 | 7.500.000 | 8.760.000 | 5.350.000 | 10.300.000 |
| Phi 355 – DN350 | Inox sus 304 | Việt Nam, China | 4.300.000 | 5.200.000 | 10.500.000 | 11.200.000 | 8.100.000 | Liên hệ |
| Phi 400 – DN400 | Inox sus 304 | Việt Nam, China | 5.800.000 | 7.630.000 | 15.530.000 | 14.800.000 | 11.600.000 | Liên hệ |
| Phi 450 – DN450 | Inox sus 304 | Việt Nam, China | 11.000.000 | 10.100.000 | 20.700.000 | 19.300.000 | 15.700.000 | Liên hệ |
| Phi 500 – DN500 | Inox sus 304 | Việt Nam, China | 14.000.000 | 12.160.000 | 15.900.000 | 20.300.000 | 23.100.000 | Liên hệ |
| Phi 600 – DN600 | Inox sus 304 | Việt Nam, China | Liên hệ | Liên hệ | Liên hệ | Liên hệ | Liên hệ | Liên hệ |
Bảng giá mặt bích inox 316
Bảng giá mặt bích rỗng inox 316 tiêu chuẩn JIS, ANSI, PN
Giá mặt bích rỗng inox 316 các tiêu chuẩn JIS 10KA, ANSI Class 150, PN16 được thể hiện trong bảng dưới đây
| Đường kính | Vật liệu | Xuất xứ | Tiêu chuẩn & giá bán ( Đồng/ Cái) | ||
| mm | sus | Tiêu chuẩn PN 16 | Tiêu chuẩn JIS 10KA | TIêu chuẩn ANSI Class 150 | |
| Phi 21 – DN15 | Inox sus 316 | Việt Nam, China | 140.000 | 145.000 | 150.000 |
| Phi 27 – DN20 | Inox sus 316 | Việt Nam, China | 170.000 | 175.000 | 190.000 |
| Phi 34 – DN25 | Inox sus 316 | Việt Nam, China | 250.000 | 265.000 | 230.000 |
| Phi 42 – DN32 | Inox sus 316 | Việt Nam, China | 300.000 | 330.000 | 2.650.000 |
| Phi 49 – DN40 | Inox sus 316 | Việt Nam, China | 330.000 | 345.000 | 360.000 |
| Phi 60 – DN50 | Inox sus 316 | Việt Nam, China | 390.000 | 410.000 | 530.000 |
| Phi 76 – DN65 | Inox sus 316 | Việt Nam, China | 550.000 | 570.000 | 815.000 |
| Phi 90 – DN80 | Inox sus 316 | Việt Nam, China | 600.000 | 580.000 | 990.000 |
| Phi 114 – DN100 | Inox sus 316 | Việt Nam, China | 650.000 | 690.000 | 1.330.000 |
| Phi 141 – DN125 | Inox sus 316 | Việt Nam, China | 1.000.000 | 1.030.000 | 1.700.000 |
| Phi 168 – DN150 | Inox sus 316 | Việt Nam, China | 1.300.000 | 1.365.000 | 1.985.000 |
| Phi 219 – DN200 | Inox sus 316 | Việt Nam, China | 1.600.000 | 1.685.000 | 3.400.000 |
| Phi 273 – DN250 | Inox sus 316 | Việt Nam, China | 2.600.000 | 2.730.000 | 4.915.000 |
| Phi 325 – DN300 | Inox sus 316 | Việt Nam, China | 2.800.000 | 2.960.000 | 7.950.000 |
| Phi 355 – DN350 | Inox sus 316 | Việt Nam, China | 3.500.000 | 3.730.000 | 10.200.000 |
| Phi 400 – DN400 | Inox sus 316 | Việt Nam, China | 5.100.000 | 5.460.000 | 12.300.000 |
| Phi 450 – DN450 | Inox sus 316 | Việt Nam, China | 6.400.000 | 6.830.000 | 13.500.000 |
| Phi 500 – DN500 | Inox sus 316 | Việt Nam, China | 7.500.000 | 7.900.000 | Liên hệ |
| Phi 600 – DN600 | Inox sus 316 | Việt Nam, China | 8.500.000 | Liên hệ | Liên hệ |
Bảng giá mặt bích mù inox 316 tiêu chuẩn JIS 10KA, ANSI Class 150, PN16
Giá mặt bích inox 316 tiêu chuẩn JIS 10KA, ANSI Class 150, PN16 được thể hiện trong bảng dưới đây
| Đường kính | Vật liệu | Xuất xứ | Tiêu chuẩn & giá bán ( Đồng/ Cái) | ||
| mm | sus | Tiêu chuẩn PN 16 | Tiêu chuẩn JIS 10KA | Tiêu chuẩn ANSI Class 150 | |
| Phi 21 – DN15 | Inox sus 316 | Việt Nam, China | 145.000 | 170.000 | 150.000 |
| Phi 27 – DN20 | Inox sus 316 | Việt Nam, China | 190.000 | 200.000 | 265.000 |
| Phi 34 – DN25 | Inox sus 316 | Việt Nam, China | 230.000 | 290.000 | 265.000 |
| Phi 42 – DN32 | Inox sus 316 | Việt Nam, China | 330.000 | 380.000 | 380.000 |
| Phi 49 – DN40 | Inox sus 316 | Việt Nam, China | 380.000 | 415.000 | 455.000 |
| Phi 60 – DN50 | Inox sus 316 | Việt Nam, China | 515.000 | 515.000 | 570.000 |
| Phi 76 – DN65 | Inox sus 316 | Việt Nam, China | 635.000 | 700.000 | 800.000 |
| Phi 90 – DN80 | Inox sus 316 | Việt Nam, China | 835.000 | 795.000 | 1.100.000 |
| Phi 114 – DN100 | Inox sus 316 | Việt Nam, China | 1.100.000 | 1.040.000 | 1.890.000 |
| Phi 141 – DN125 | Inox sus 316 | Việt Nam, China | 1.500.000 | 1.630.000 | 2.300.000 |
| Phi 168 – DN150 | Inox sus 316 | Việt Nam, China | 1.900.000 | 2.300.000 | 2.835.000 |
| Phi 219 – DN200 | Inox sus 316 | Việt Nam, China | 2.900.000 | 3.200.000 | 5.000.000 |
| Phi 273 – DN250 | Inox sus 316 | Việt Nam, China | 4.500.000 | 5.300.000 | 7.750.000 |
| Phi 325 – DN300 | Inox sus 316 | Việt Nam, China | 6.300.000 | 6.400.000 | 12.300.000 |
| Phi 355 – DN350 | Inox sus 316 | Việt Nam, China | 9.400.000 | 8.700.000 | 15.700.000 |
| Phi 400 – DN400 | Inox sus 316 | Việt Nam, China | 13.500.000 | 12.200.000 | 20.800.000 |
| Phi 450 – DN450 | Inox sus 316 | Việt Nam, China | 18.200.000 | 16.600.000 | Liên hệ |
| Phi 500 – DN500 | Inox sus 316 | Việt Nam, China | 26.900.000 | 20.800.000 | Liên hệ |
| Phi 600 – DN600 | Inox sus 316 | Việt Nam, China | 30.000.000 | Liên hệ | Liên hệ |
Ghi chú:
Giá mặt bích inox ở trên chưa bao gồm VAT, chi phí vận chuyển tại kho bên bán.
Giá trên chỉ mang tính chất tham khảo, giá thực tế có thể cao hoặc thấp hơn
